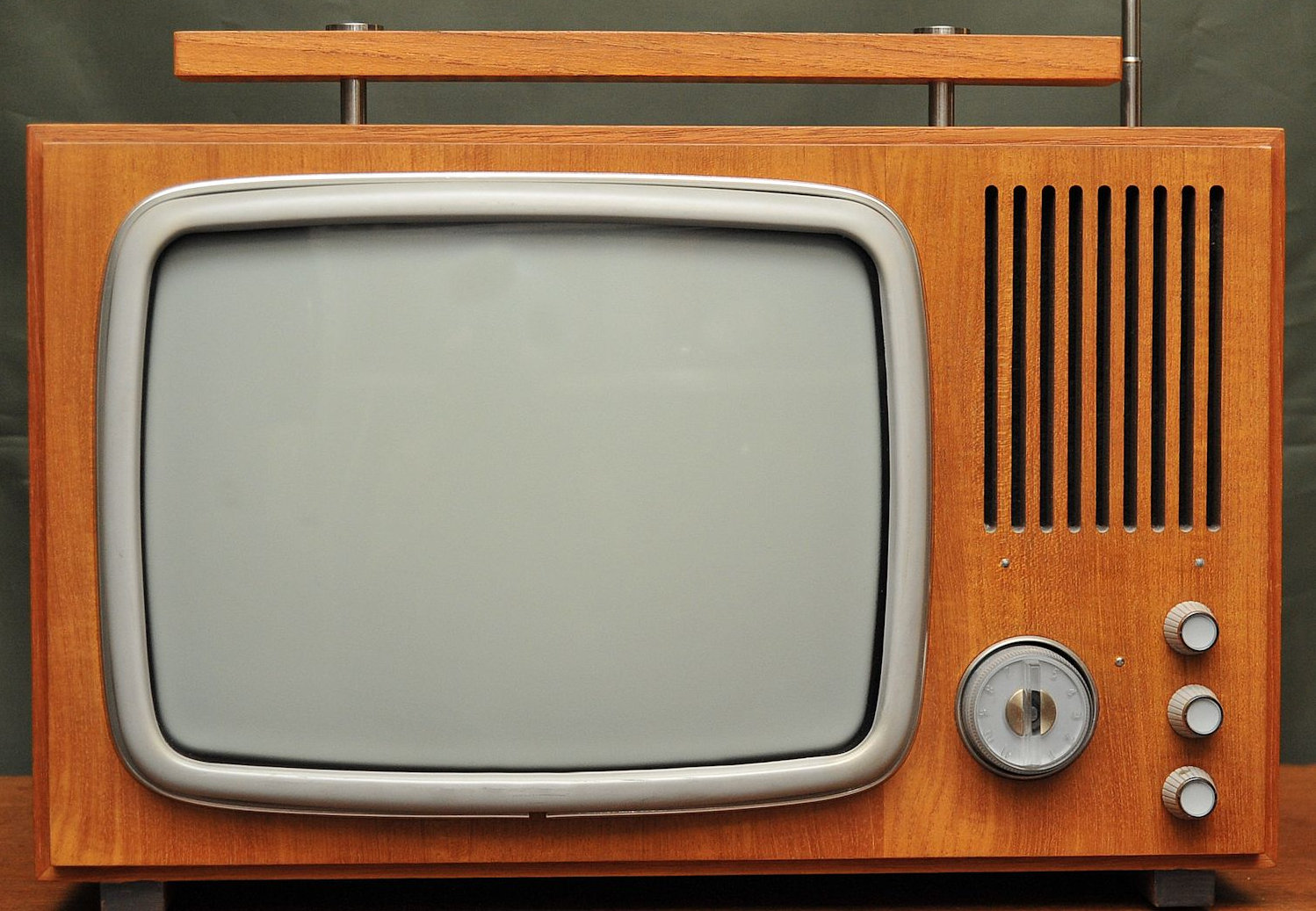

ASAVISIO 1336

ASAVISIO 1336

Valmistusvuosi 1965, s/n: 361624

Teknilliset tiedot:

Verkkojännite: 220 V, 50 Hz. Kulutus: n. 100 W. Putkitoimintoja: 28. Putkia: 11. Transistoreja: 2 + (OIR-lisälaitteessa 1 transistori). Diodeja: 8 kpl germaniumdiodia, 1 kpl selenidiodi, 1 kpl piidiodi. Sulakkeet: Verkkosulake 1,25 A, hidas, Anodisulake 0,315 A, hidas, Lämpösulake 500 Ohm äänipääteasteelle, Lämpösulake 220 Ohm vert. pääteasteelle. Antenniliitäntä: 240 Ohm symmetrinen, Sauva-antenni ulkopuolisella antennikosketinliitännällä. KUVA-VT-VAHVISTIN: Kuvavälitaajuus 38,9 MHz. Välitaajuusasteita: 2 kpl (UHF-alueella 3), Virityspiirejä: 12 kpl (UHF-alueella 13). ÄÄNI-VT-VAHVISTIN: Äänivälitaajuus: CCIR 33,4 MHz; OIR 32,4 MHz. Äänijärjestelmä Yhteistie, (intercarrier), 5,5 MHz. Välitaajuusasteita 1 kpl. Virityspiirejä 5, (OIR 6), OIR: 1 MHZ oskillaattori ja sekoittaja. POIKKEUTUSASTEET: Pulssierotin ja vahvistin 2-asteinen. Juovaoskillaattori: Katodikytketty sulkuoskillaattori. Kenttäpoikkeutusoskillaattori: Multivibraattori oskillaattorina ja pääteasteena. Juovantahdistus: Käsisäätöinen, yhdistetyllä vaiheilmaisimella. Kuvantahdistus: Välitön, multivibraattorille. Tarkennus: Sähköstaattinen, automaattinen. AVS: Avainnettu ja viivästetty. Vaakapoikkeutus ja suurjännite: VDR-kytkennällä vakavoidut. Kenttäpoikkeutus: VDR-kytkennällä vakavoidut.

PUTKET:

PC 900, Suurtaajuusvahvistin, PCF 801, VHF-alueella oskillaattorina, PCF 801, VHF-alueella sekoittajana, UHF-alueella kuva-VT-vahvistimena, PCF 201, 1. kuva-VT-vahvistin, PCF 201, 2. pulssivahvistin, PCF 200, 2. kuva-VT-vahvistin, PCF 200, juovaoskillaattori, PCL 200, videovahvistin, PCL 200, avainnettu AVS, ECL 80, äänipäätevahvistin, ECL 80, pientaajuusvahvistin, PCL 82, kenttäpoikkeutus-oskillaattori ja pääteaste, PL 81, juovapääteputki, PY 81, boosterdiodi, DY 51, suurjännitetasasuuntaaja. TRANSISTORIT: AF 126, ääni-VT-vahvistin ja OIR-sekoitin, AF 117, (AF 127), OIR-oskillaattori, (1 MHz), BFY 39, 1 pulssierotin ja vahvistin. DIODIT: OA 73, videoilmaisin, M 3, AVS kynnysdiodi, (selenidiodi), 2xAA 119, ääni-ilmaisin, 2xOA 81, vaiheilmaisin, BY 250, anoditasasuuntaaja, OA 81, etujännitetasasuuntaaja, OA 81, äänirajoitindiodi, OA 95, BFY 39:n suojadiodi. VDR-VASTUKSET: GD/A 265, vaakapoikkeutuksen stabilisaattori, ZZ/01, jälkipisteen sammutus, ZZ/01, jälkipisteen sammutus, GD/A 258, kuvankorkeuden stabilisaattori.

Huolto-ohje
