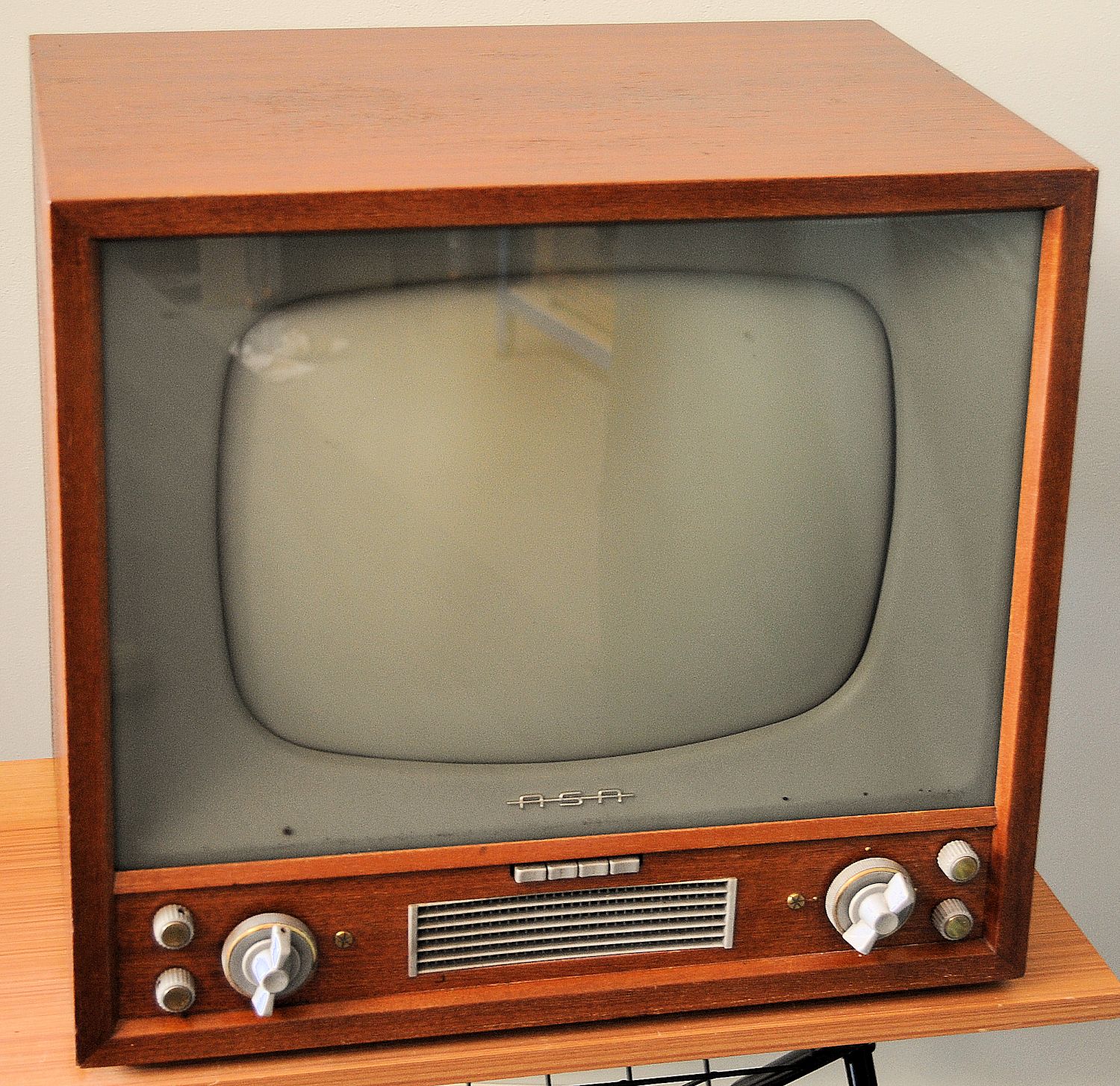

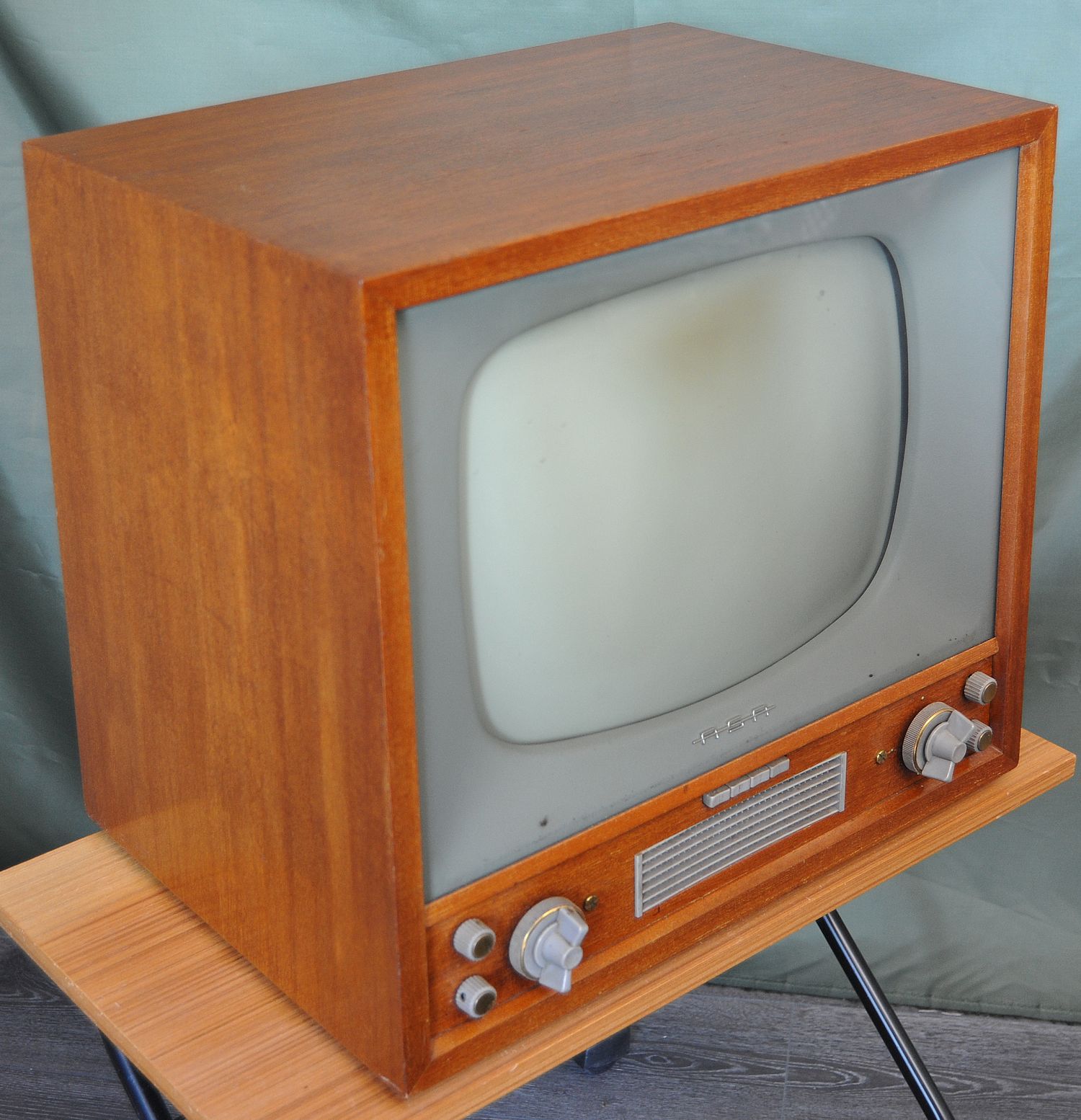

ASA TV 206/43
ASA 206/43
valmistusvuosi 1959, s/n: 2062932
Kuvakoko: 27 x 36 cm, kuvan lävistäjä: 43 cm. Verkkojännite: 220 V vaihtovirta. Tehon tarve: 160 W. Sulakkeet: 1,25 A ja 0,3 A, molemmat hitaita. Vastaanottoalueet: asento 1, alue 1: Tallinnan kanava äänineen. Alueet 2-11 ovat euroopan standardien mukaiset, alue 12 on varakanava. Asento 5 on alue III. Laatikon sisälle asennettu antenni alueelle III. Antennisovitus: 240 ohmia. Kuvavälijakso: 38,9 MHz. Äänivälijakso: 33,4 MHz ja 5,5 MHz, (sisäkantoaalto). Viritettyjä piirejä: 11 kuvaa ja 6 ääntä varten, lisäksi 9 sulkupiiriä. Putkiluku: 20, kuvaputki mukaanluettuna, 5 germaniumdiodia, 1 seleenitasasuuntaaja, (E 250, C 400). Putkitoimintoja: 37. Putket: 5 kpl EF 80, PL 82, PCC 88, 2 kpl PCF 82, 3 kpl PCF 80, PCL 84, ECH 81, PABC 80, PL 36, PY 83, DY 87, PCL 82. Kuvaputki: AW 43-80. Fokusointi sähköstaattinen, automaattinen. Kaukosäädinliitäntä kirkkauden, kontrastin ja äänenvoimakkuuden säätöä varten. Kovapuhuja: 1 kpl 4" x 7". Laatikon mitat: leveys 51/53 cm, korkeus 48 cm, syvyys 34/37 + 7 cm. Paino noin 30 kg.
