ASA 698
ASA 698
Valmistusvuosi 1951, s/n : 985858

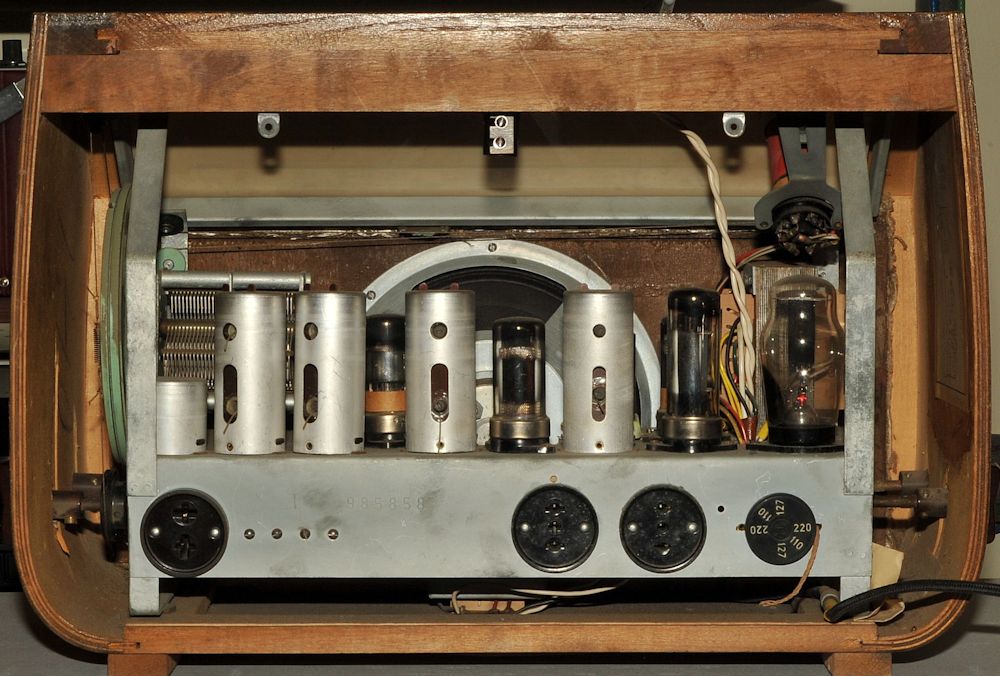

4 + 1 + 1- putkinen superheterodyne vaihtovirtavastaanotin. Jännitealue: 110-127-220-250 V. Viritetyt piirit: 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4 piiriä), 1 estepiiri välijaksoluvulle. Aaltoalueet: 13,6-20 m, (22-15 MHz), 20-25,9 m, (15-11,6 MHz), 25,9-31,9 m, (11,6-9,4 MHz), 31,9-50,9 m, (9,4-5,9 MHz), 185-571 m, (1625-525 kHz), 667-2020 m, ( 450-150 kHz).8 tuuman permanenttidynaminen kovapuhuja. Anoditeho: 9 W. Tehonkulutus noin 48 W. Automaattinen, hidastettu voimakkuudensäätö kahdella putkella. Putkitoimintoja: 9 kpl. Putket: Oskillaattori- ja sekoitusaste, ECH 21, välijaksovahvistinaste EF 22, äänijaksovahvistinaste, EF 22, pääteaste, ilmaisin ja AVC, (automaattinen voimakkuussäätö), EBL 21, näköviritysputki, EM 34, tasasuuntaaja, AZ 41, (osaluettelossa AZ 1) PM: 2-37.
