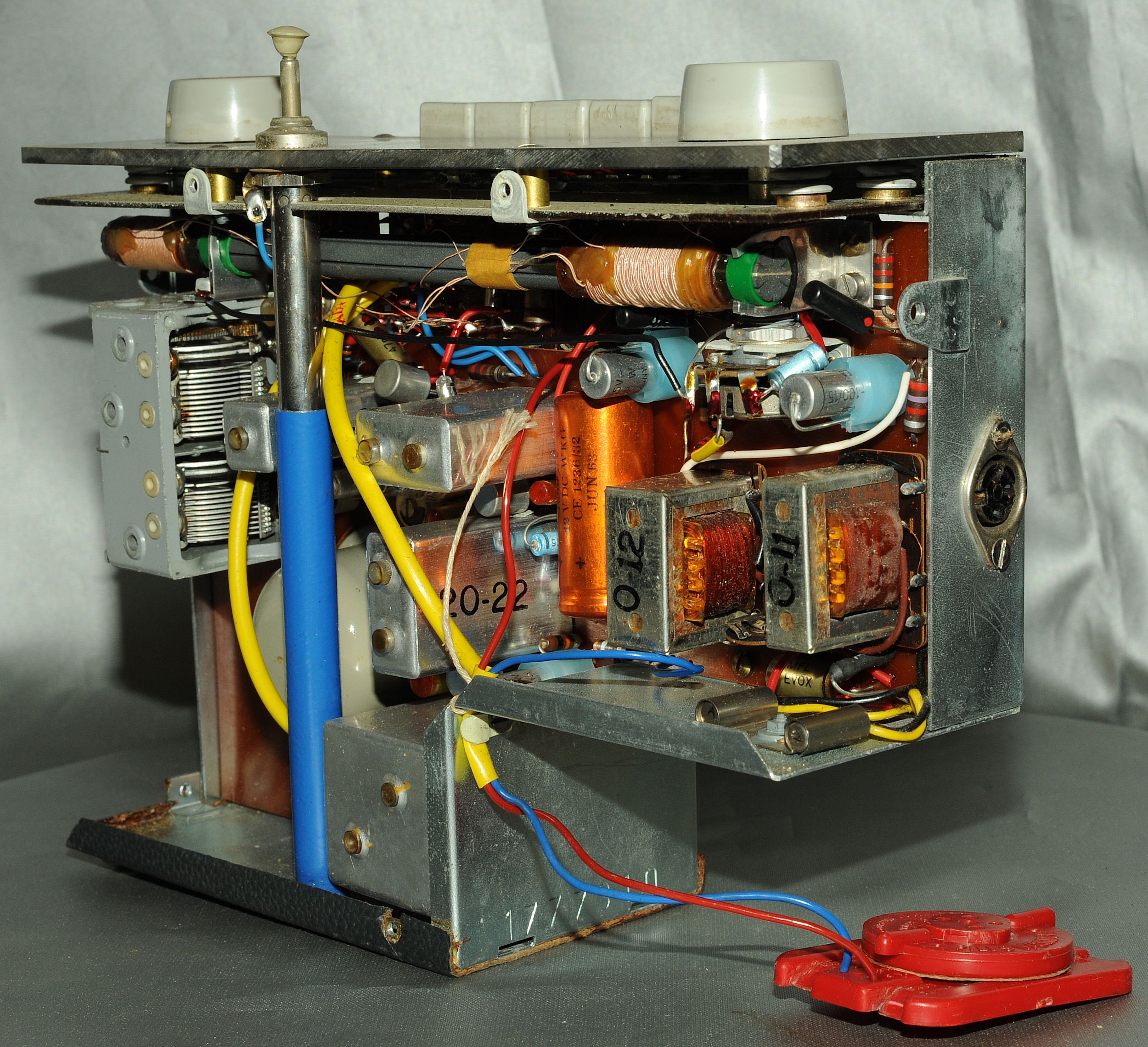

ASA 977 TM

Valmistusvuosi 1966, s/n: 1777310, mu/ha, (s/n: 1775923, ru)

9- transistorinen, paristokäyttöinen matkaradiovastaanotin. Aaltoalueet: P: 1091-2000 m, (270-150 kHz), K: 193-585 m, (1550-515 kHz), ULA: 2,97-3,34 m, (101-87 MHz). Virtalähde: 2 kpl 4,5 V:n paristoa, (9 V). Diodit: OA 79, 2 x OA 79, OA 79. Transistorit: AF 114, AF 115, AF 116, AF 116, AF 116, OC75, OC75, 2 x OC 74. PM: 0-12.

Kytkentäkaava
