ASA 992 TM

ASA 992 TM

Valmistusvuosi 1967, s/n: t ylhäältä alas: 921324, 9212912, 927450, 921752, 927515

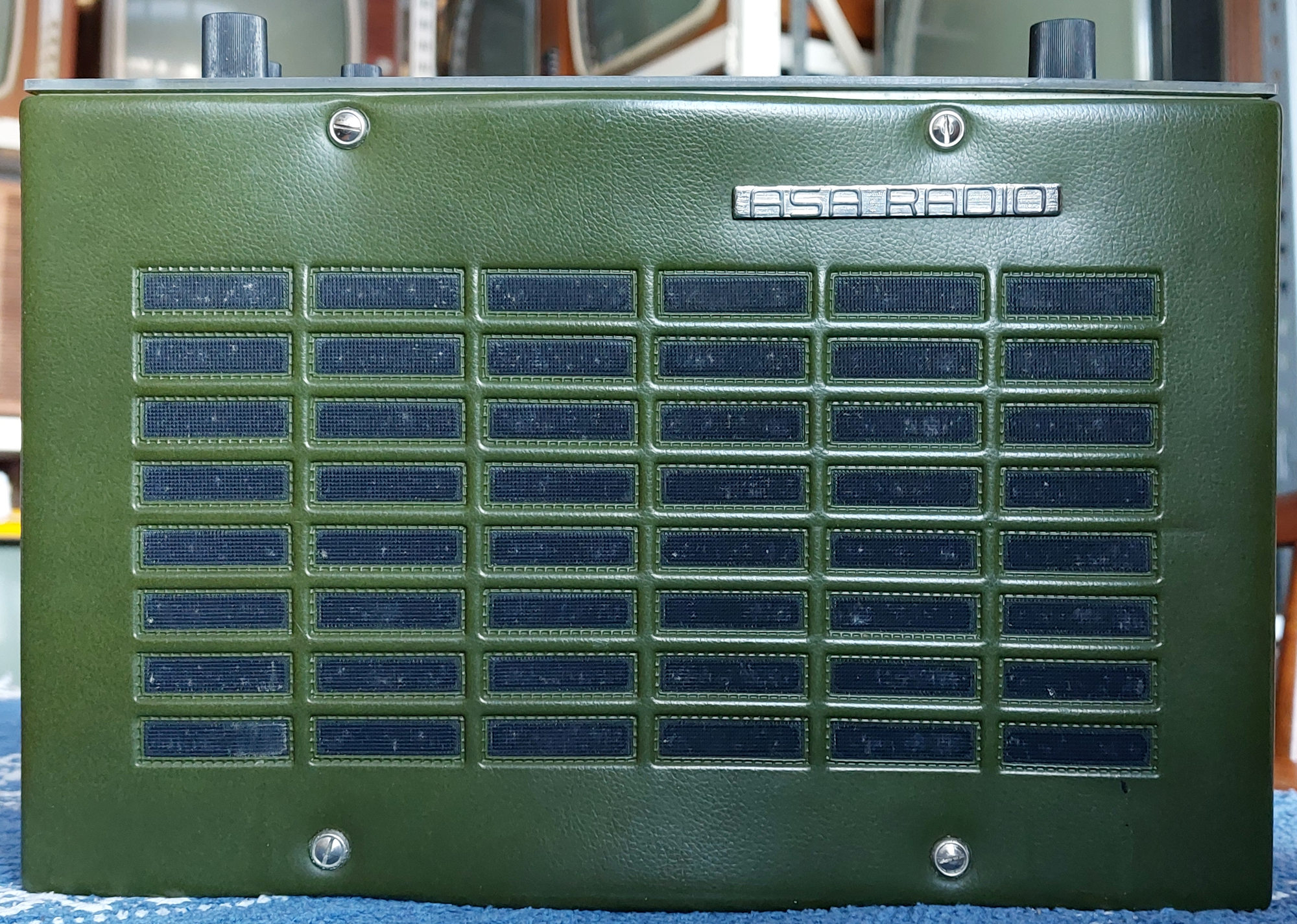

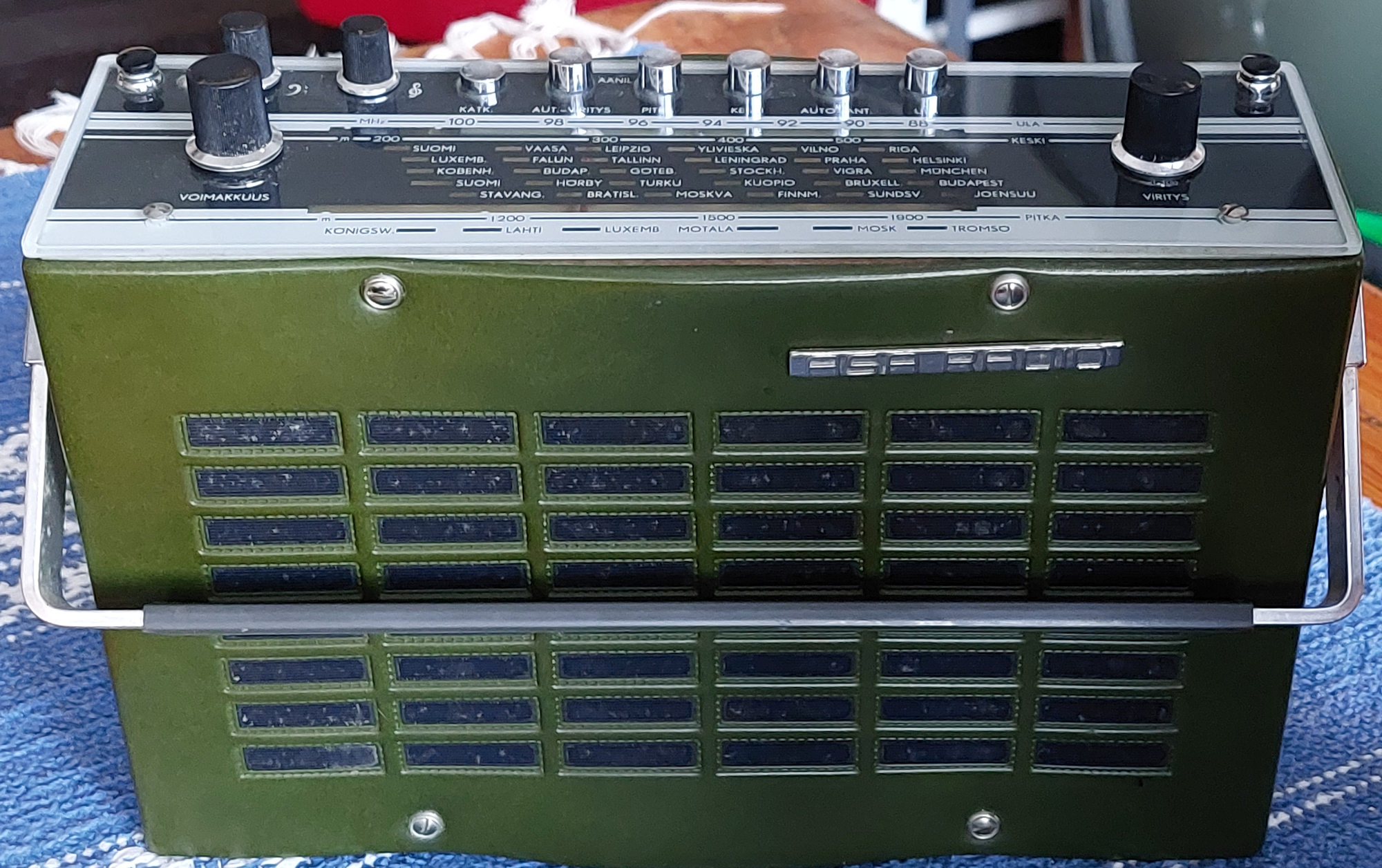

Radiot ovat samaa tyyppiä, mutta eri koteloversiolla. Alempaa mallia on tehty myös punaisella verhoilulla.

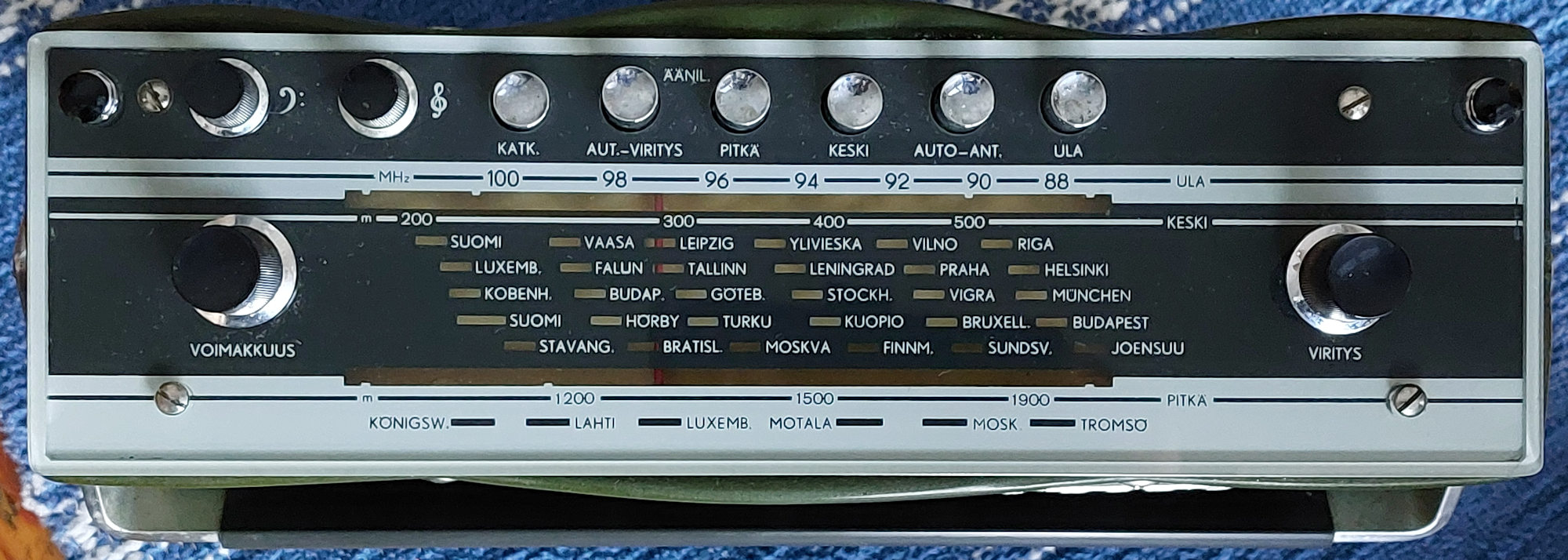

9- transistorinen ULA-ASA 992 TM Automatic paristokäyttöinen matkaradio. 6 kpl 1,5 voltin sauvapareja. Lepovirta ULA-alueella n. 24 mA, AM- alueella n. 20 mA. Aaltoalueet: P: 1110-2000 m, (270-150 kHz), K: 193-585 m, (1550-515 kHz), ULA: 3-3,43 m, (101-87,5 MHz). Virtalähde: 6 kpl 1.5 V:n sauvapareja. Diodit: 2 x AA 119, AA 119, 1,4 ST1, AA 119, 1,4 ST1, BA 102. Transistorit: AF 106, AF 125, AF 121, AF 121, AF 121, AC 126, AC 126, 2 x AC 128. PM: 0-14.

Kytkentäkaava
