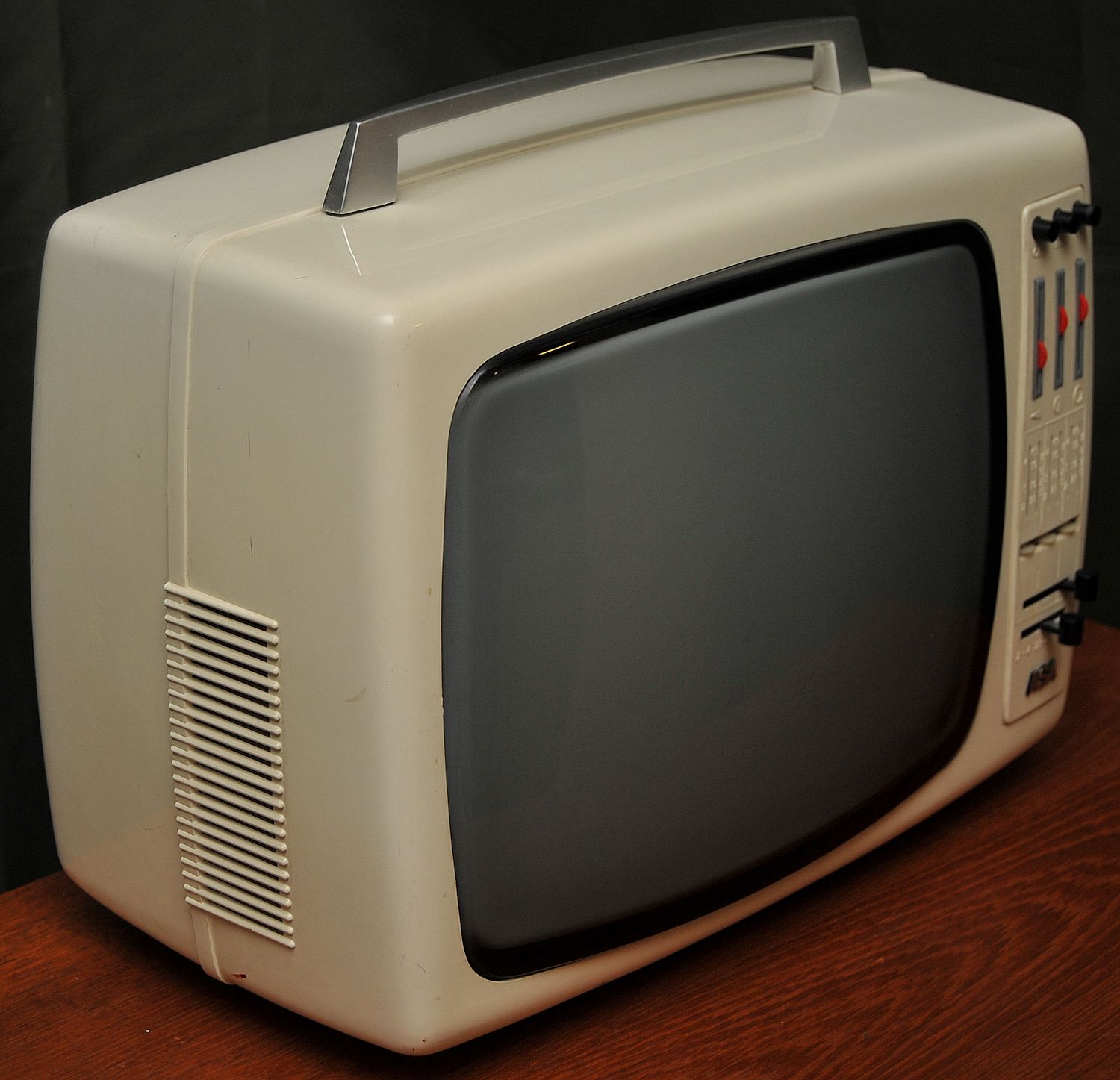

ASA TV mini 3662 A
Valmistusvuosi 1971, s/n:

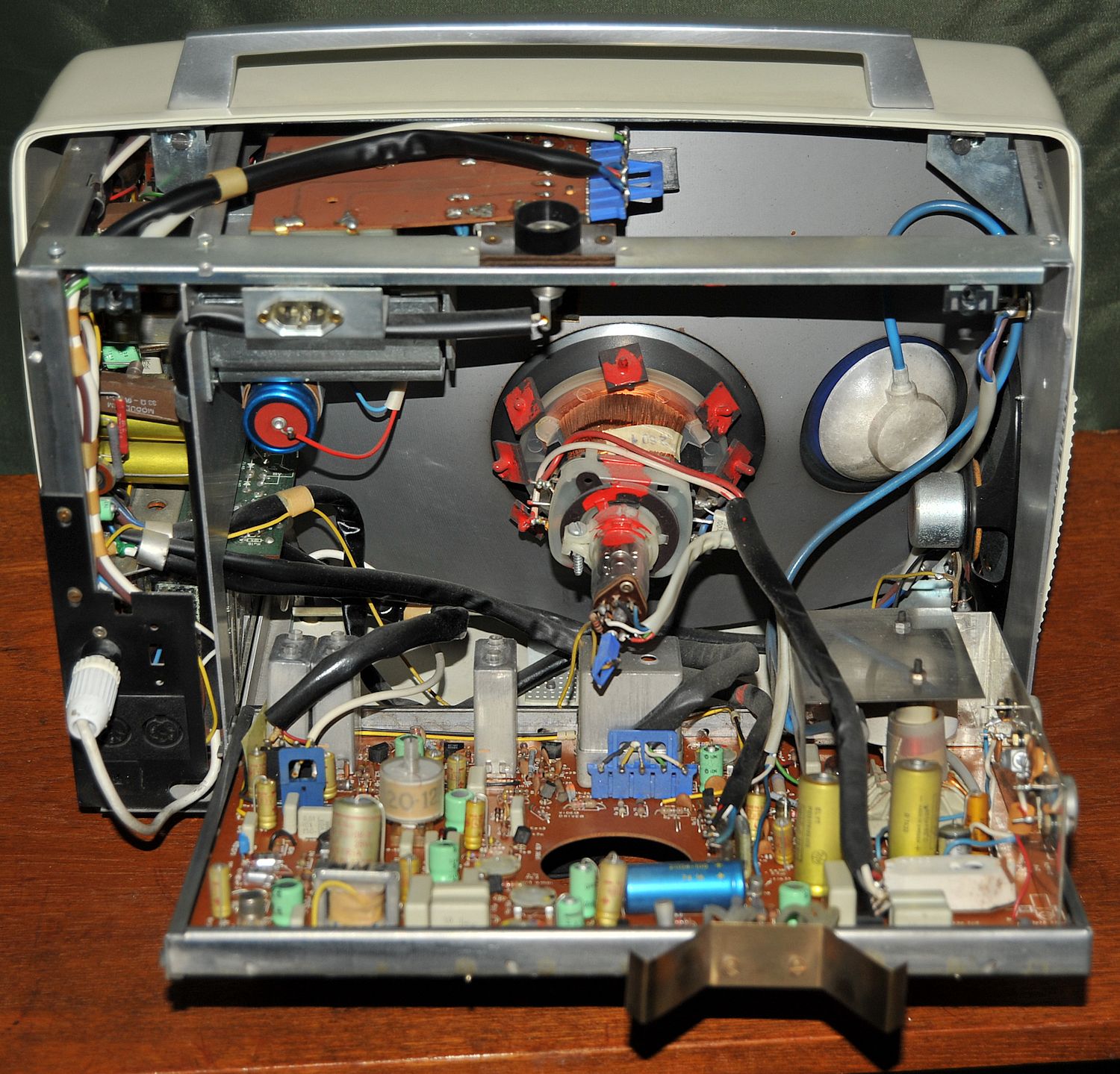

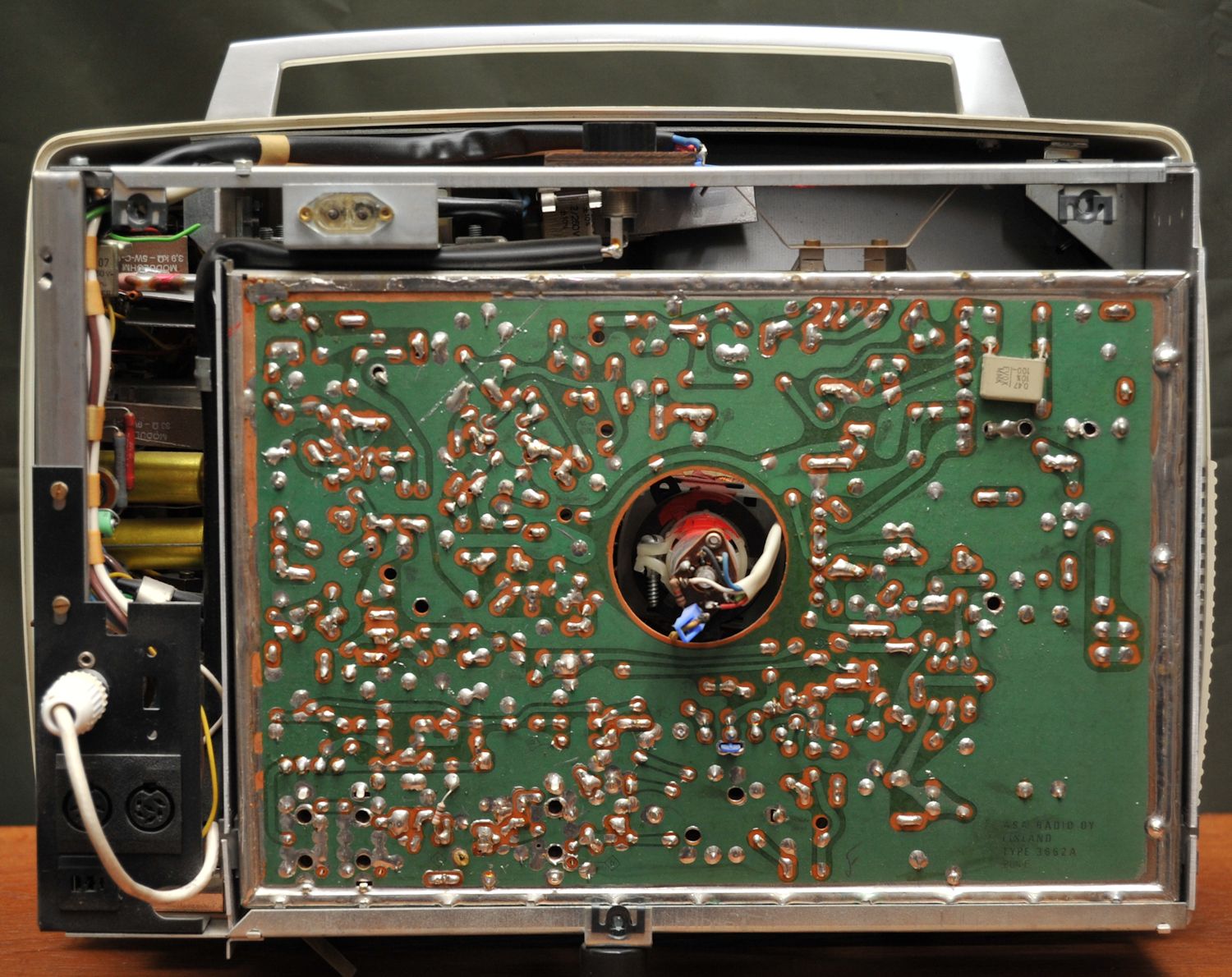

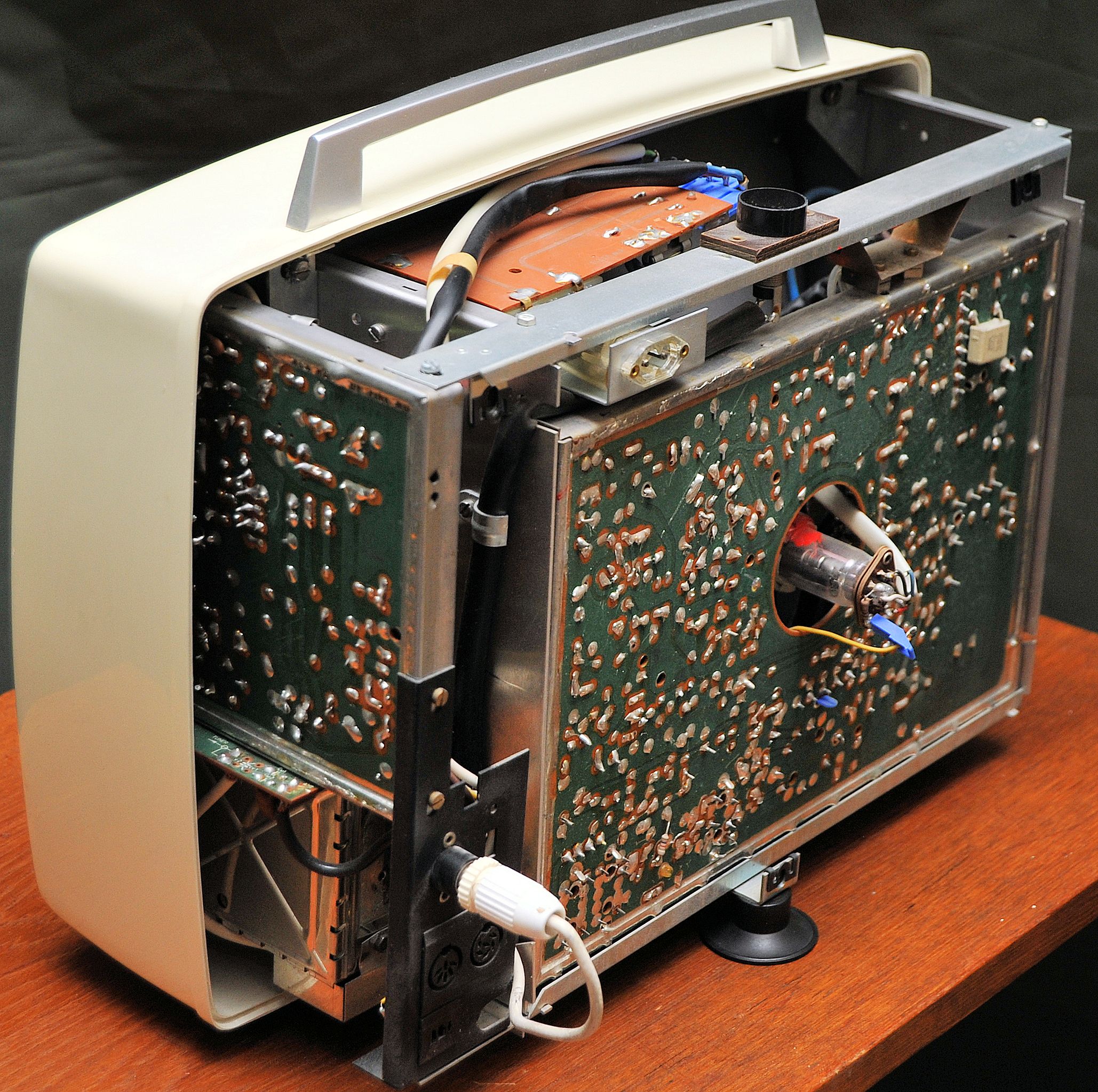

Tekniset tiedot: 12"/110 asteen kuvaputki, lävistäjä 31 cm, kuvapinta 20 cm x 26 cm. Käyttöjännite joko 220 - 240 V vaihtovirta, stabiloitu alueella 190 - 265 V, tai 12 V tasavirta, saatavissa on myös vastaanottimeen liitettävä 7,5 Ah akkukotelo. Tehontarve verkkokäytössä 35 W, akkukäytössä 18 W. Kanavanvalitsin NSF VARI-TUNER 162K - Kolmen esivalitun tv-kanavan pikavalitsin. 3 liukurullasäädintä: äänen voimakkuus, kuvan kirkkaus, kuvan sävykkyys. Ulkoantennin liitäntä, impedanssi 60 ohmia, koaksiaalinen. Kuvavälitaajuus 38,9 MHz, äänivälitaajuus 33,4 MHz ja 5,5 MHz. Kuvaputki A31-120 W. Mikropiirit ZTK33, TAA661/B. Transistorit: 12 kpl germanium- ja 24 kpl piitransistoria, 1 kpl kanavatransistori. Diodit: 4 kpl germanium-, 20 pii-, 1 zener ja 7 kapasitanssidiodia, verkkotasasuuntaaja ja suurjännitetasasuuntaaja. Kaiutin, 5"x 3", vasemmalle suunnattu. Automaattinen juovatahdistus, vahvistussäätö, stabiloitu käyttöjännite, stabiloitu kanavasäätöjännite. Lisäkaiutin ja kuulokeliitäntä, nauhuriliitäntä, 12 V akkuliitäntä. Vastaanottimeen voidaan asentaa videoliitäntämoduli, jonka ansiosta vastaanotinta voidaan käyttää kuvanauhoitukseen ja kuvanauhurin tai tv-kameran monitorivastaanottimena. Leveys 380 mm, korkeus kahvoineen 290 mm, syvyys 200 + 35 mm. Akkukotelo ja latauslaite: Akut: 2 kpl 6V/7,5 Ah, tyyppi 3Fx5 S. Transistorit: 4 kpl piitransistoria ja 1 kpl germaniumtransistori. Diodit: 7 kpl piidiodia ja 1 kpl zenerdiodi. Latausvirta n, 0,8 A, latausaika 10 - 12 h, katseluaika 3 - 4 h. Toiminta: Automaattinen, merkkivalo sammuu kun lataus on päättynyt. Videolisälaite: Tulo- ja lähtöliitännät: BNC = 0,7...2,1 Vpp säädettävä, video positiivinen Z in = Z out = 75 ohmia, koaksiaalinen. Transistorit: 5 kpl piitransistoria ja 3 kpl kanavatransistoria. Diodit: 2 kpl piidiodia. Äänilisälaite useamman normin vastaanottoon. Katso huolto-ohje.
