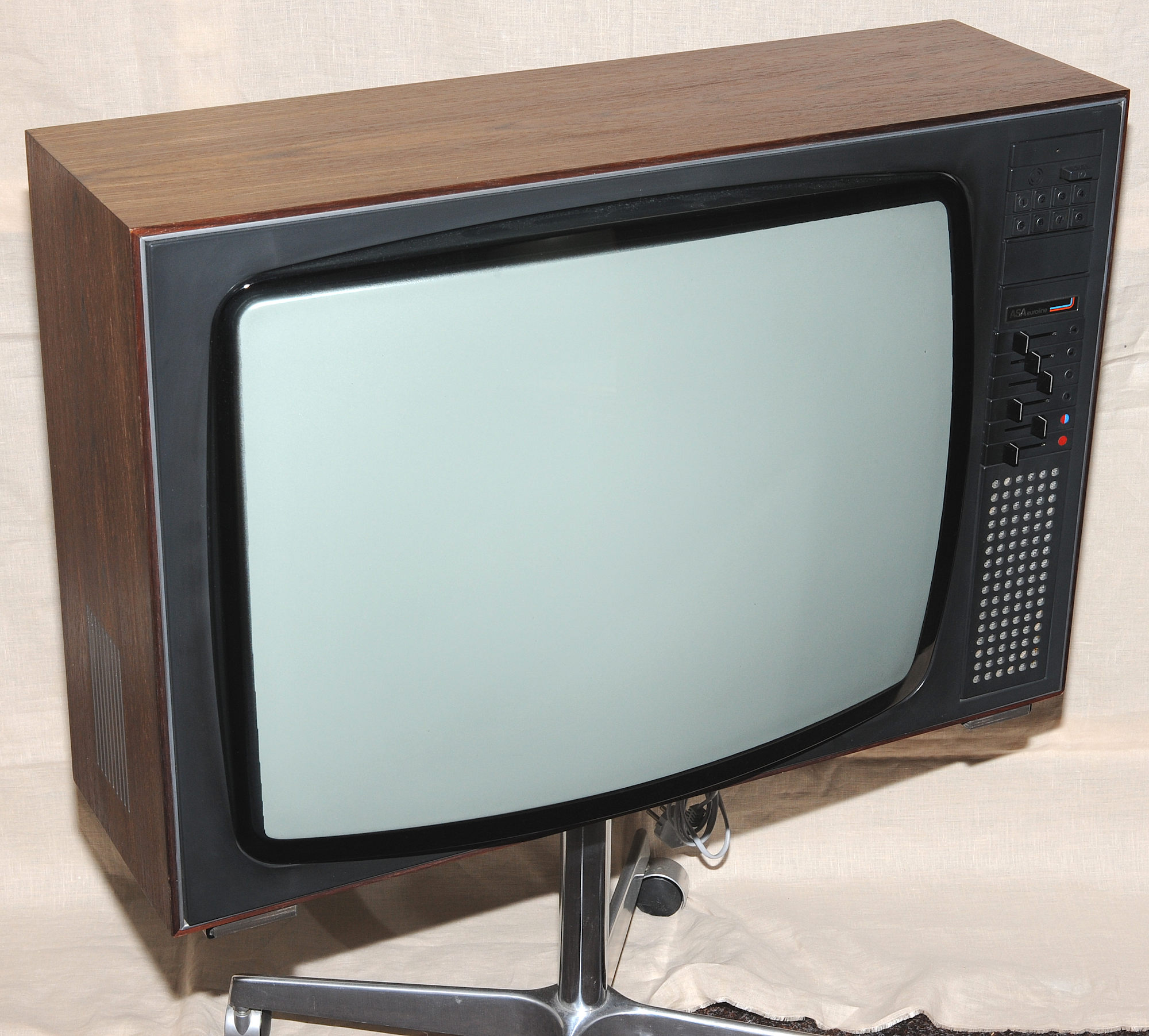

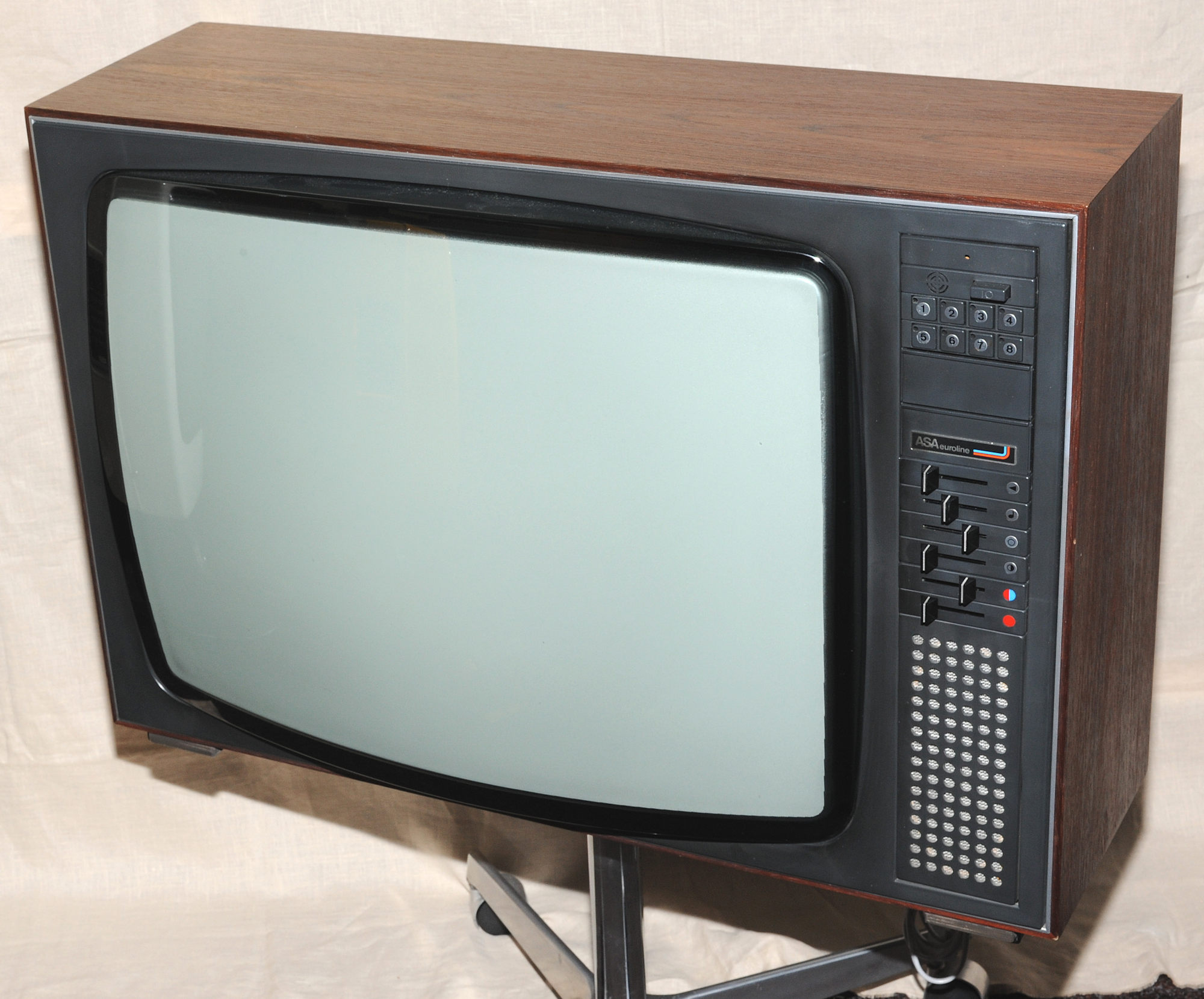

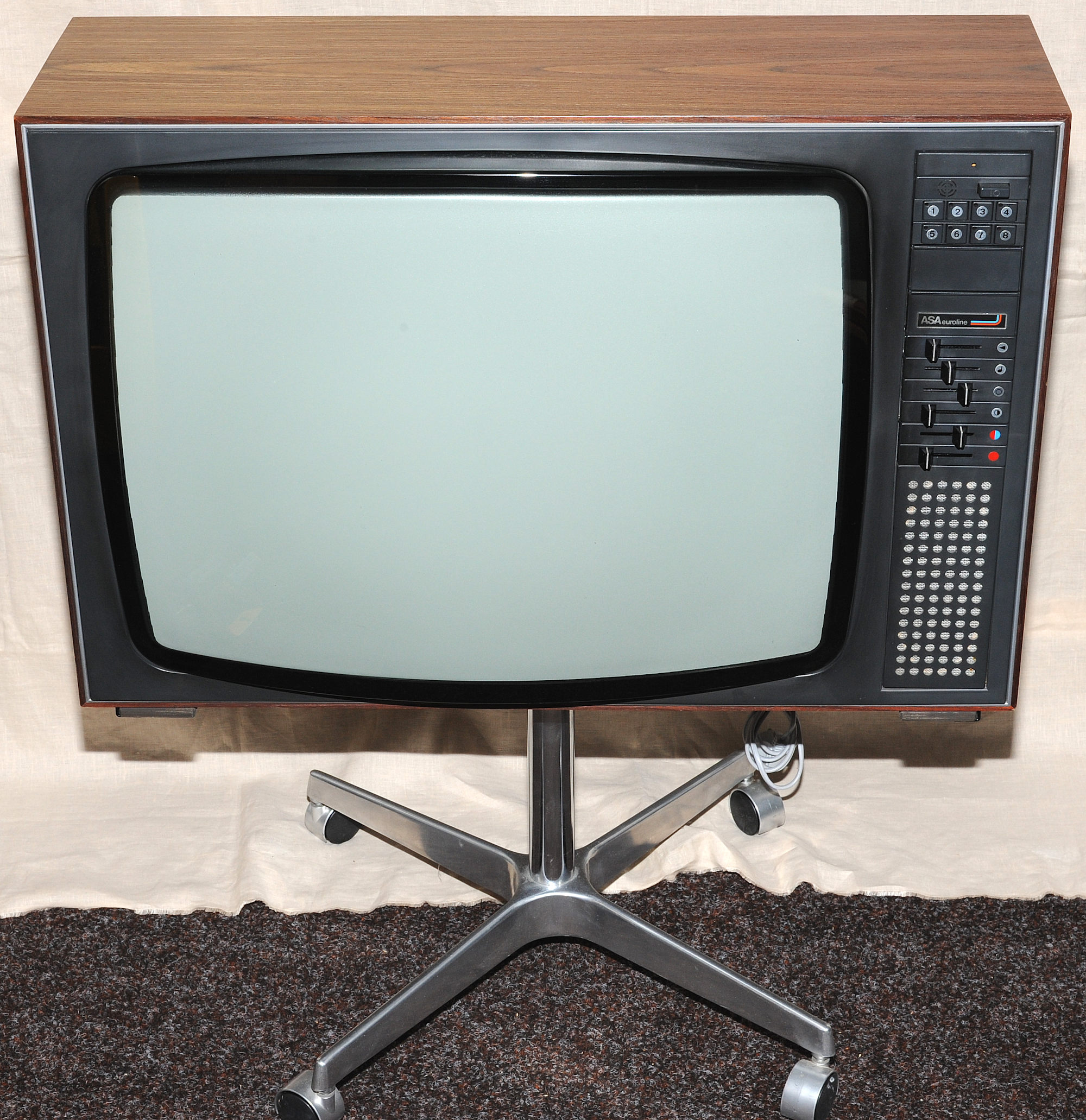

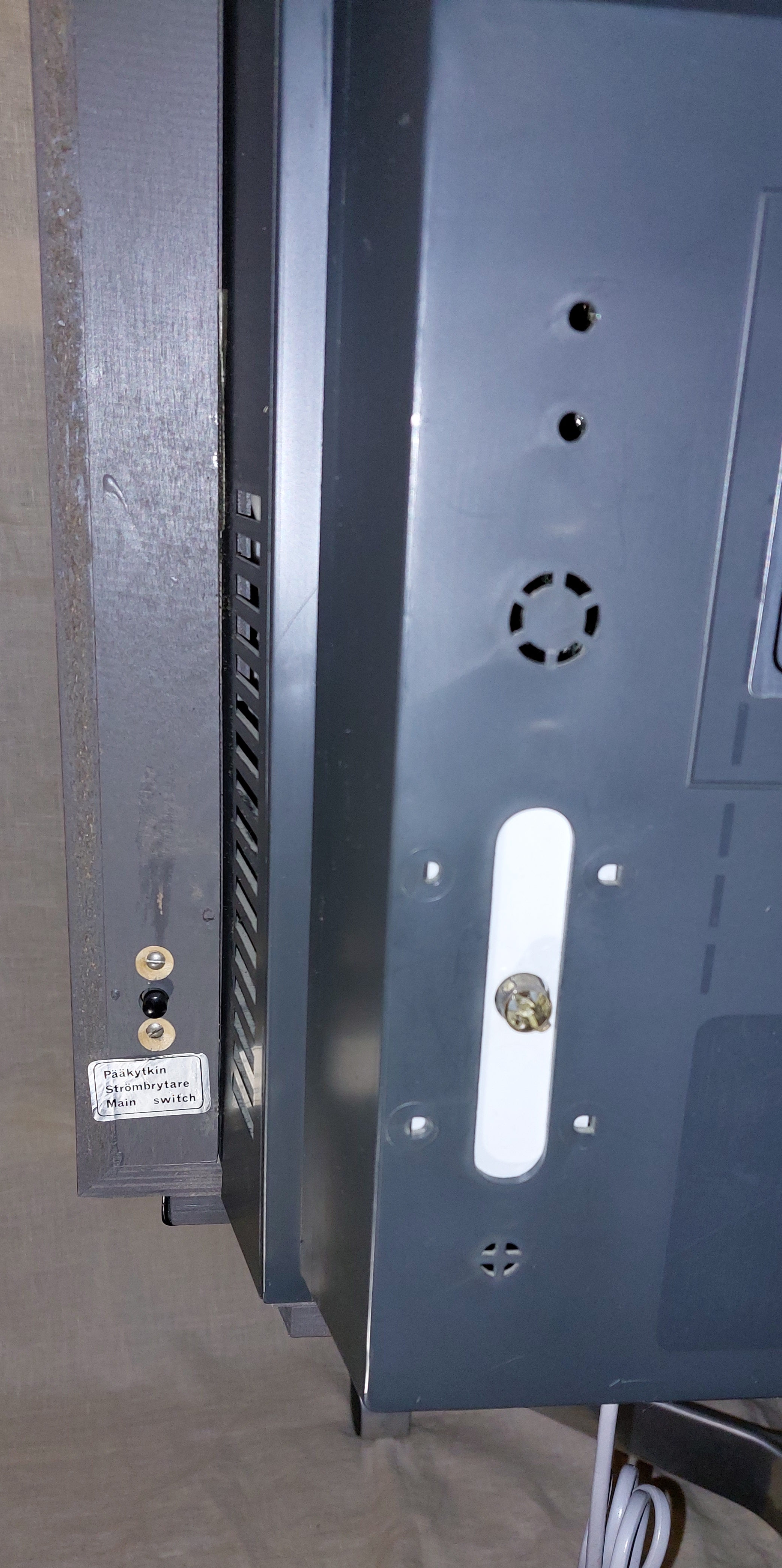

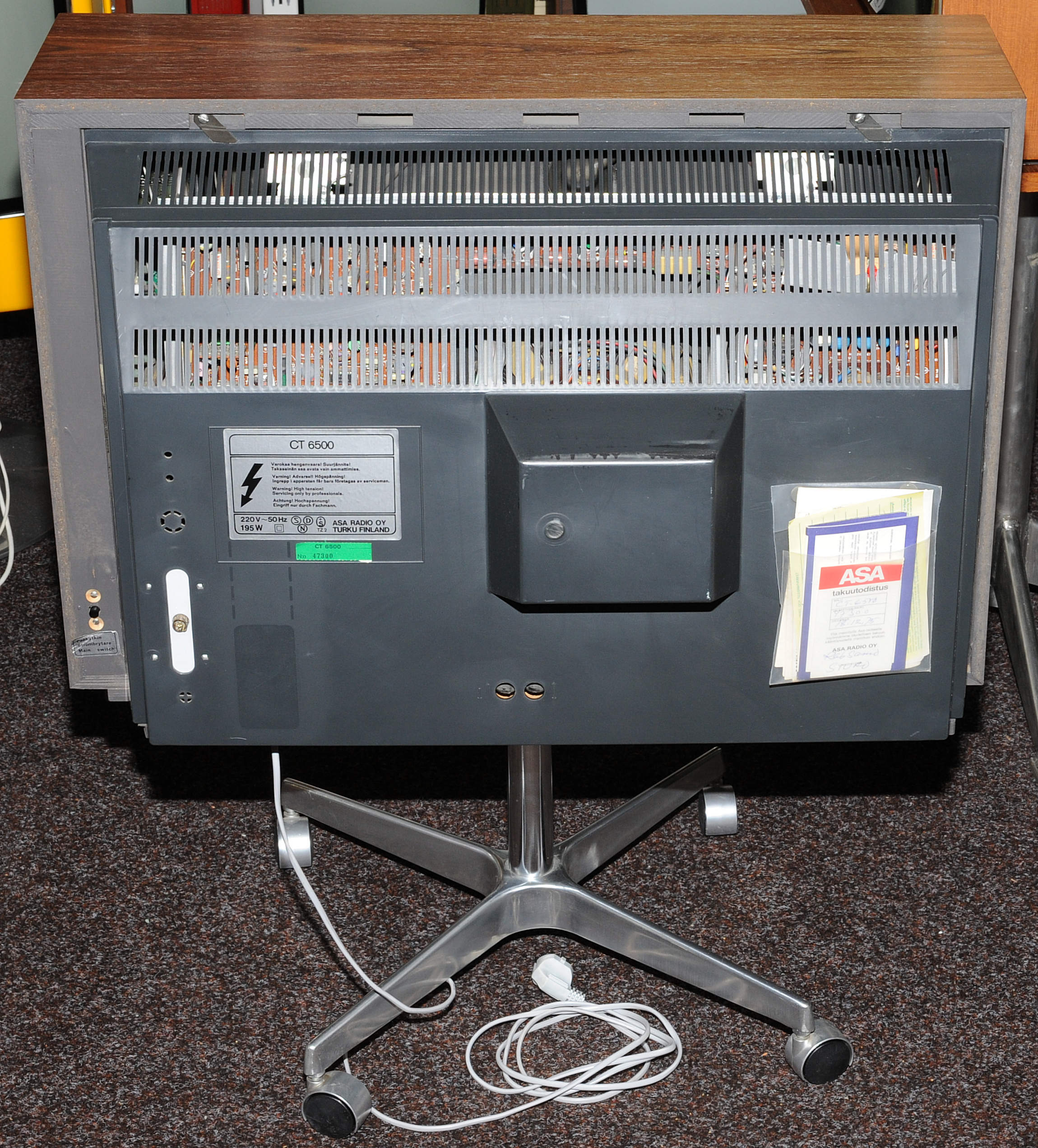

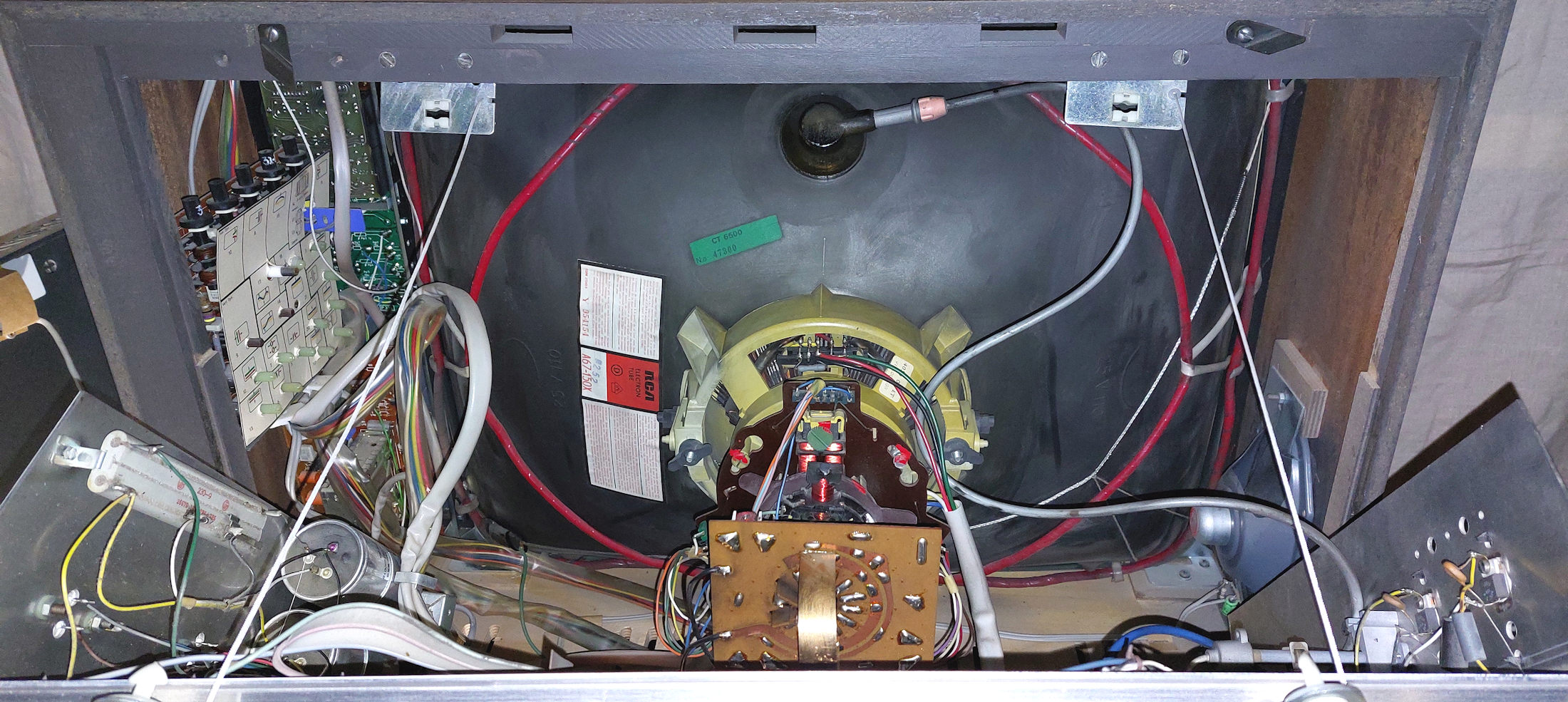

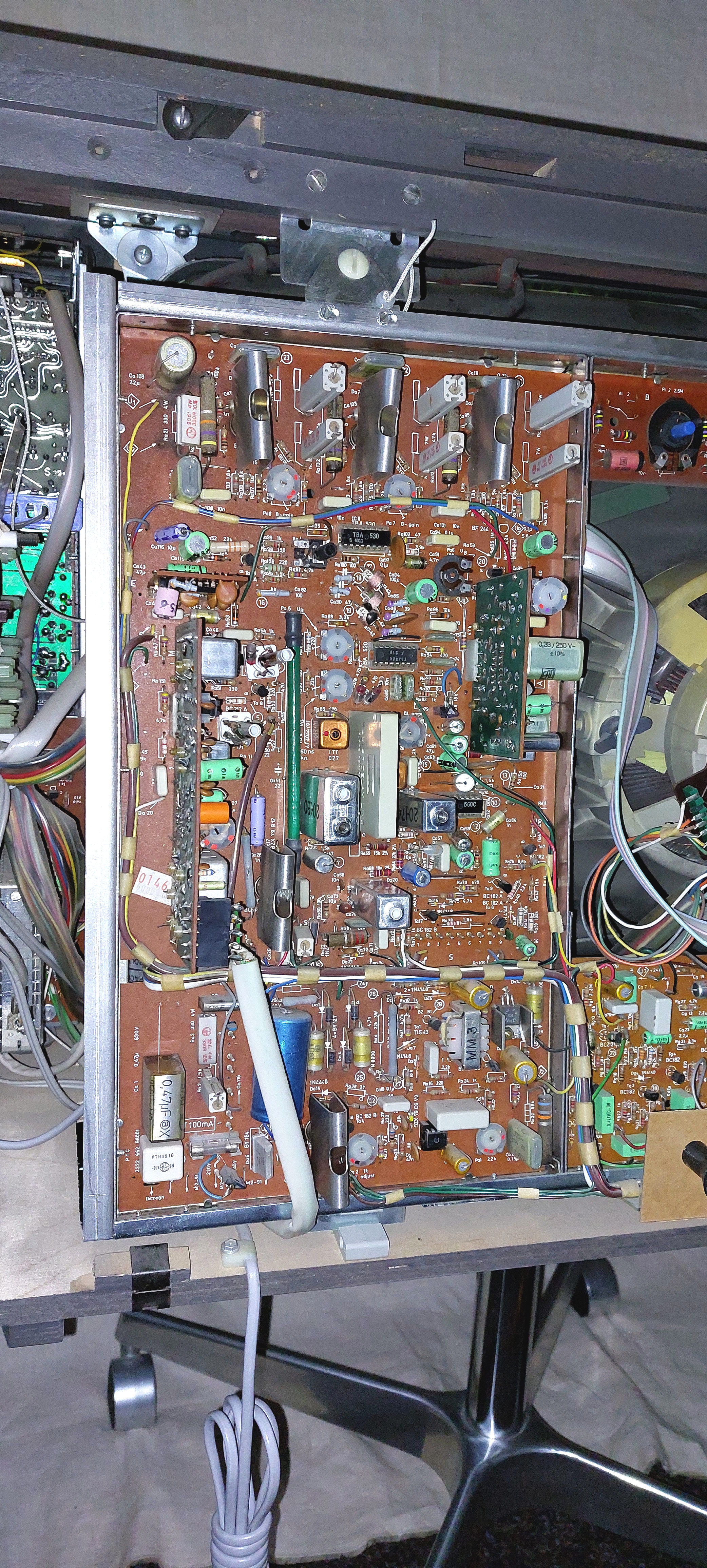

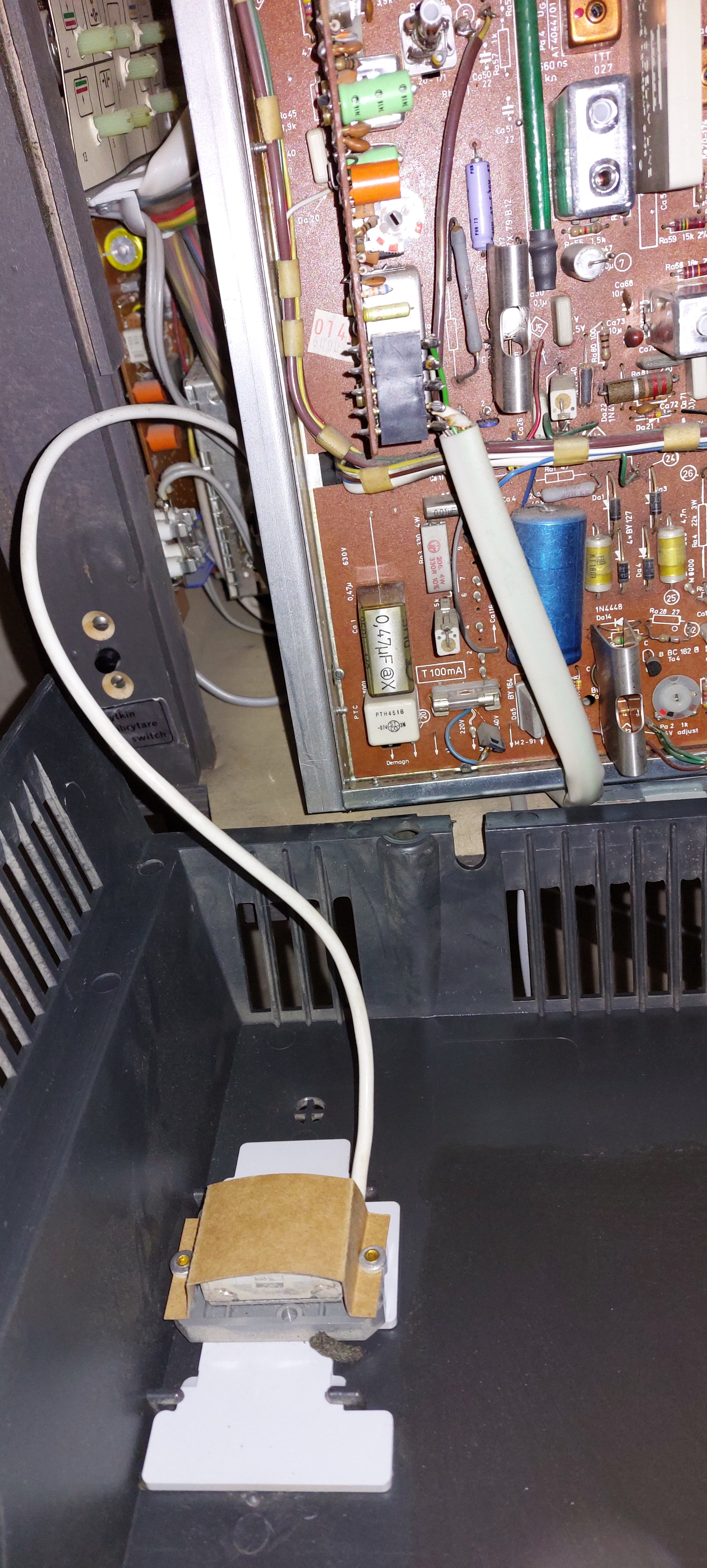

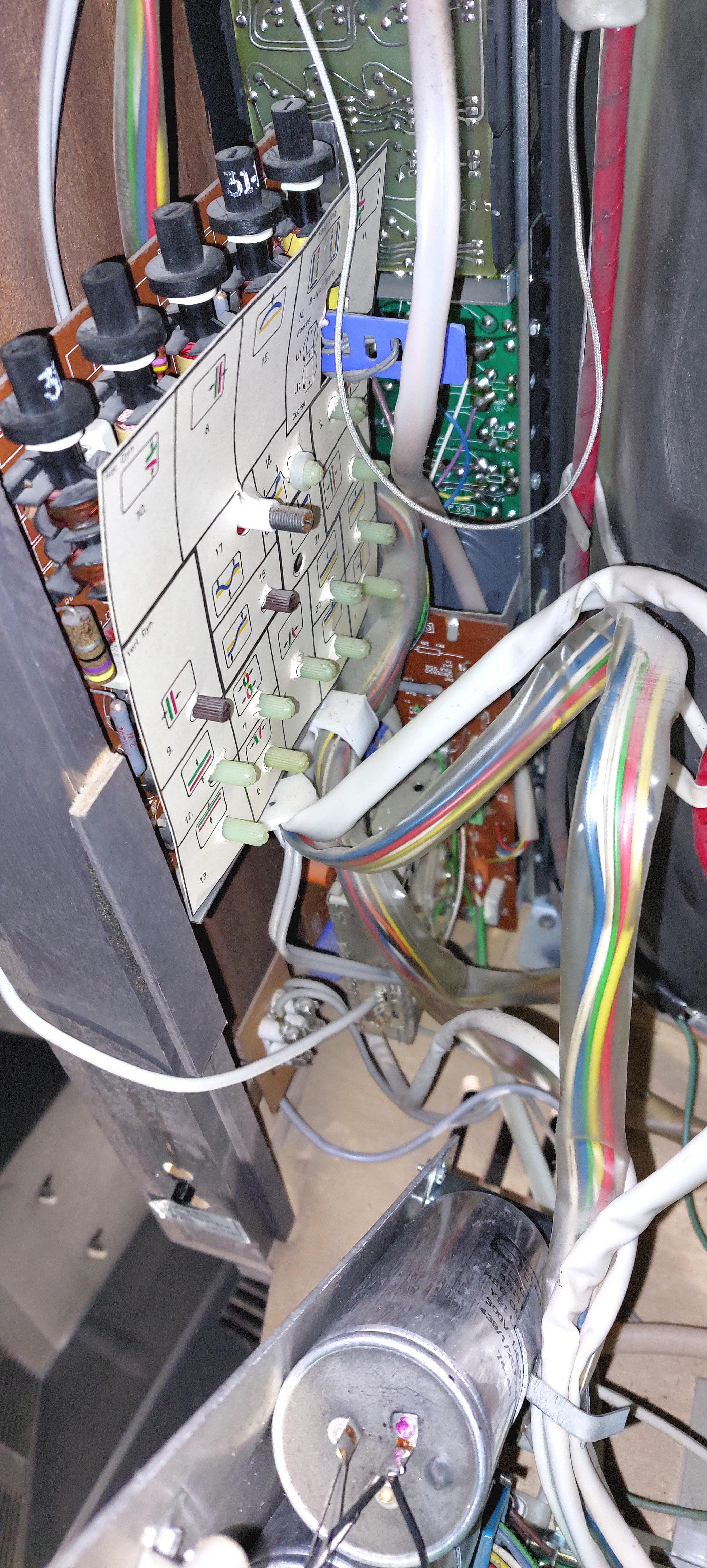

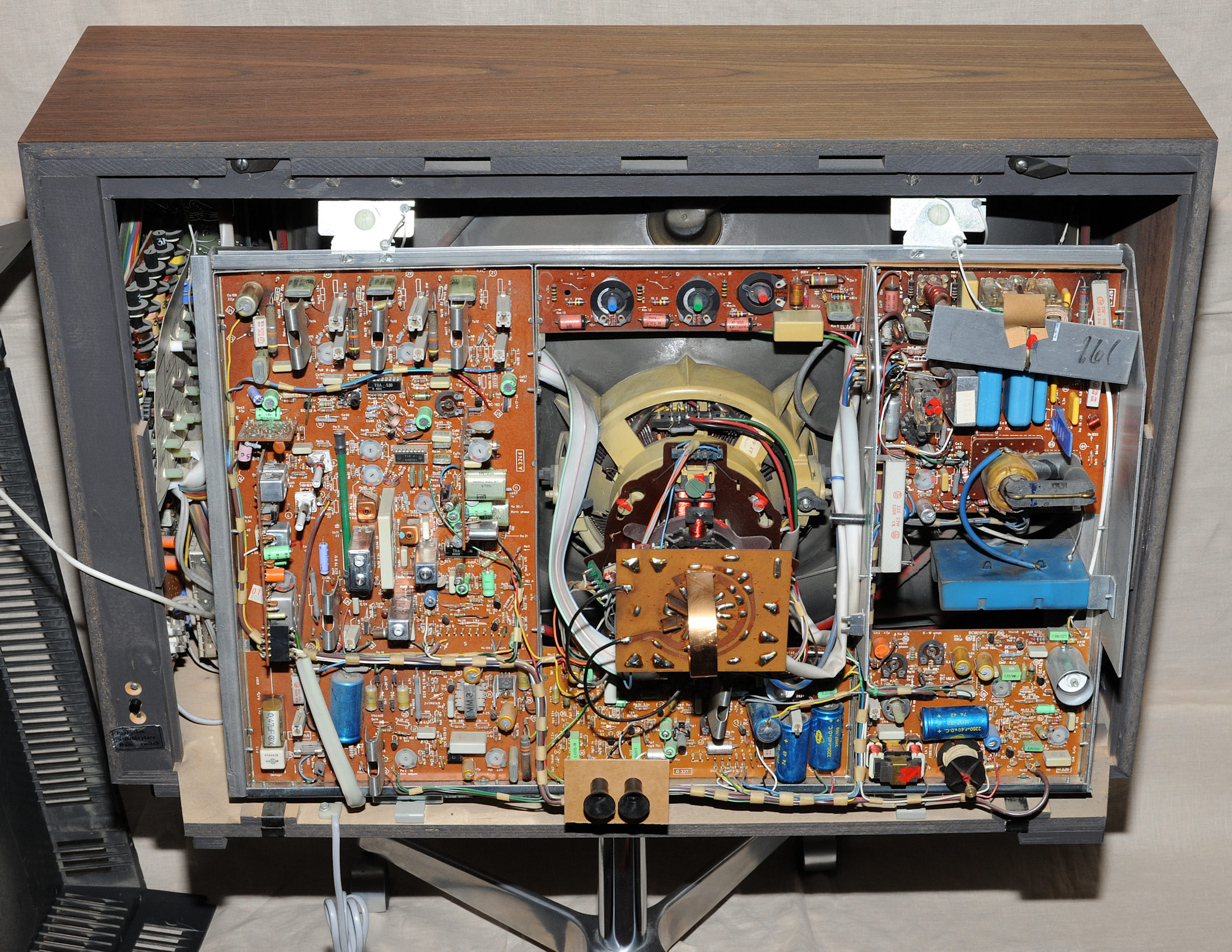

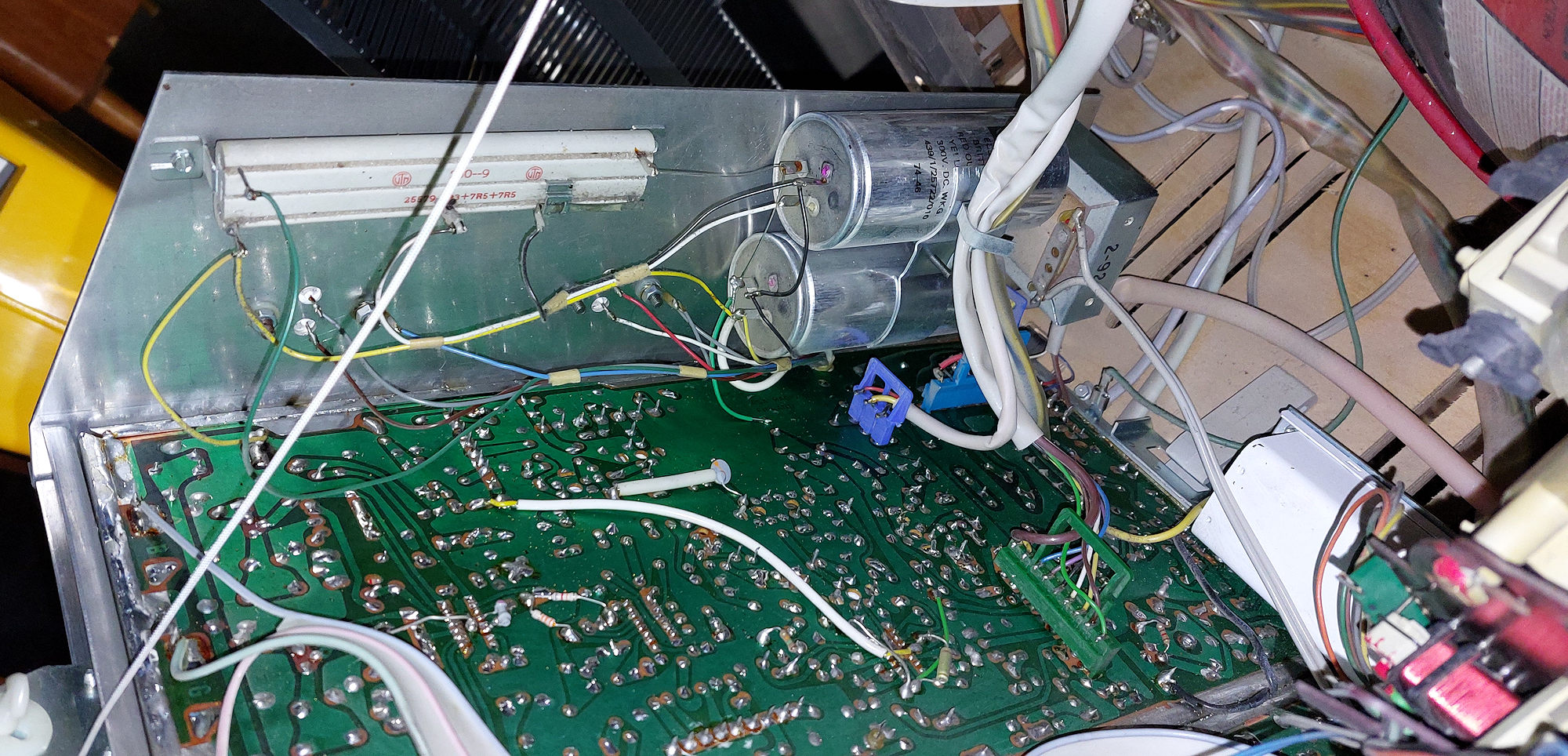

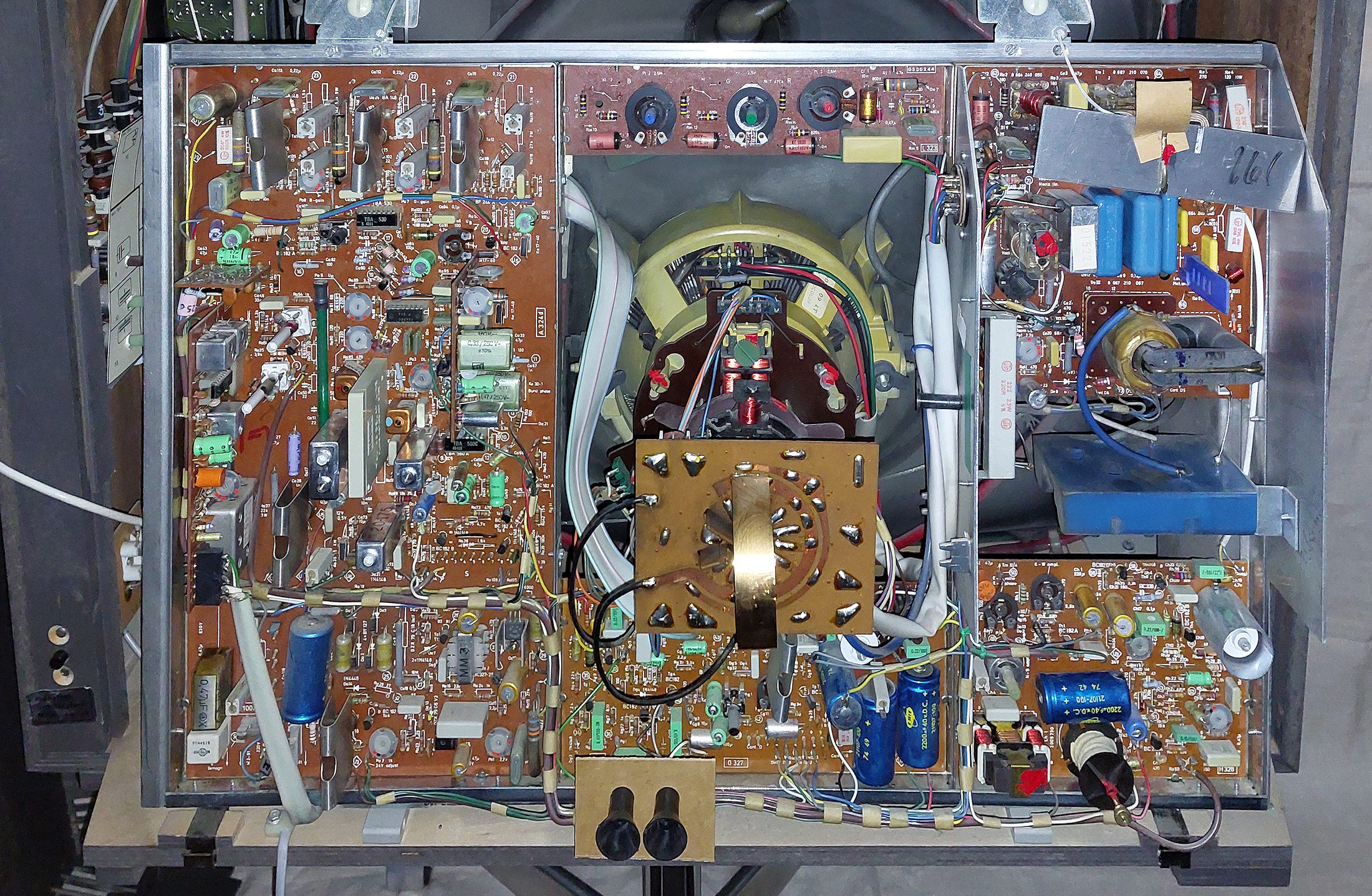

ASA TV CT 6500 Euroline

 ASA TV CT 6500 Euroline

Valmistusvuosi 1974, s/n: 47300

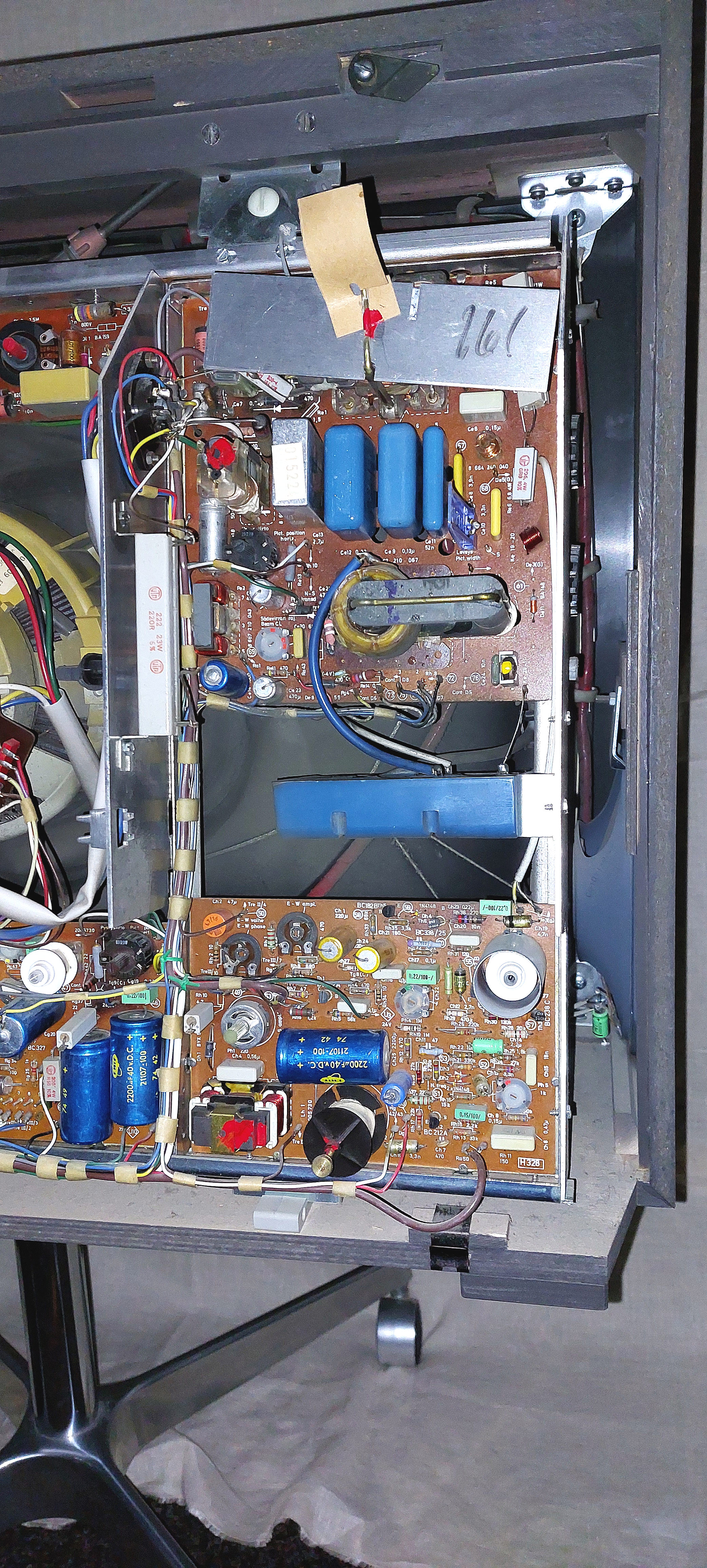

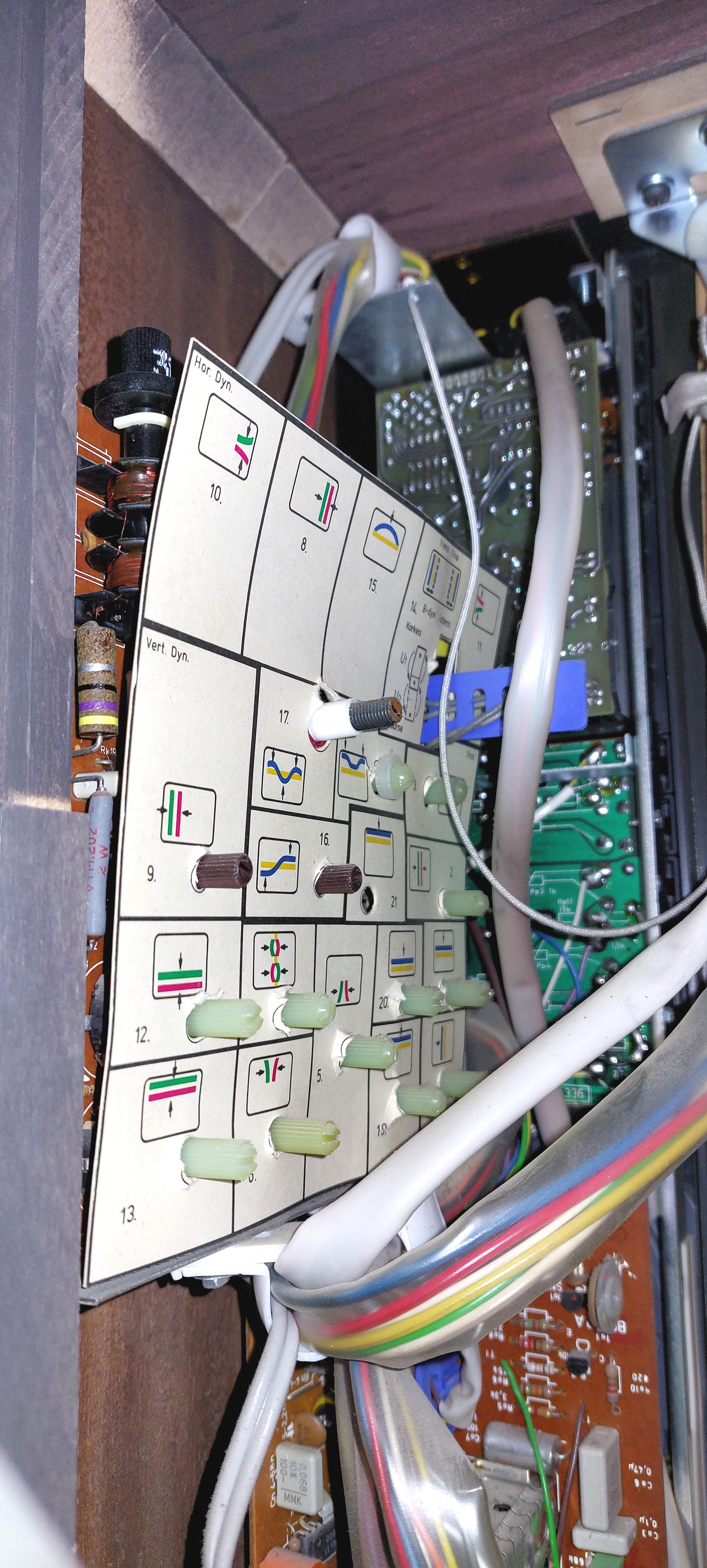

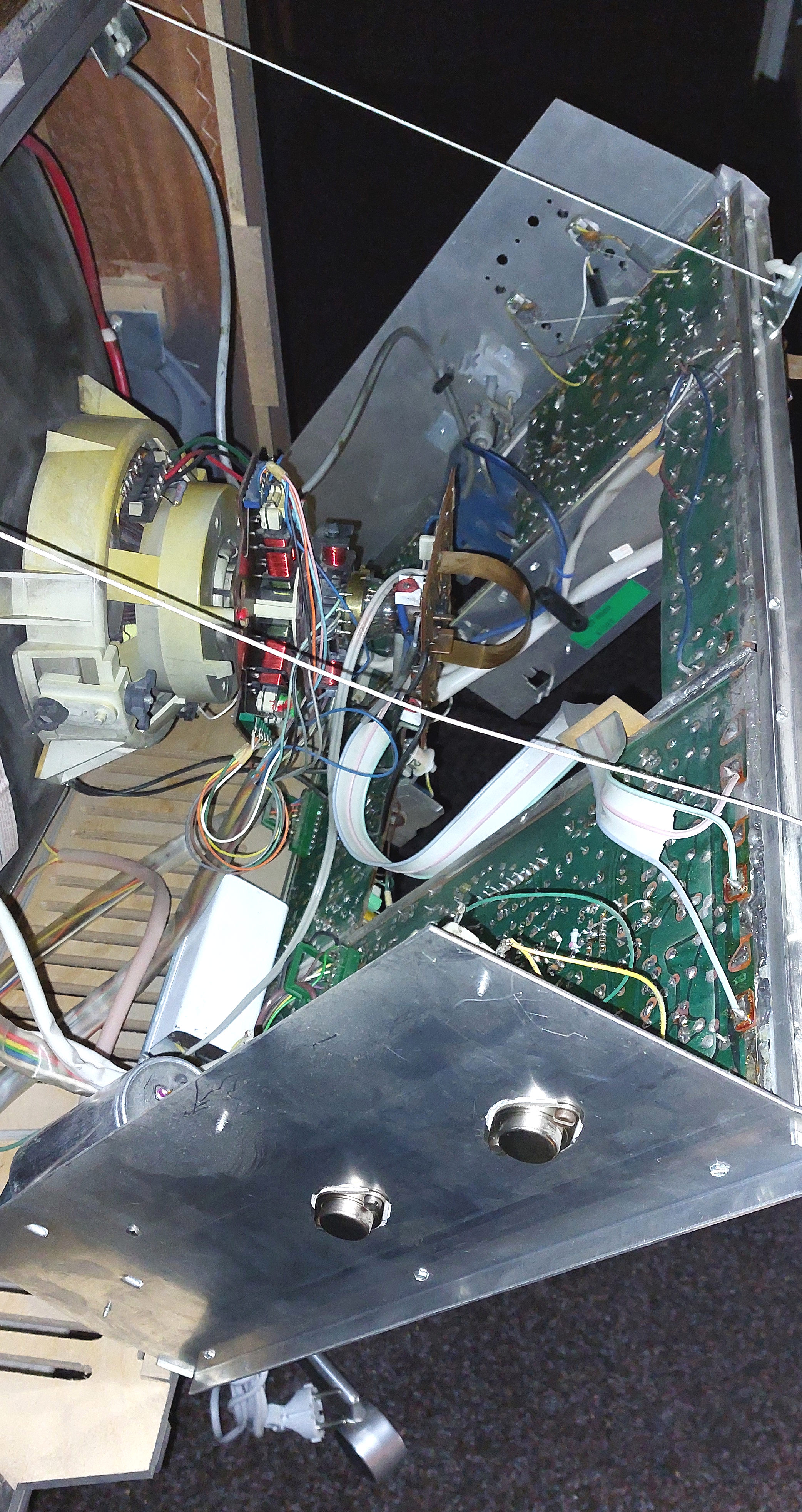

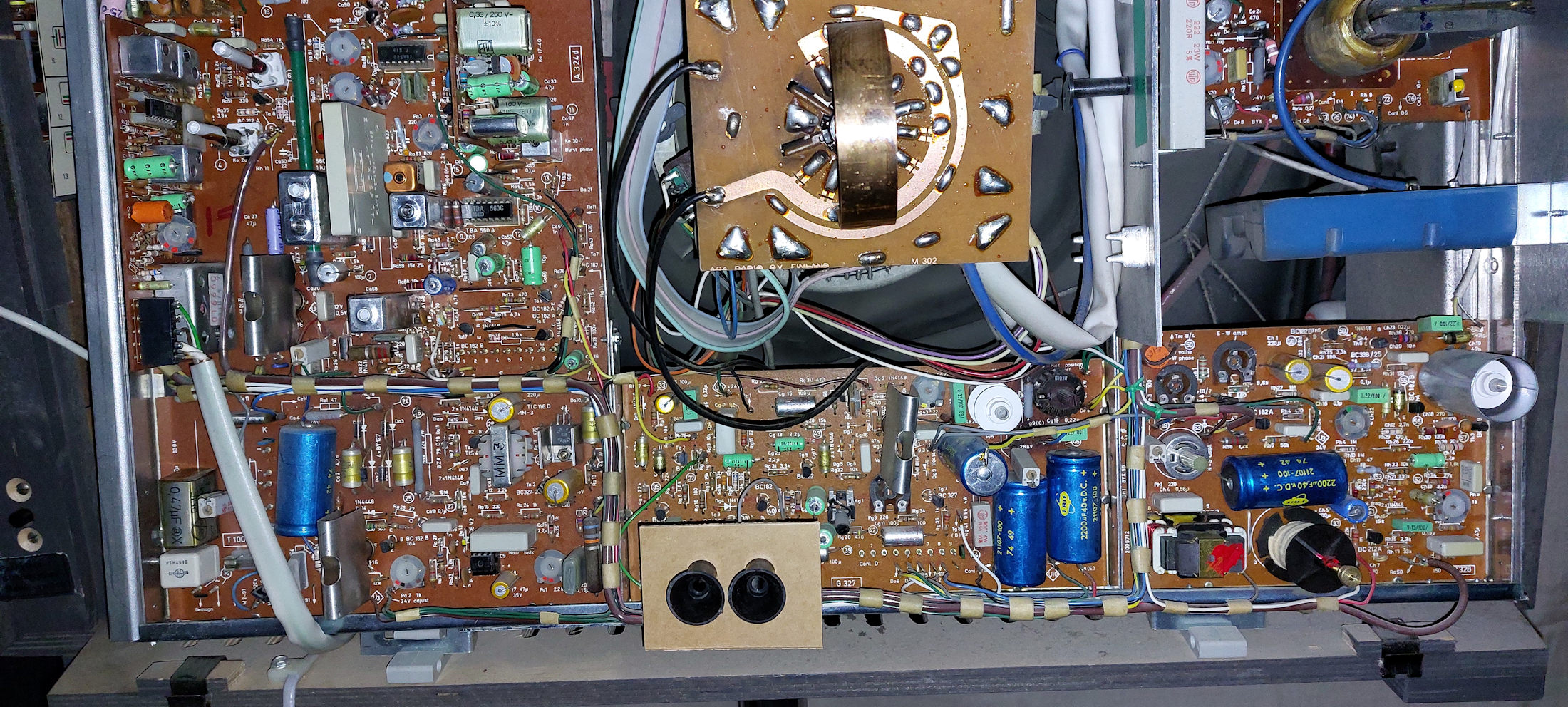

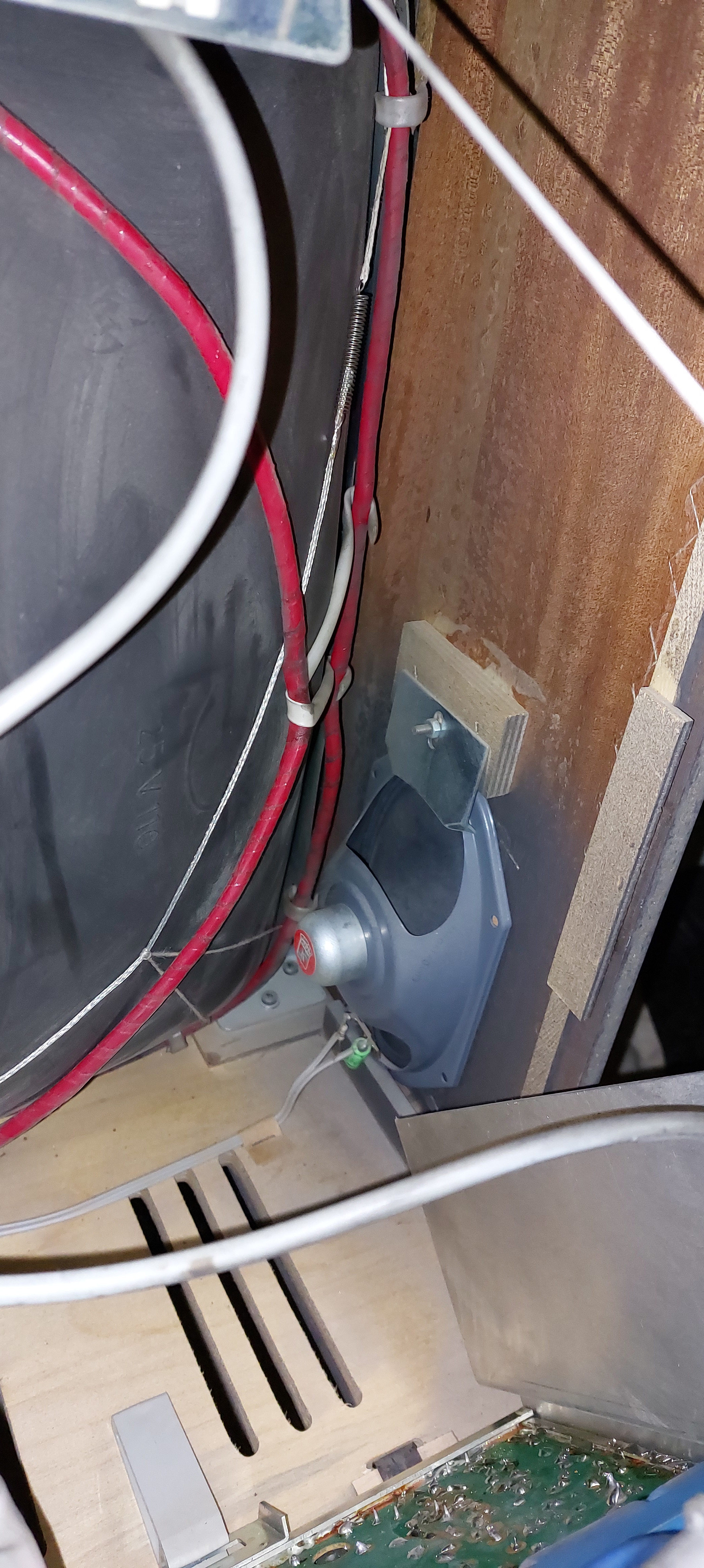

 Tekniset tiedot:

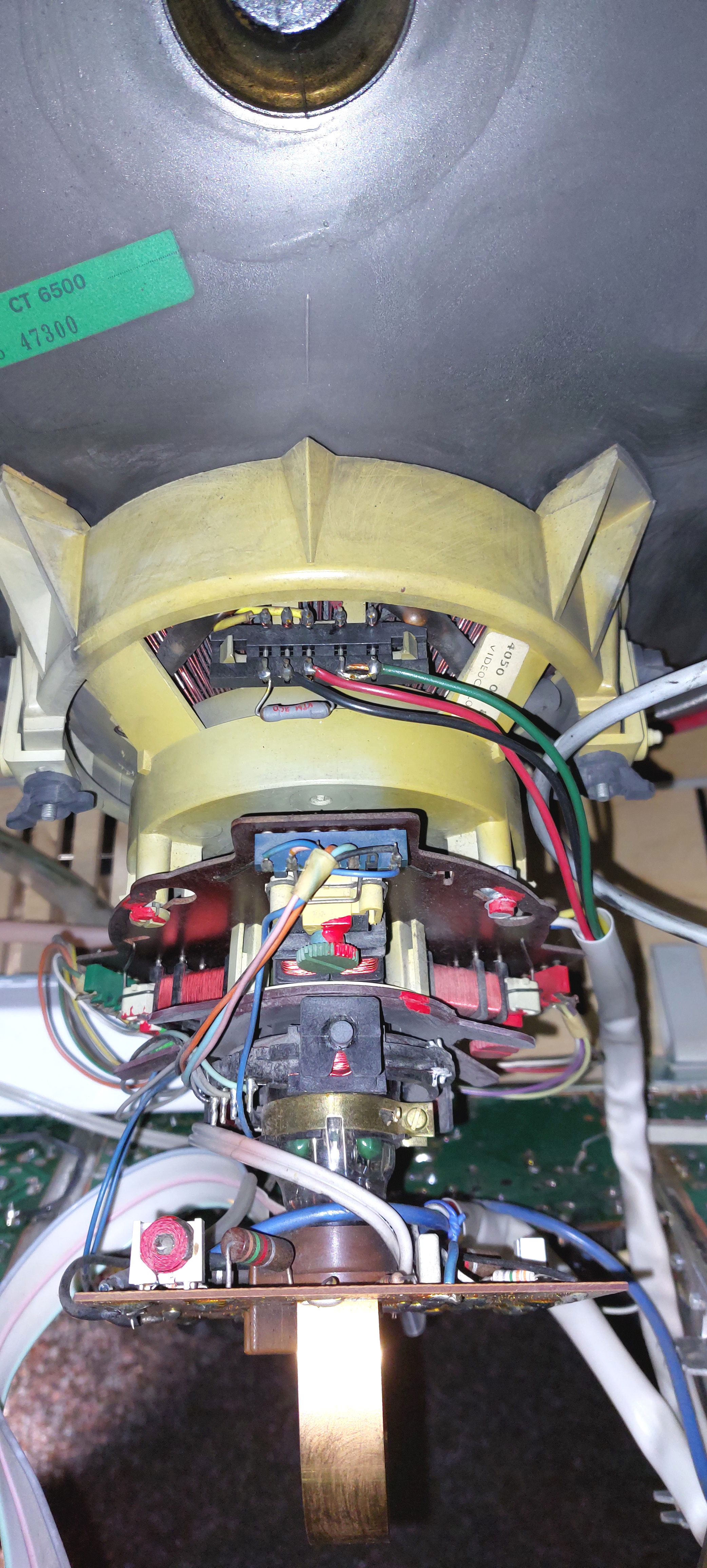

Täysin transistoroitu. Puolijohteita yhteensä 155 kpl, joista IC-mikropiirejä 12, transistoreja 39, diodeja 87, tyristoreja 3, LED-valodiodeja 8, tasasuuntaajia 6 kpl.  Verkkojännite: 220 V 50 Hz. Kulutus: 195 W.  Käyttöjännite on riippumaton verkkojännitevaihteluista alueella 180-260 V.  Sulakkeet: Verkkosulake 4 A T, 2 kpl. Kuvaputki: 26¨/110 astetta värikuvaputki, kuvan lävistäjä 67 cm.Kuvaputken hehkun ja 24 V:n matalajännitevirtalähteen sulake 100 mA T. Lämpörele 7,5 ohm Ra 19: juovapääte- ja videopääteasteet. Lämpörele 1,5 ohm Re1: juovapääteaste. Lämpörele 1,5 kohm Ra 2: instant-on-kytkimellä. Antenniliitäntä: 75 ohm epäsymmetrinen VHF-UHF jakosuotimella. Elektroninen kanavanvalitsin: VHF-alue kanavat 2-11, UHF-alue kanavat 21-68. 8 elektronisesti toimivaa Sensor-ohjelmanvalintanäppäintä, joille jokaiselle erilliset kanavavirittimet. Käytössä olevassa ohjelmanäppäimessä LED-merkkivalo.  Kuvavälitaajuus: 38,9 MHz. Täydellinen vahvistuksen ja kuvan lukituksen automatiikka.  Äänivälitaajuudet: 33,4 MHz, (kuva VT-aste), 5,5 Mhz, (ääni VT-aste). Värijärjestelmä: PAL de luxe. Juovatahdistus: Automaattinen, taajuus- ja vaiheilmaisimella. Kuvatahdistus: Välitön multivibraattorille. Tarkennus, (fokusointi): Sähköstaattinen, VDR-säätimellä. AGC: Avainnettu ja  viivästetty. AFC:  Automaattinen, Kvadraturi-ilmaisimella TCA-540:ssä. 6 liukusäädintä: Äänen voimakkuus, äänen sävy, kuvan kirkkaus, kuvan sävykkyys, värin sävy ja värin kylläisyys. Kaksi kaiutinta: 4¨x7¨ ja 3¨x7¨, viimeksimainittu eteen suunnattu.  Videovahvistin: Tasolukittu, tasavirtakytketty. Vaakapoikkeutus ja suurjännite: Tyristorikytkimillä, virtalähteellä vakavoitu. Pystypoikkeutus: Virtavastakytkennällä vakavoitu ja diodeilla lämpökompensoitu. Värintahdistus: Automaattinen TBA560/TBA540. Synkroni-ilmaisin. Sädevirran rajoitus. Automaattinen värisalpa mustavalkoista lähetystä varten.  Virtalähde: Tyristorisääteinen, oikosulkusuojattu ja vakavoitu. Kotelo: joko musta, valkoinen, pähkinä tai palisander, etuosa kaikissa grafiitinharmaa. Leveys 740 mm, korkeus 510 ja syvyys 220 + 195 mm. Erikseen saatavana joko metallinen, kromattu, ristikkojalusta tai puinen, harmaaksi maalattu, jalusta. Molemmat ovat korkeudeltaan 350 mm ja kummassakin on myös kääntyväty pyörät. Kaukosäätömahdollisuus: erikseen hankittavan  Telesensor-säätimen  avulla, jolla  voidaan langattomasti valita ohjelmat, säätää äänen voimakkuutta, kuvan  värikkyyttä ja  valoisuutta sekä avata ja sulkea vastaanotin.  Laitteen toimintaetäisyys on noin 8-10 metriä.          TV maksanut vuonna 1974 2800 mk.
