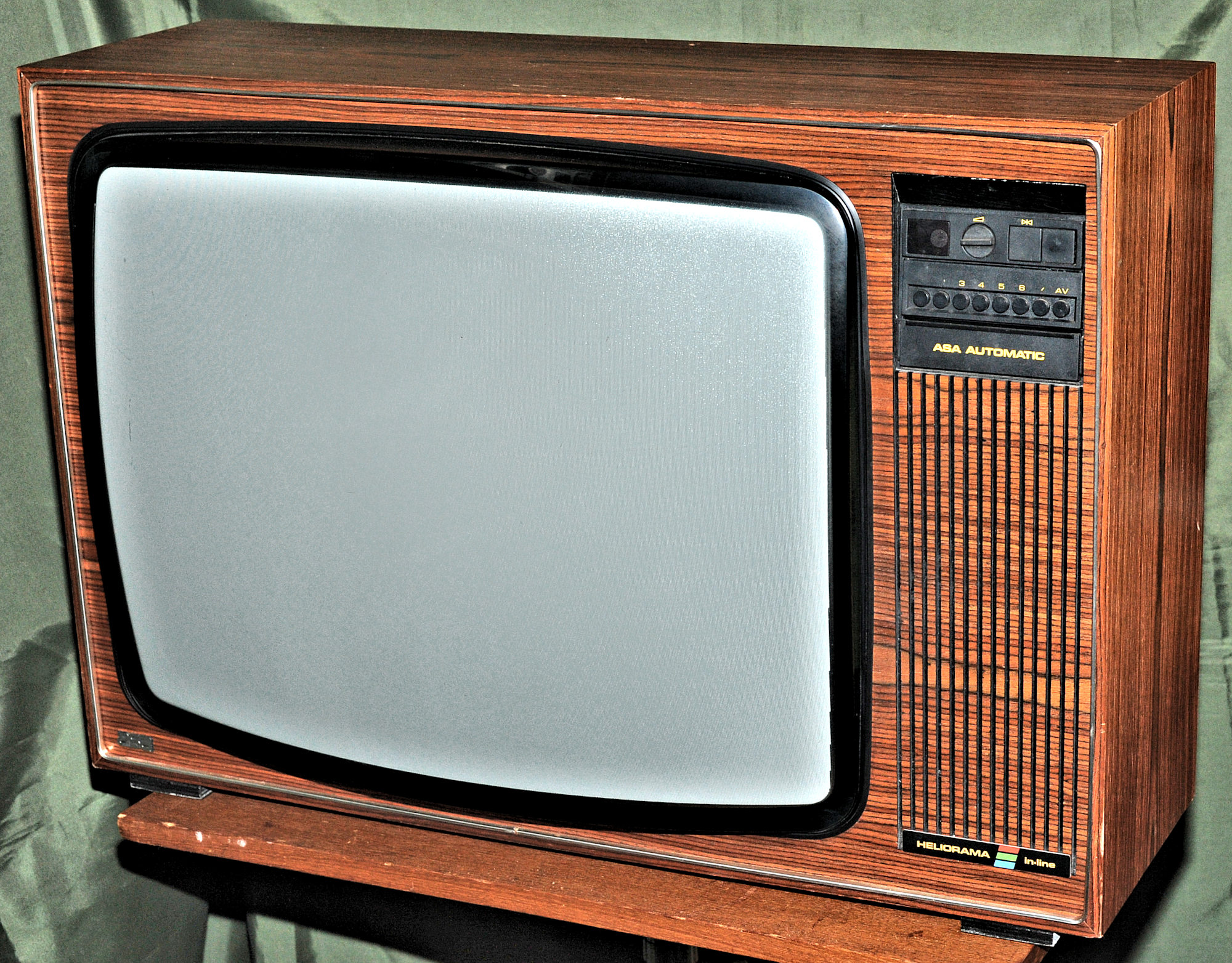

ASA TV 8100
ASA TV 8100
Valmistusvuosi 1979, s/n: 94260
Uusimman kuvaputkitekniikan mukaisesti kuva on kirkas ja reuna-alueita myöten hyvin terävä ja luonnonmukainen. Modulirakenteinen, viileänä toimiva koneisto on verkkoeristetty ja sen käyttölämpötila on alhainen, mikä kaikki koituu vastaanottimen kestävyyden hyväksi. Ohjelmanvalintanäppäimiä on kahdeksan ja punainen digitaalinumero ilmaisee kulloinkin valitun ohjelman. Automaattinen hienosäätö AFC pitää kuvan ja äänen parhaana mahdollisena. Normalointi- eli OK- näppäintä painamalla kuvan säädöt palautuvat ennalta viritettyihin ihannearvoihinsa. Kuvan sävykkyyden säätö tapahtuu valokennon avulla automaattisesti ympäristövalaistuksen vaihtelujen mukaan. Äänentoisto on korkealuokkainen, sekä bassolle että diskantille on erilliset sävynsäätimet.

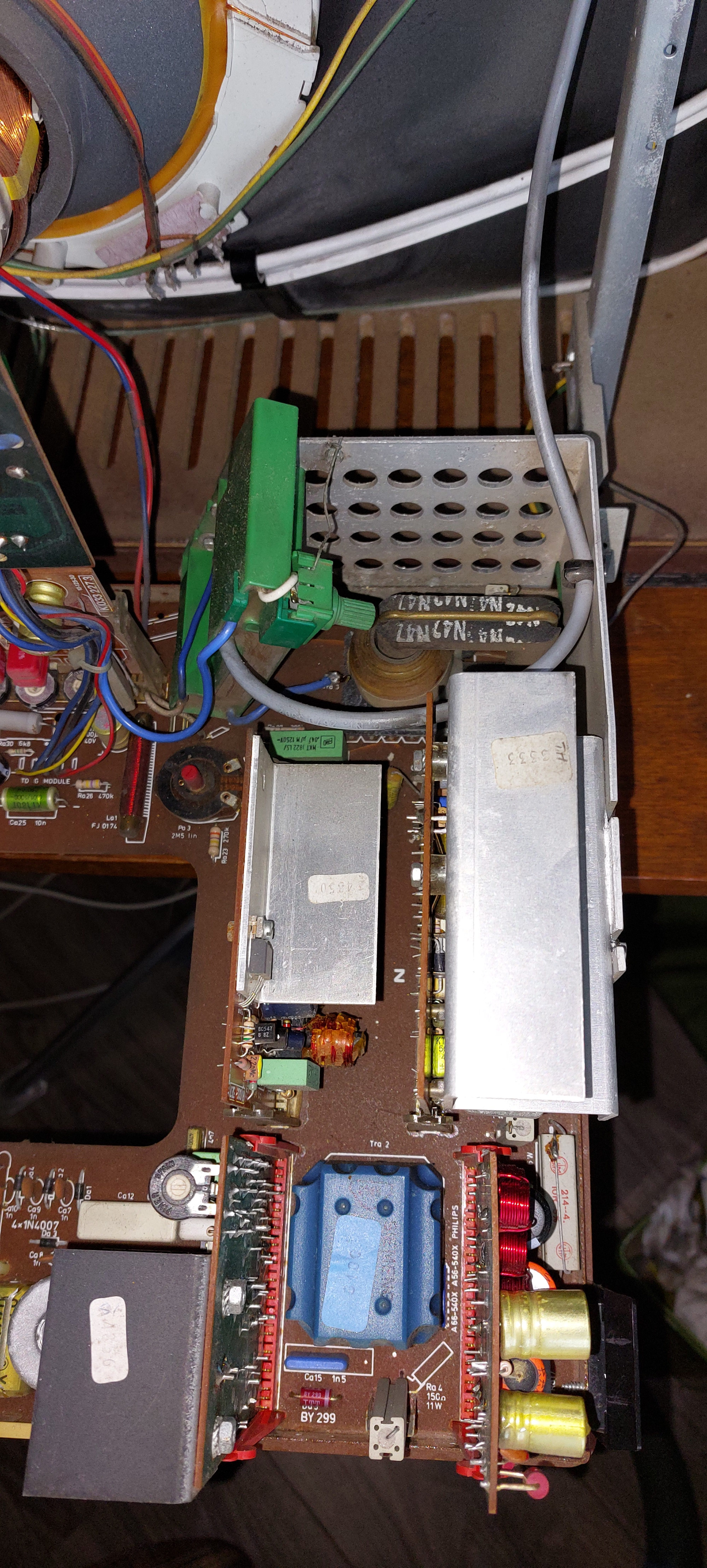

Kylmächassis. Asa 8000-sarjan väritelevisioitten modulirakenteinen koneisto on verkkoeristetty sähköisesti kylmäksi yksiköksi "switch mode" virtalähteellä. Koneiston piiriratkaisut ovat uusinta puolijohdetekniikkaa, jonka etuna on pieni tehonkulutus ja alhainen käyttölämpötila. Tämä merkitsee suurempaa kestävyyttä ja pitempää ikää. "Switch mode" virtalähde myös takaa moitteettoman kuvan suurillakin verkkojännitevaihteluilla, (170-260 V). Monipuoliset liitäntämahdollisuudet. Verkkoeristetyn koneiston ansiosta kaikissa Asa 8000-sarjan väritelevisioissa on vakiovarusteena DIN liitäntäkoskettimet lisäkaiutinta, kuulokkeita, ääninauhuria sekä lisävahvistinta varten. Lisävahvistimena voi esimerkiksi käyttää stereolaitetta, jolloin tv-ääni toistuu stereokaiuttimien kautta. Kaikkiin vastaanotinmalleihin voidaan lisävarusteena asentaa SECAM-värimoduli ja OIRT-äänimoduli Itä-Euroopan tv-normin mukaista vastaanottoa varten. Elektroninen 8 kanavan ohjelmamuisti. Elektroninen kanavaviritys. Automaattinen hienoviritys. Automaattinen sävykkyyden säätöjärjestelmä. Digitaalinen ohjelmanumeron näyttö. Normalointi- eli OK- näppäin. Kahdet äänensävyn säätimet. Palisanterikotelo.
Kirkas ja teräväkuvainen kuvaputki. Asa 8000-sarjan väritelevisioitten modulirakenteinen koneisto on uusimman sukupolven High Focus-kuvaputki, joka kirkkaan ja sävykkään kuvan lisäksi antaa entistä terävämmän kuvan yli koko kuvapinnan sen reuna-alueita myöten. Uuden kuvaputkitekniikan ansiosta konvergenssi- eli värien kohdistussäätimet on voitu kokonaan poistaa. Lisäksi poikkeutusherkkyys on aiempaa suurempi, mikä osaltaan vähentää tehontarvetta.

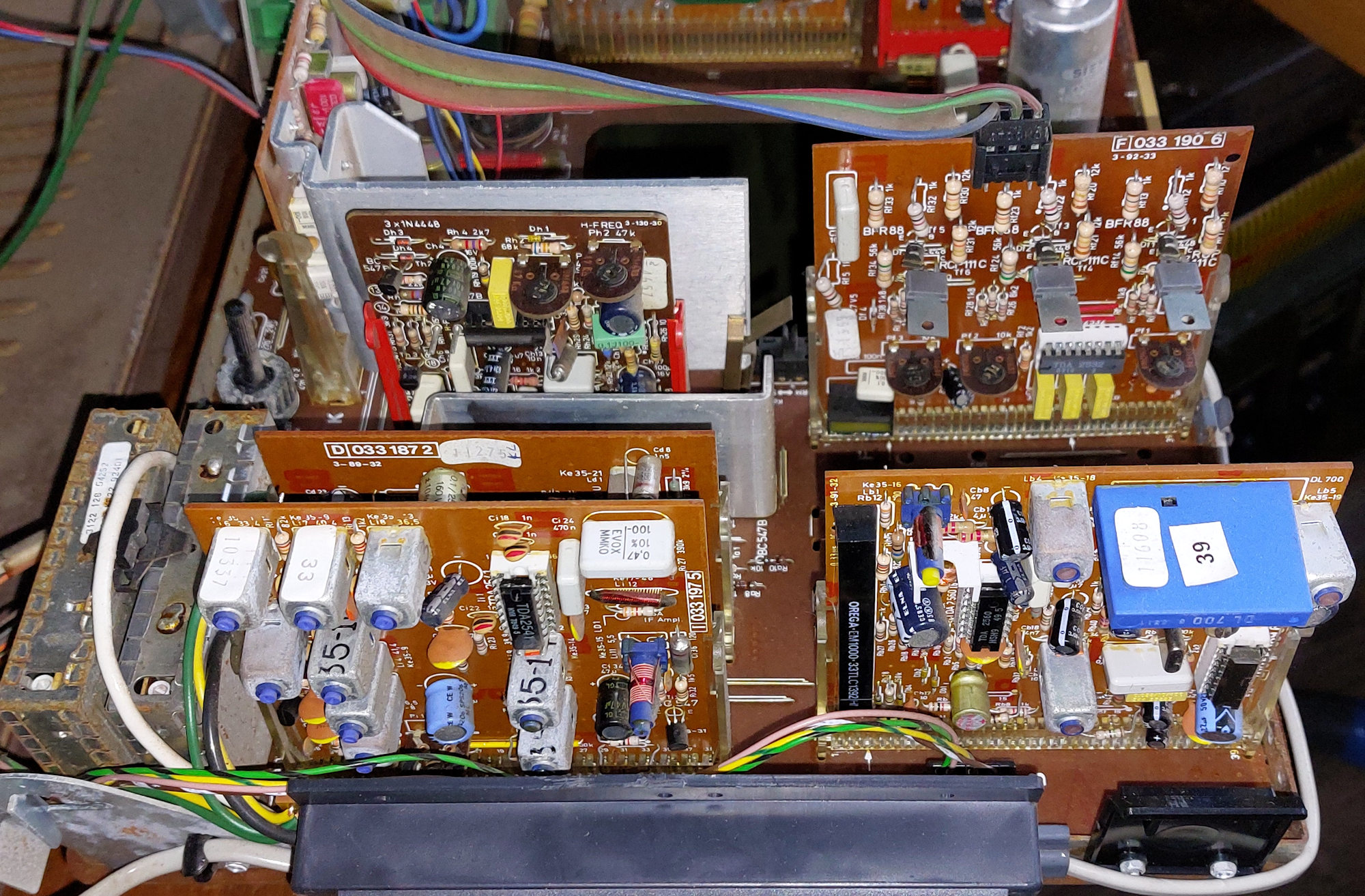

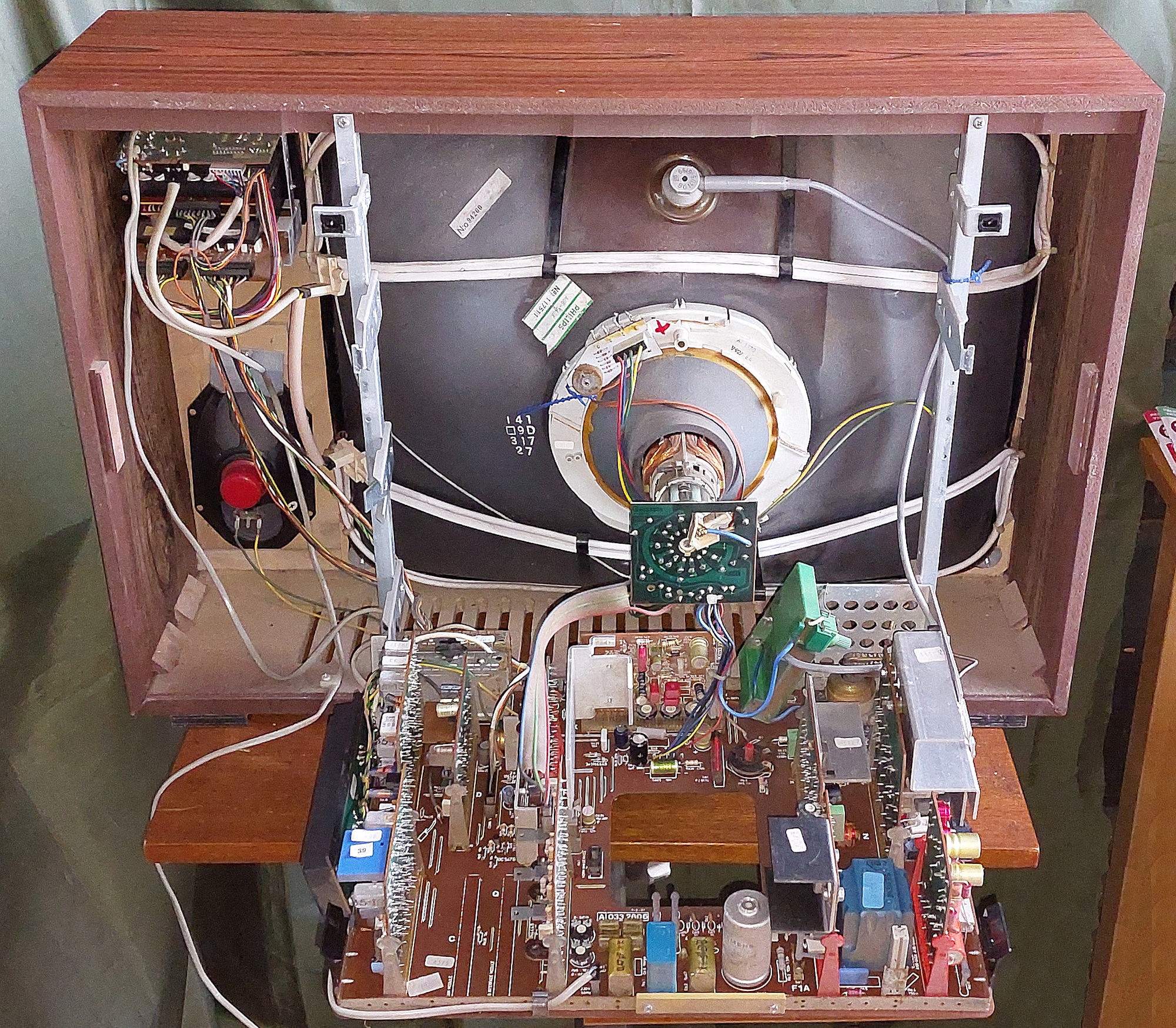

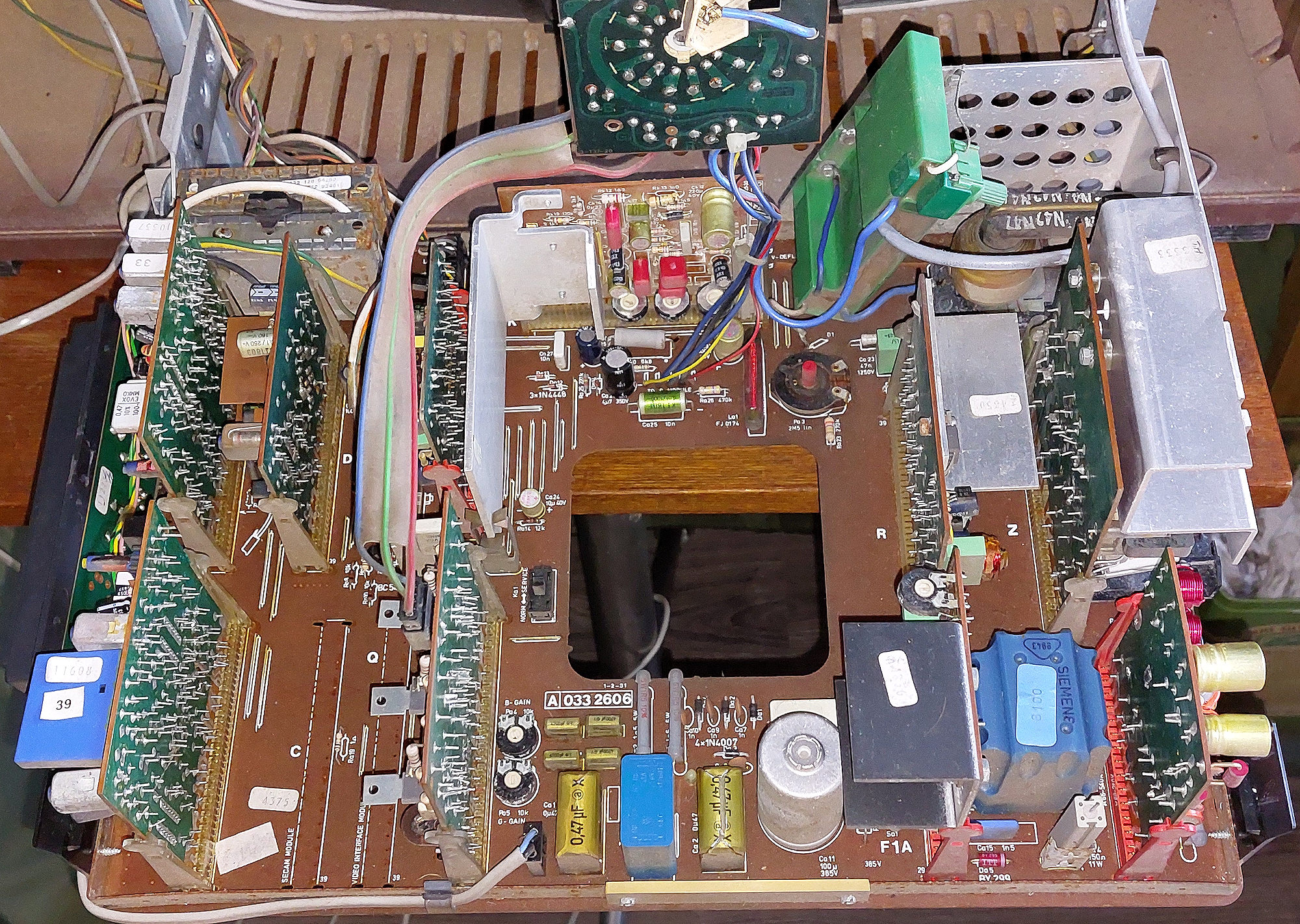

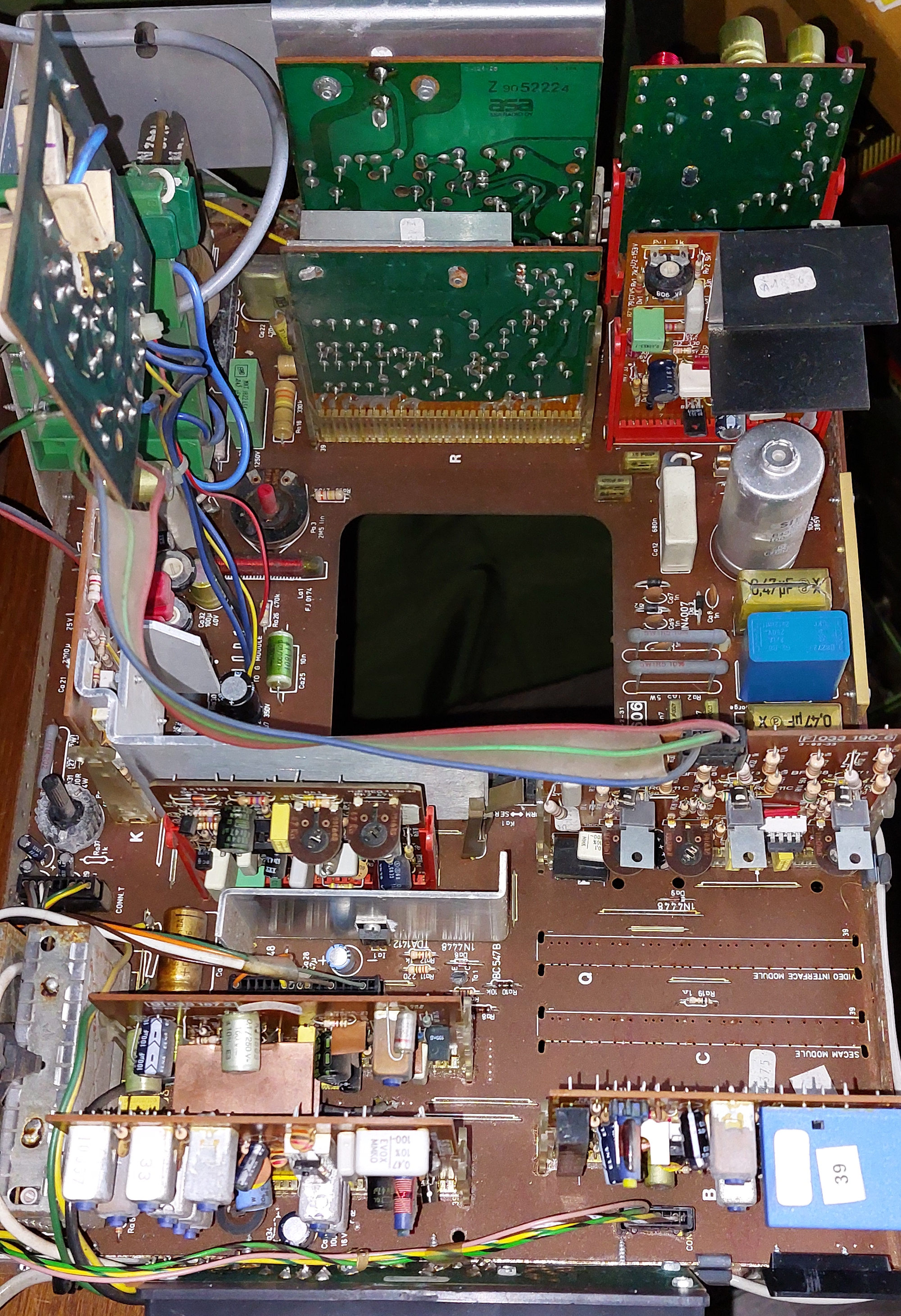

Modulirakenne. Koneiston sisältämät irrotettevat yksiköt ovat ns. toimintamoduleja, joiden jännite- ja signaalitasot on tarkoin standardoitu. Samat perusmodulit ovat käytössä kaikissa 8000-sarjan vastaanottimissa ja se merkitsee taloudellisuutta ja suurta varmuutta. Modulirakenteen ansiosta myös television huolto on vaivatonta ja nopeata.
Teknisiä tietoja:
Kojeisto: Kuvaputki High Focus in-line, -- Modulit 12 kpl. -- Verkkoeristetty kojeisto. -- Käyttöjännite 220 V / 50 Hz. -- Sallittu jännitevaihtelu 170-260 V. -- Tehontarve 80 W. -- Kuvavälitaajuus 38,9 MHz. -- Säädinyksikkö: VHF-kanavat 2-12, UHF-kanavat 21-69. -- Kuvanauhurivalmius (AV). Ohjelmamuistien määrä 8. -- Elektroninen ohjelmamuisti. -- Elektroninen kanavaviritys. -- Automaattinen hienoviritys (AFC). -- Digitaalinen ohjelmanumero. -- Automaattinen sävykkyydensäätö. -- Käyttösäätimet: Kirkkaus, Sävykkyys, Värikkyys, Äänen voimakkuus, Äänen sävy, korkeat, Äänen sävy, matalat, kaikki nämä säätimet ovat kierrettäviä. -- Normalointinäppäin on painettava. -- Äänikanava: Kaiutin, eteen suunnattu: 10 x 18 cm, 5 W. -- Toistoalue, 55-15000 Hz, -- Ääniteho 3 W / 8 ohmia. -- Vakioliitännät: Antenni 75 ohm. -- Kuvanauhuri (RF). -- Lisäkaiutin, FIN 41529, 5 W / 4 ohmia. -- Kuulokkeet, DIN 45327, 8-2000 ohmia. -- Ääninauhuri, DIN 41524, 0,5 V / 10 kohm. -- Lisävahvistin, DIN 41524, 0,3 V / 100 kohm. -- Lisälaitteet: SECAM-värimoduli, OIRT-äänimoduli, Videotaajuinen kuvanauhuri, -- Kotelo: Leveys 740 mm, Korkeus 510 mm, Syvyys 220 + 175 mm. -- Paino 34,5 kg. -- Palisanteri.
