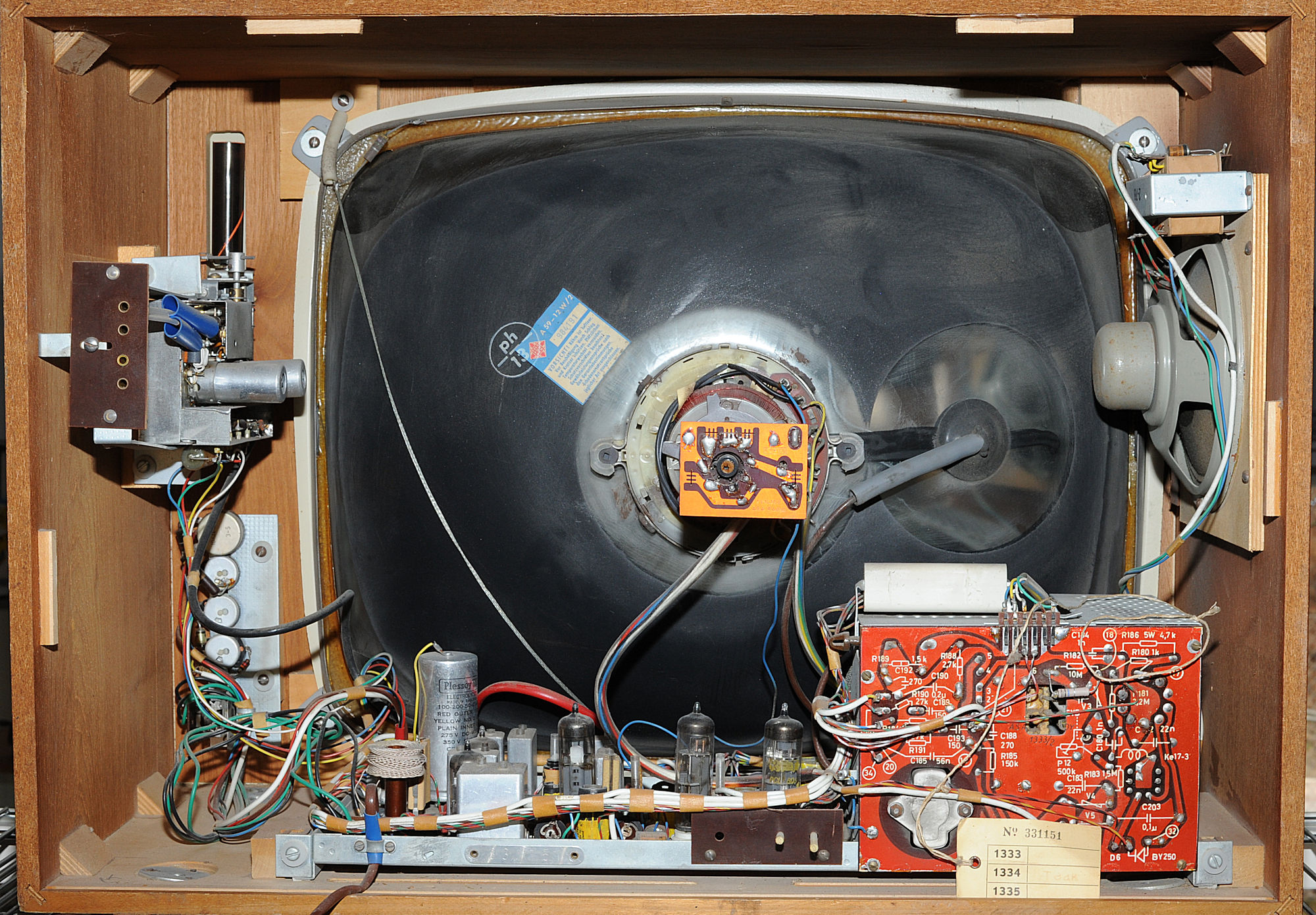

ASAVISIO 1334
ASAVISIO 1334
Valmistusvuosi 1965, s/n: 331151
Teknilliset tiedot:
Verkkojännite: 220 V, 50 Hz. Kulutus: n. 135 W. Putkitoimintoja: 32. Putkia: 12. Transistoreja: 1 + (OIR-lisälaitteessa 1 transistori). Diodeja: 5 kpl germaniumdiodia, 1 kpl selenidiodi, 2 kpl piidiodi, 1 kpl kaksoisselenidiodi. Sulakkeet: Verkkosulake 1,25 A, hidas, Anodisulake 0,3 A, hidas, Lämpösulake 500 Ohm äänipääteasteelle, Lämpösulake 220 Ohm vert. pääteasteelle. Antenniliitäntä: 240 Ohm symmetrinen. Vastaanottoalueet: VHF-alue: kanavat 2-11 CCIR, 02 OIR, (Tallinna), UHF-alue: kanavat 21-60 CCIR, (lisälaitteella). KUVA-VT-VAHVISTIN: Kuvavälitaajuus 38,9 MHz. Välitaajuusasteita: 2 kpl (UHF-alueella 3), Virityspiirejä: 12 kpl (UHF-alueella 13). ÄÄNI-VT-VAHVISTIN: Äänivälitaajuus: CCIR 33,4 MHz; OIR 32,4 MHz. Äänijärjestelmä Yhteistie, (intercarrier), 5,5 MHz. Välitaajuusasteita 1 kpl. Virityspiirejä 5, (OIR 6), OIR: 1 MHZ, oskillaattori ja sekoittaja. POIKKEUTUSASTEET: Pulssierotin ja vahvistin 2-asteinen. Juovaoskillaattori: Sinioskillaattori reaktanssiputkella. Kenttäpoikkeutusoskillaattori: Multivibraattori oskillaattorina ja pääteasteena. Juovantahdistus: Automaattinen, yhdistetyllä symmetrisellä taajuus- ja vaiheilmaisimella. Kuvantahdistus: Välitön, multivibraattorille. Tarkennus: Sähköstaattinen, automaattinen. AVS: Avainnettu ja viivästetty. Vaakapoikkeutus ja suurjännite: VDR-kytkennällä vakavoidut. Kenttäpoikkeutus: VDR-kytkennällä vakavoidut.
PUTKET:
PCC 89, kaskodikytketty suurtaajuusvahvistin, PCF 801, VHF-alueella oskillaattorina, PCF 801, VHF-alueella sekoittajana, UHF-alueella kuva-VT-vahvistimena, PCF 201, 1. kuva-VT-vahvistin, PCF 201, 2. pulssivahvistin, PCF 200, 2. kuva-VT-vahvistin, PCF 200, avainnettu AVS, PFL 200, 1. pulssierotin ja vahvistin, PFL 200, videovahvistin, PCL 86, pientaajuusvahvistin, PCL 86, äänipäätevahvistin, PCL 85, kenttäpoikkeutus-oskillaattori ja pääteaste, PCL 802, juovaoskillaattori ja reaktanssiputki, PL 500, juovapääteputki, PY 88, boosterdiodi, DY 87, suurjännitetasasuuntaaja. TRANSISTORIT: AF 126, ääni-VT-vahvistin ja OIR-sekoitin, AF 117, (AF 127), OIR-oskillaattori, (1 MHz). DIODIT: OA 73, videoilmaisin, M 3, AVS kynnysdiodi, (selenidiodi), 2xAA 119, ääni-ilmaisin, OA 81, käynnistyshurinan estojännitteen tasasuuntaaja, BY 250, hehkutehon puolittaja, (piidiodi), BY 250, anoditasasuuntaaja, (piidiodi), OA 81, äänirajoitindiodi, OA 95, V40C2, symm. vaihe- ja taajuusilmaisin. VDR-VASTUKSET: GD/A 258, kuvankorkeuden stabilisaattori, GDA/ 258, paluujännitehuipun rajoitin, ZZ/01, vaakapoikkeutusstabilisaattori, ZZ/01, jälkipisteen sammutus, ZZ/01. Kuvaputki A 59-12 W/2.
