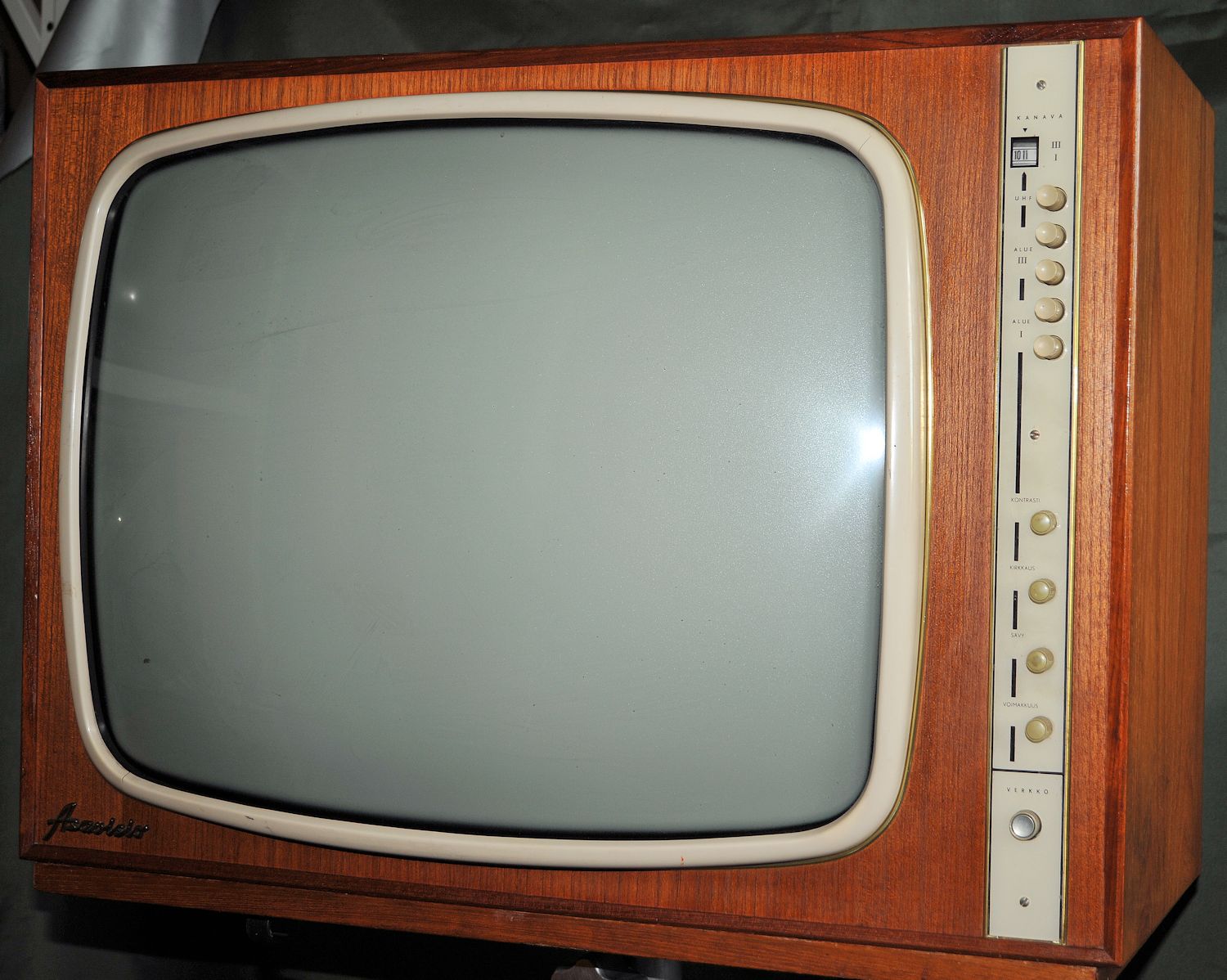

ASAVISIO 1432

ASAVISIO 1432

Valmistusvuosi 1964, s/n: 304598

ASAVISIO 1432. Teräskuvaputki, kuvan lävistäjä 23" eli 59 cm. Verkkojännite: 220 V, vaihtovirta. Tehon tarve: 135 W. Sulakkeet: 1,25 A, hidas ja 0,3 A, hidas. Vastaanottoalueet: Kanavat N:o 2 - N:o 11 sekä Tallinnan kanava äänineen näppäinvalintaisina. UHF-lisälaitteella saatavissa kanavat N:o 13 - N:o 52. Antennisovitus: 240 ohmia. Kuvavälijakso: 38,9 MHz. Äänivälijakso: 33,4 MHz ja 5,5 MHz, (sisäkantoaalto).

Putkiluku 13, joista 3 dekal-uutuusputkea. Kuvaputki mukaanluettuna. 4 germaniumdiodia, 1 selenidiodi, yksi transistori.  Lisäksi UHF-valitsimessa 2 ja Tallinnan äänilaitteessa yksi transistori. Kaksi piitasasuuntaajaa. Yhteensä 32 putkitoimintoa. Putkityypit: PCC 89, PCF 801, PCF 200, PCF 201, PFL 200, ECH 84, PCL 86, PCL 85, ECC 82, PL 500, PY 88, DY 87. Transistorit: AF 121. Piitasasuuntaajat:  2xBY 250. Kuvaputki: A 59-11 W. Automatiikka: automaattinen vahvistussäätö, automaattinen juovatahdistus, vaaka- ja pystypoikkeutuksen stabilointi,  valopisteen sammutus, alkuhurinan vaimennus. 6 käyttönäppäintä.  Kaiutin 6".

Laatikon mitat: Leveys 67 cm, korkeus 50 cm, syvyys 30 cm + 5 cm, paino  kg.
