ASAVISIO 1727

ASAVISIO 1727

Valmistusvuosi 1965, s/n: 2321812

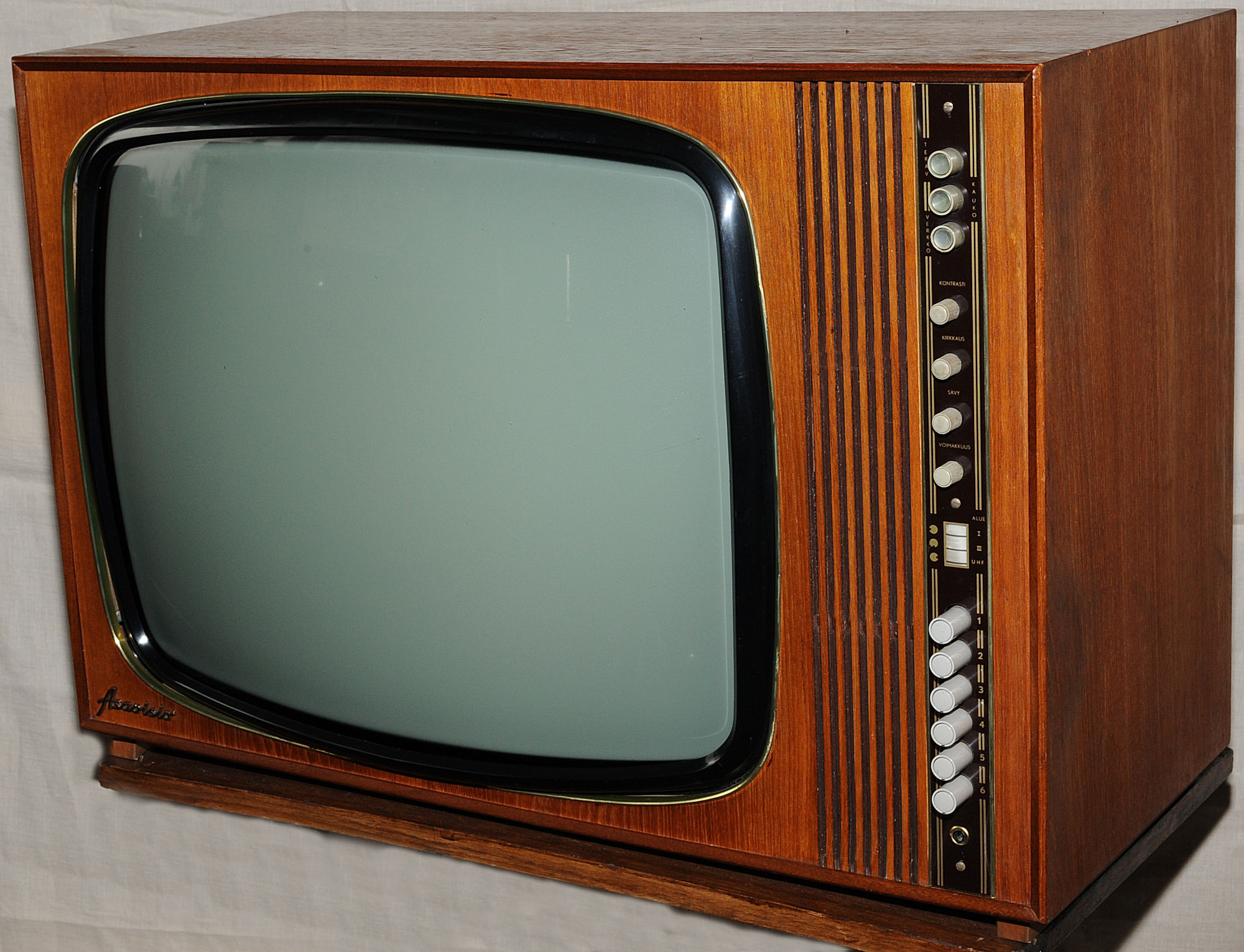

ASAVISIO 1727. Bonded Shield kuvaputki, 23", (kuvan lävistäjä 59 cm). Verkkojännite: 220 V, vaihtovirta, jännitteen vaihtokytkin 220 V/240 V. Tehon tarve: 160 W. Sulakkeet: 1,25 A, hidas ja 0,3 A, hidas. Vastaanottoalueet: Kanavat N:o 2 - N:o 11 sekä Tallinnan kanava äänineen näppäinvalintaisina. UHF-lisälaitteella saatavissa kanavat N:o 13 - N:o 52. Antennisovitus: 240 ohmia. Kuvavälijakso: 38,9 MHz. Äänivälijakso: 33,4 MHz ja 5,5 MHz, (sisäkantoaalto).

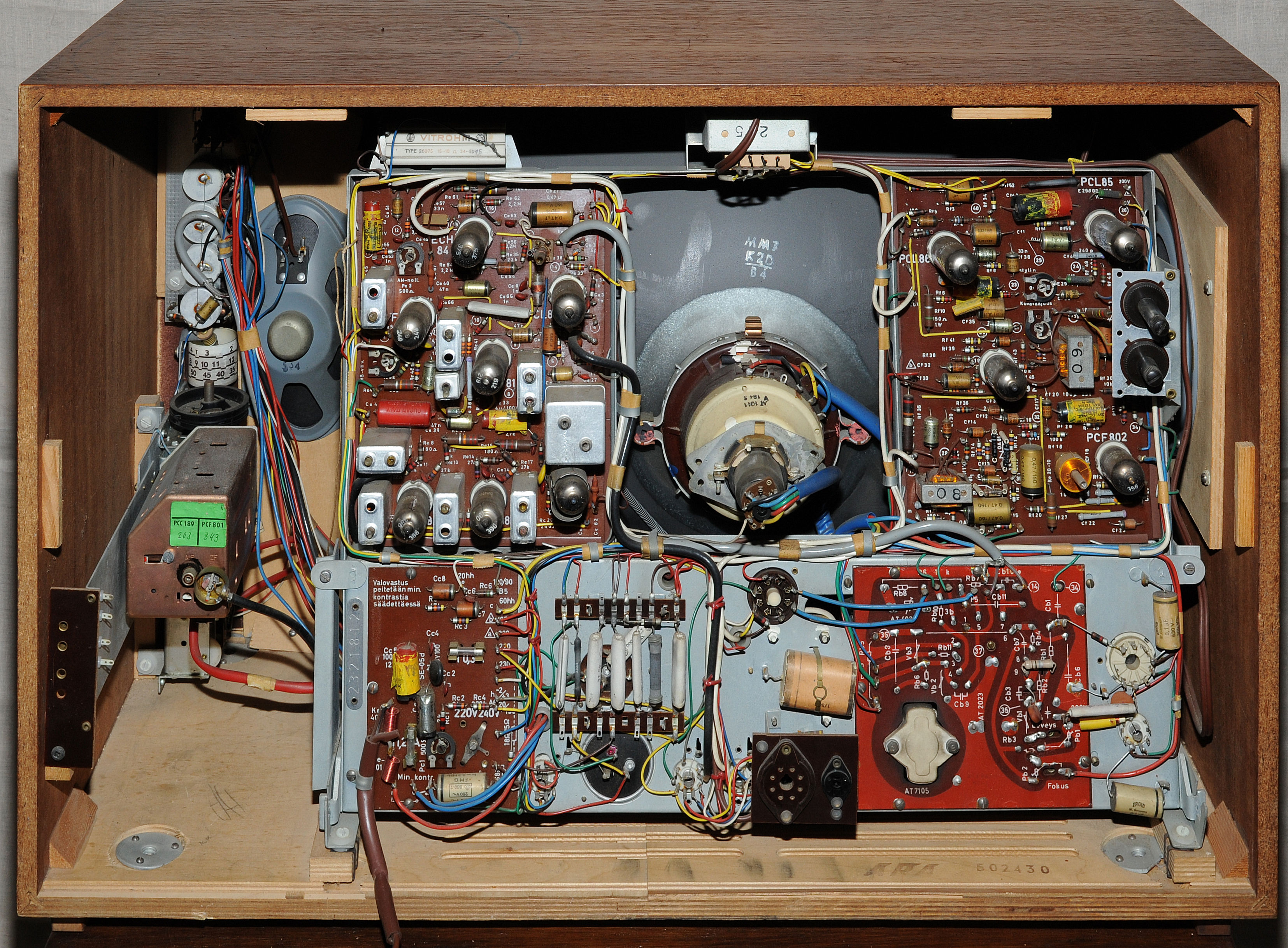

Putkiluku 17,  kuvaputki mukaanluettuna. 9 germaniumdiodia, ORP 60 valokenno. Yksi piitasasuuntaaja. UHF-valitsimessa 2 transistoria. Putkityypit: PCC 189, PCF 801, 2xEF 183, EF 184, PCL 84, PCF 802,  ECH 81, ECH 84, PCL 86, PCL 85, ECC 82, PL 500, PY 88, EBF 89, DY 87. Kuvaputki: 23 AYP 4. Yhteensä 36 putkitoimintoa. Piitasasuuntaaja: BY 250. Automatiikka: automaattinen vahvistussäätö, automaattinen juovatahdistus, automaattinen kirkkaussäätö huoneen valoisuuden mukaan, vaaka- ja pystypoikkeutuksen stabilointi, häiriönkääntäjä, mustaohjaus, valopisteen sammutus, alkuhurinan vaimennus. 9 käyttönäppäintä.  Kaiuttimet 6" ja 3"x7", joka suunnattu eteen.

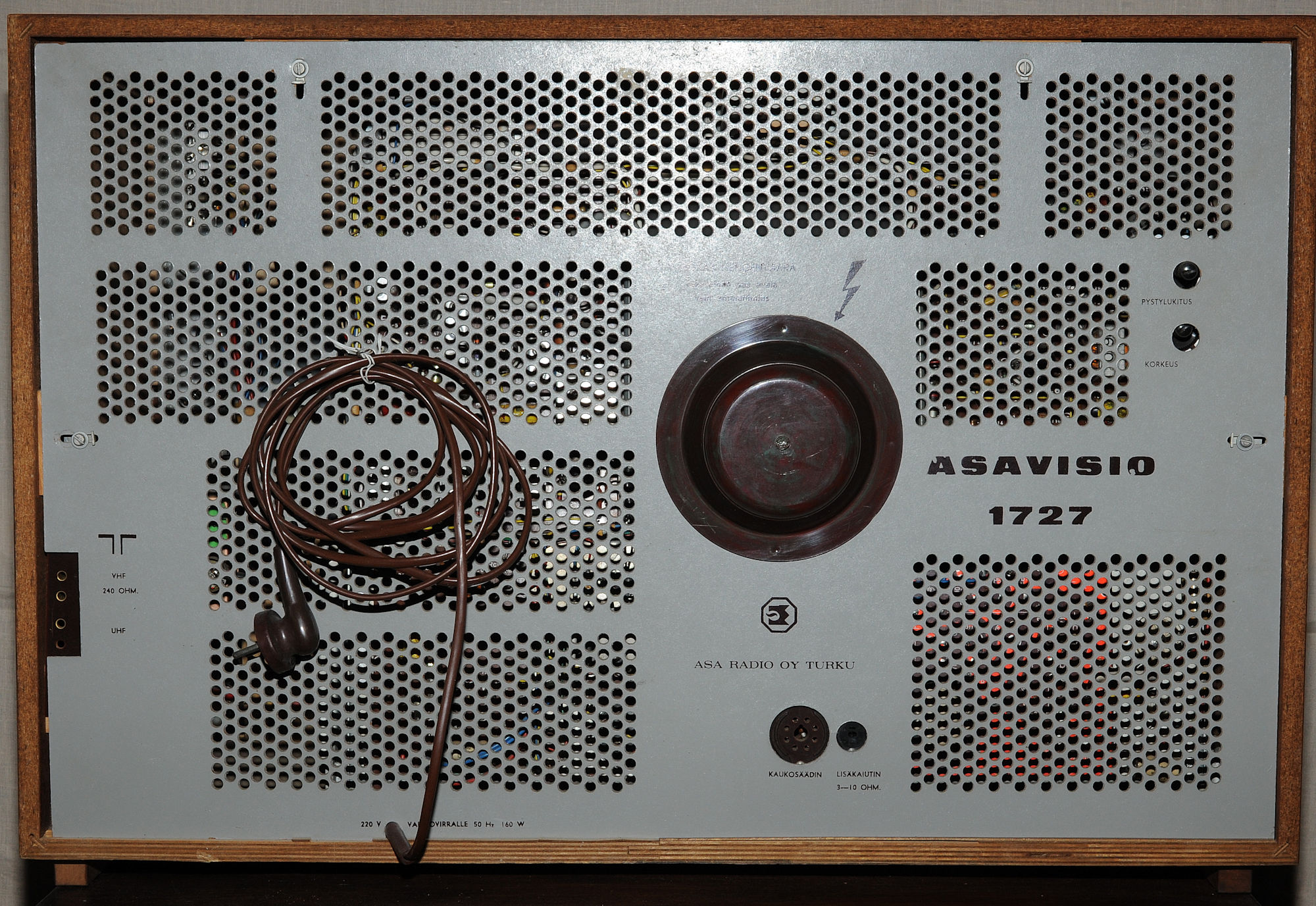

Laatikon mitat: Leveys 76 cm, korkeus 49 cm, syvyys 29 cm + 5 cm, paino 30 kg.
