ASAVISIO 207/61B

ASAVISIO 207/61B

Valmistusvuosi 1959, s/n: 2077881

Teknilliset tiedot:

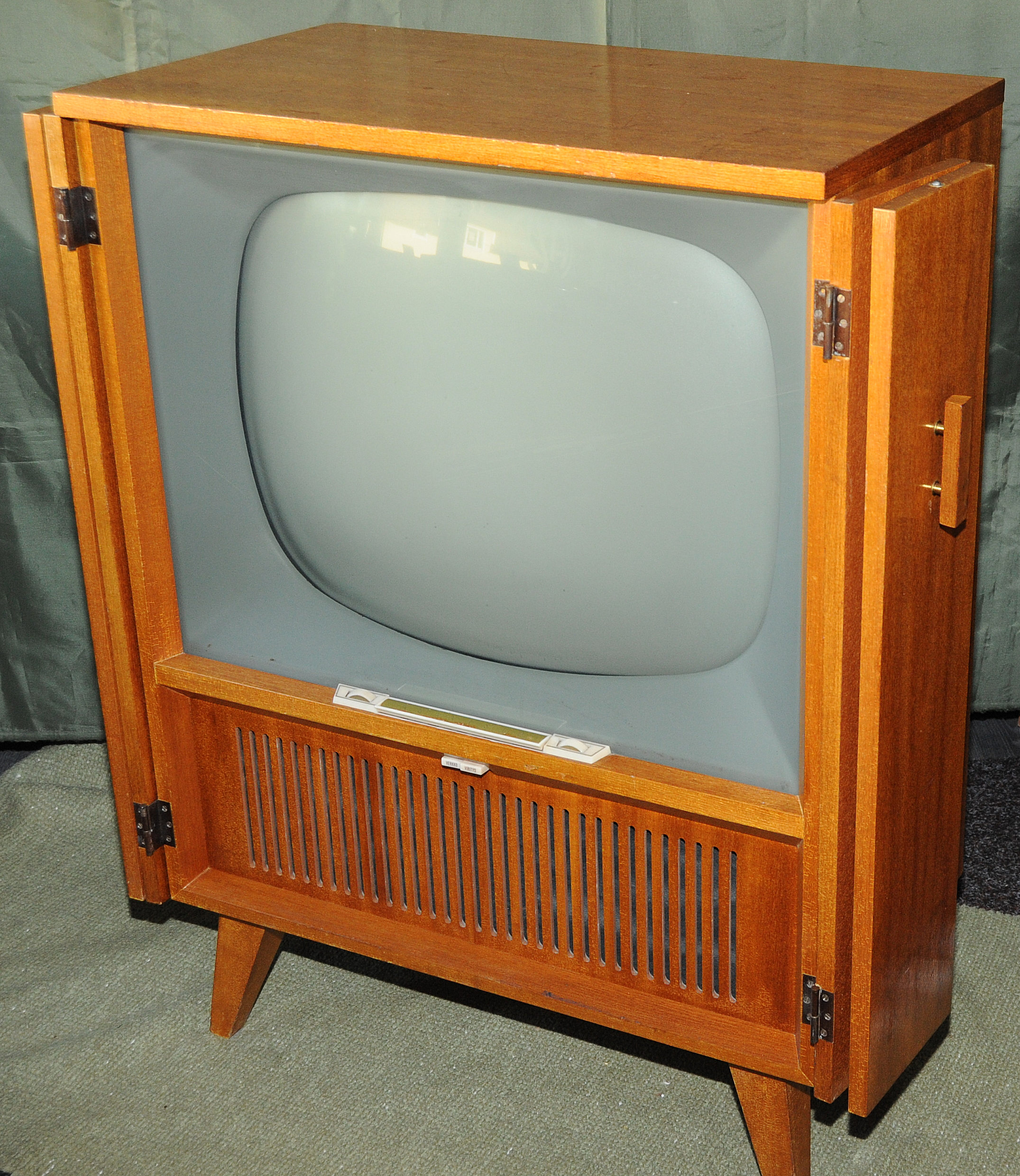

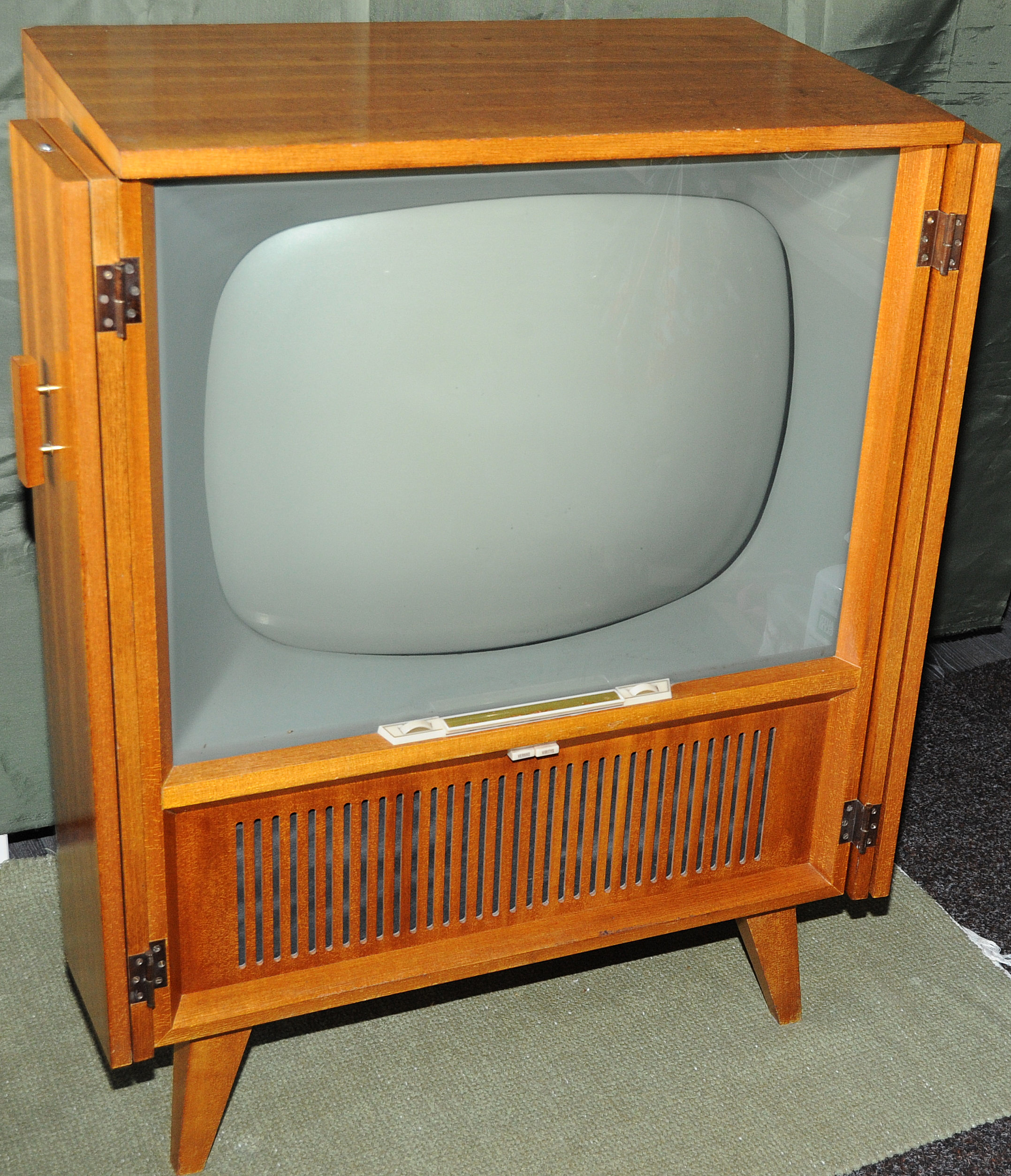

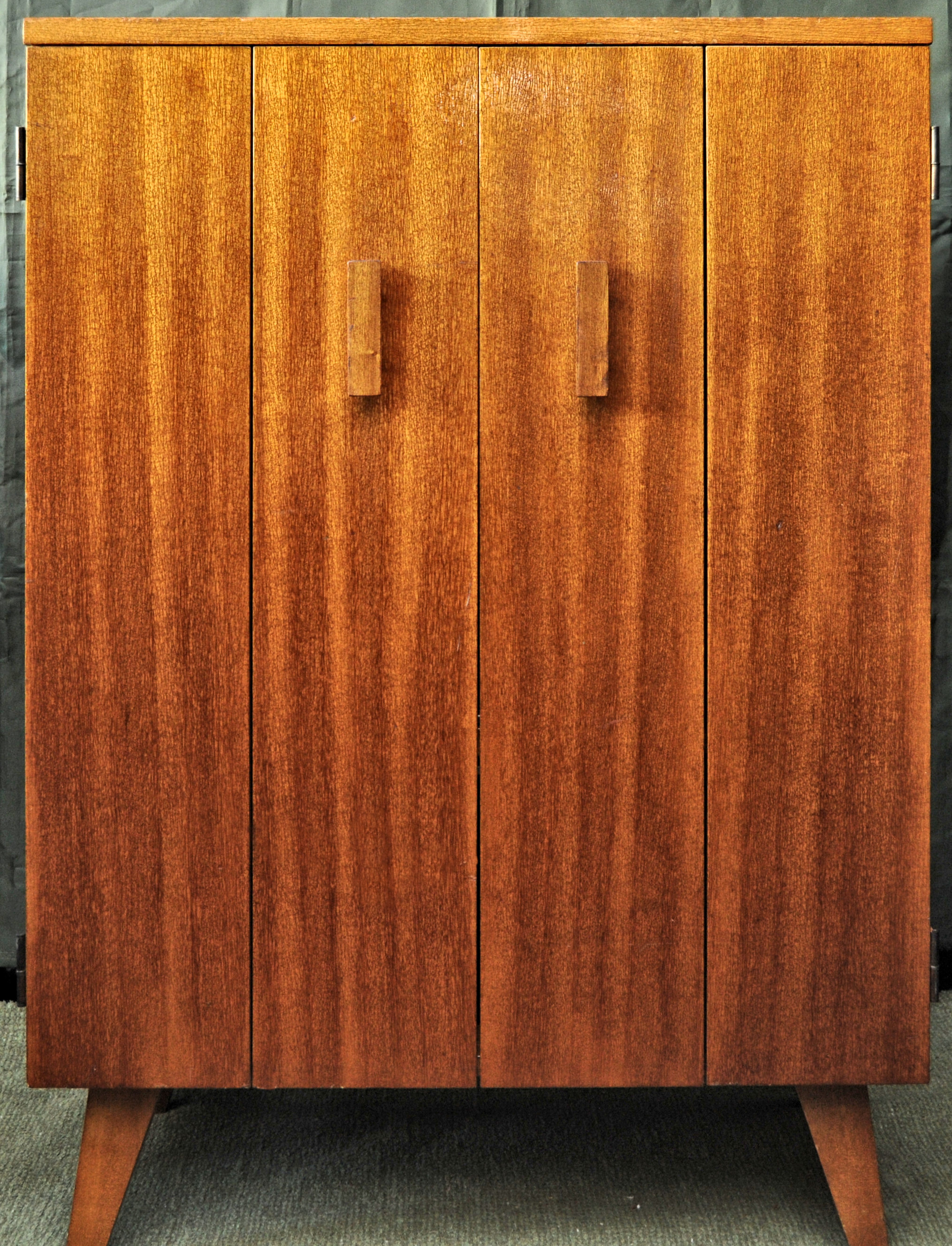

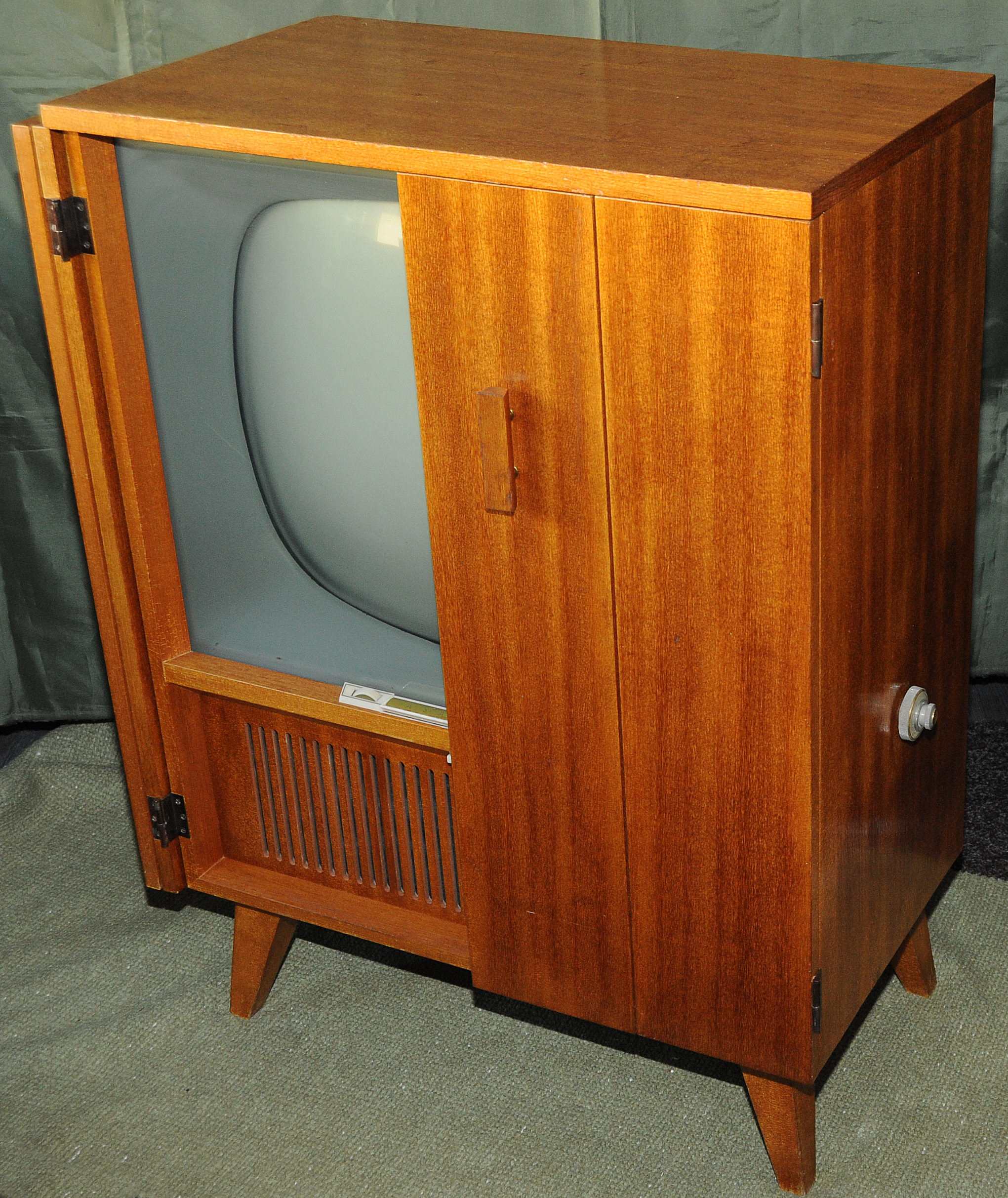

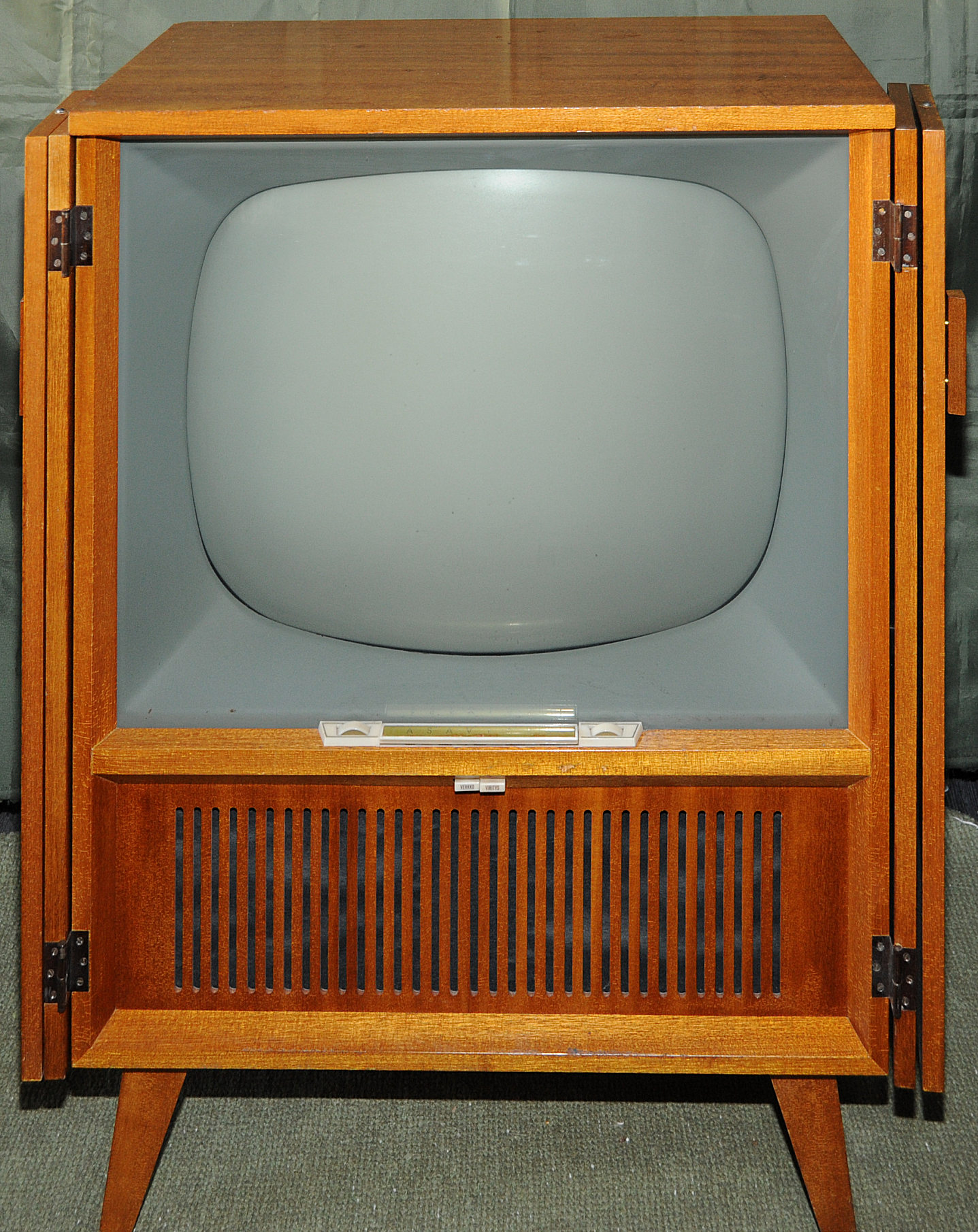

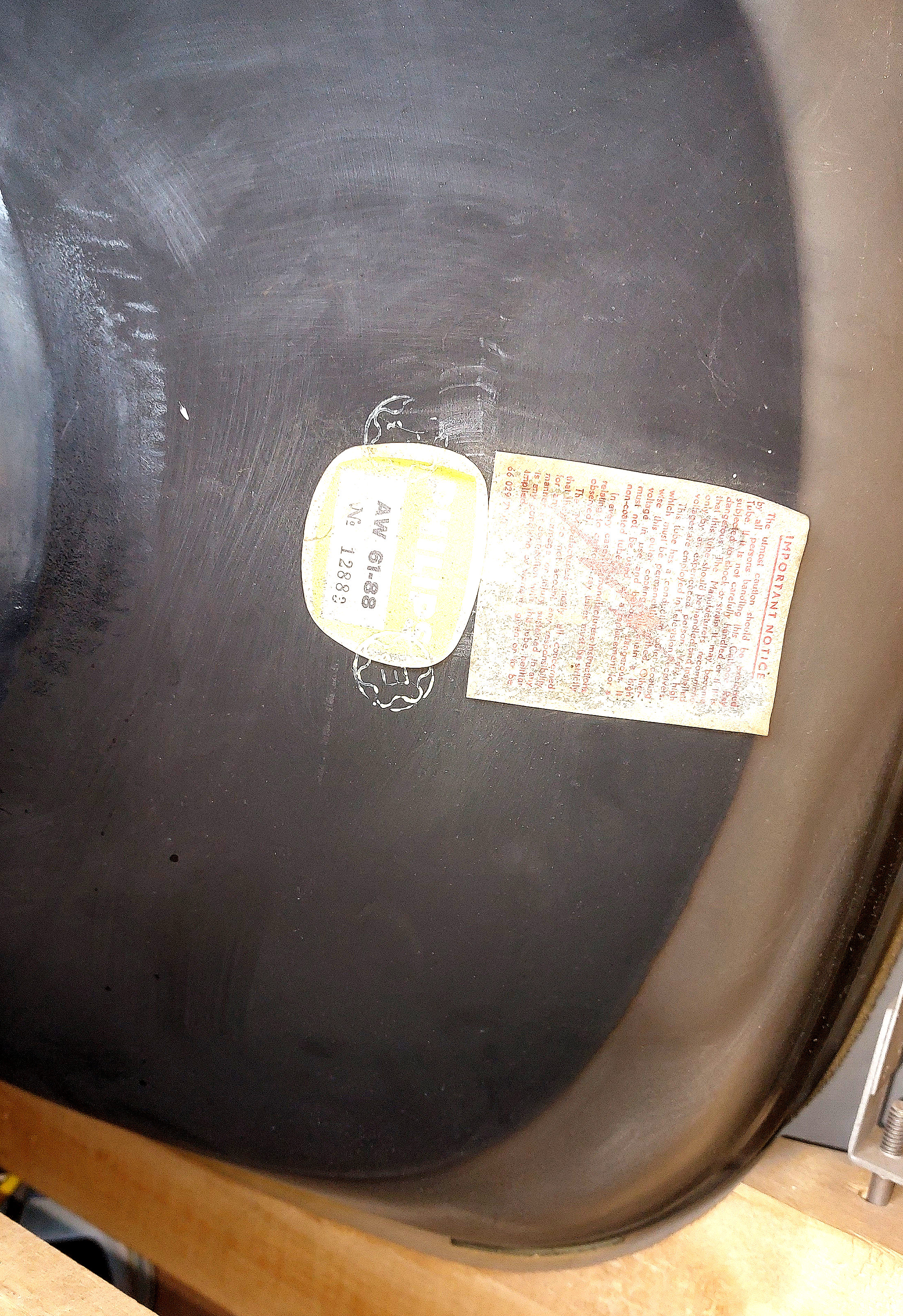

On kaksi samaa mallia pienellä erolla. Malli A on esitteen mukaan ovellinen, ja B-tyyppi ilman ovea. Museossamme oleva, B-malli, on kuitenkin varustettu ovilla. -- Kuvakoko: 42 x 54 cm, (kuvaputken lävistäjä 61 cm). -- Verkkojännite: 220 V, vaihtovirta. -- Tehontarve: 170 W. -- Sulakkeet: 1,25 A, (hidas) ja 0,3 A (hidas). -- Vastaanottoalueet: Asento, 1, alue I, Tallinnan kanava äänineen, Asento 2, alue I, eur.stand., kanava n:o 2, Asennot 3 ja 4, alueet I, eur.stand., kanavat 3, ja 4, Asento 5, alue III, eur.stad., kanava 5. Asennot 6-11, alue III, ovat eur.,standardin mukaiset, kanavat 6-11. Asento 12 on Varakanava. -- Laatikkoantenni: sisäänrakennettu, alueelle III. -- Antennisovitus: 240 Ohmia. -- Kuvavälijakso: 38,9 MHz. -- Äänivälijakso: 33,4 MHz ja 5,5 MHz, (sisäkantoaalto). -- Viritettyjä piirejä: 11, kuvaa ja 6, ääntä varten, lisäksi 9 sulkupiiriä. -- Putkiluku: 20, kuvaputki mukaanluettuna, 4 germaniumdiodia, 1 pii-tasasuuntaaja. -- Putkitoimintoja: 37. -- Putkityypit: 5 kpl EF 80, PL 82, PCC 88, 2 kpl PCF 82, 2 kpl PCF 80, PCL 84, ECH 81, PABC 80, PL 36, PY 83, DY 87, PCL 82, ECC 82. -- Kuvaputki: AW 61-88. -- Pii-tasasuuntaaja: OY 241. -- Fokusointi: Sähköstaattinen, automaattinen. -- Kaukosäätimen liitäntä: Kirkkauden, kontrastin ja äänen voimakkuuden säätöä varten. Kaiuttimet: 2 kpl 6" x 10". -- Laatikon mitat: Leveys: 69 cm, korkeus: 96 cm, syvyys: 38 cm + 8 cm. -- Paino: 48 kg.  Ja TV on tietenkin Sähkötarkastuslaitoksen hyväksymä.
