ASAVISIO 209/61 A

ASAVISIO 209/61 A

Valmistusvuosi 1960/61, s/n: 2091260

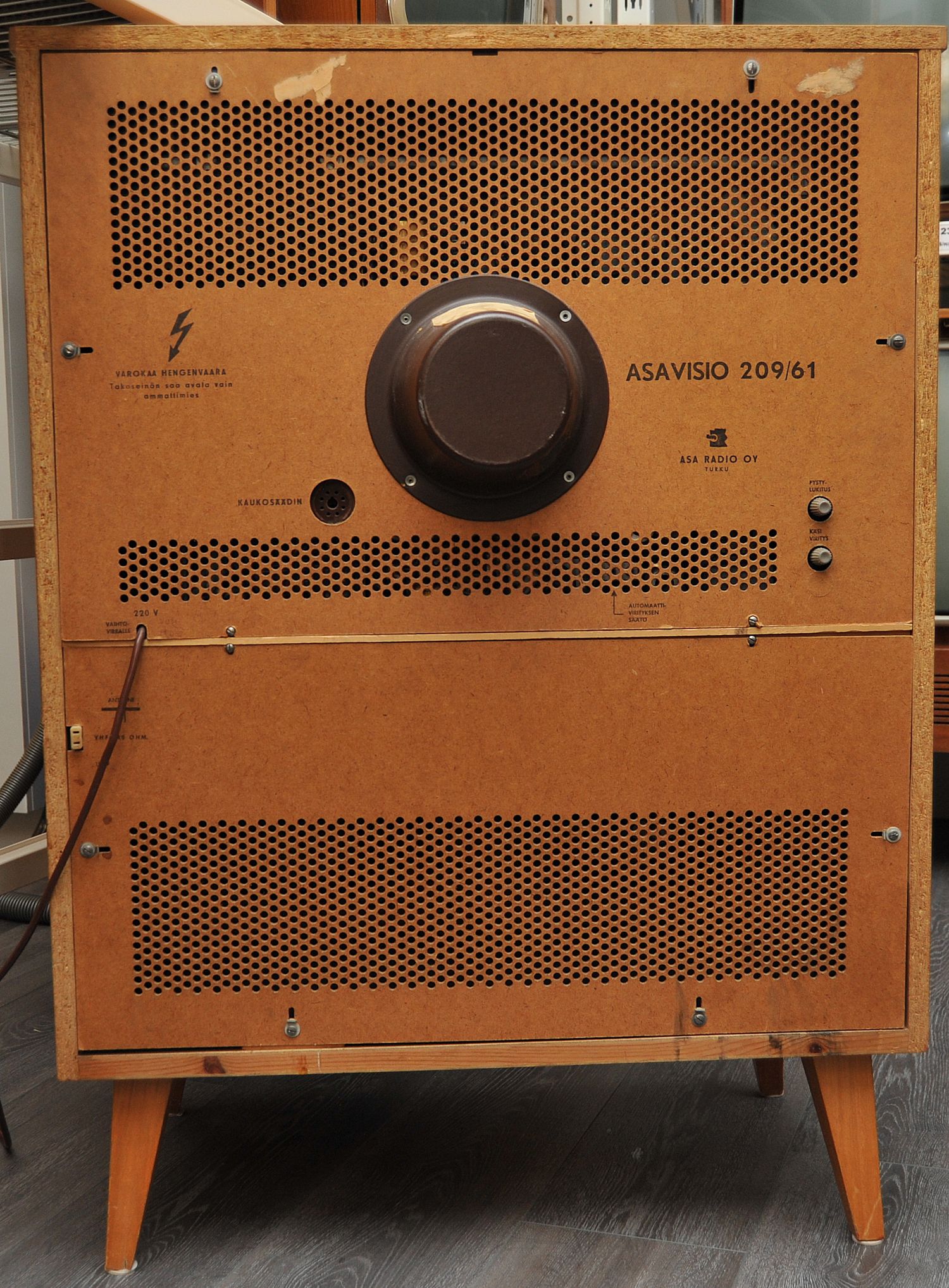

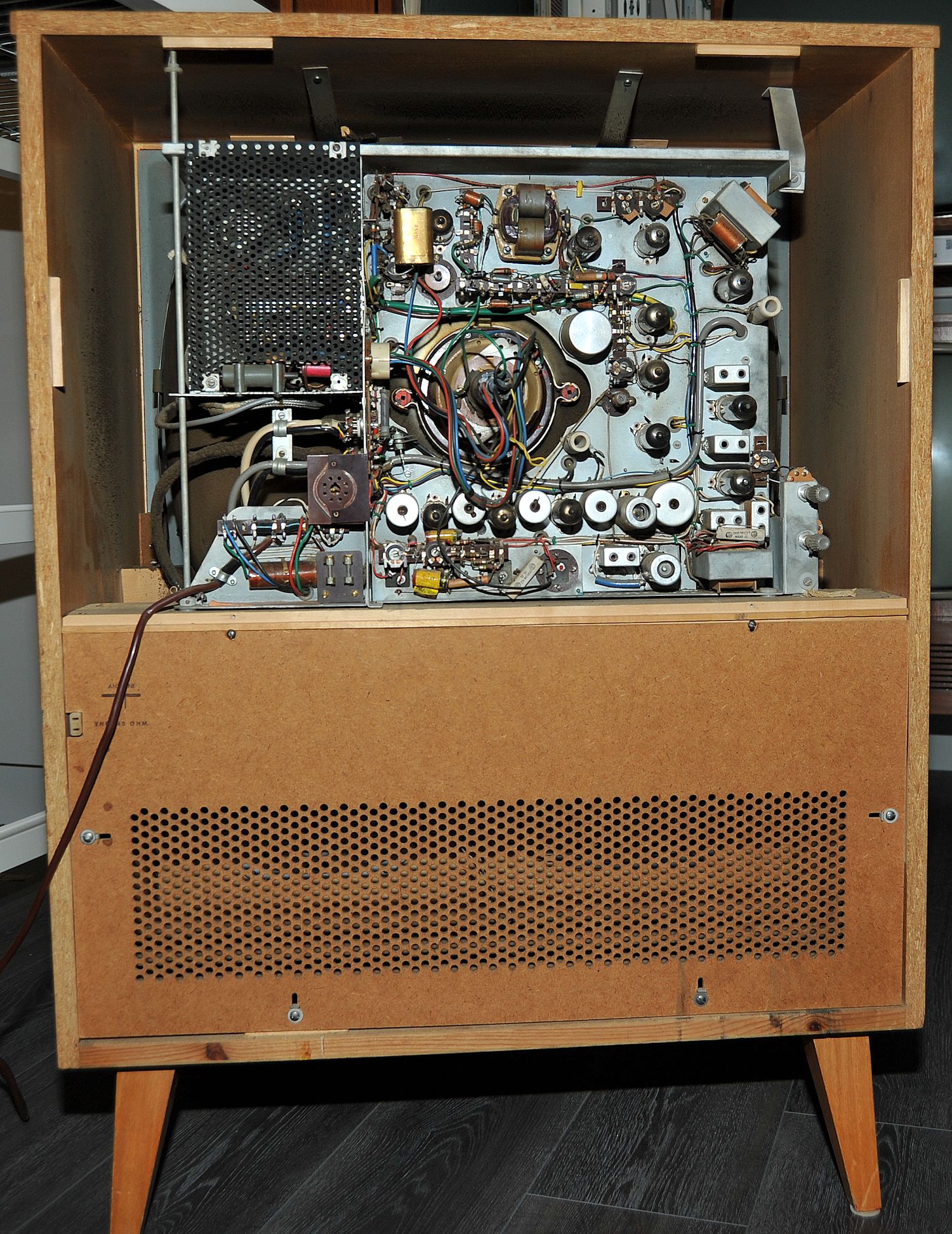

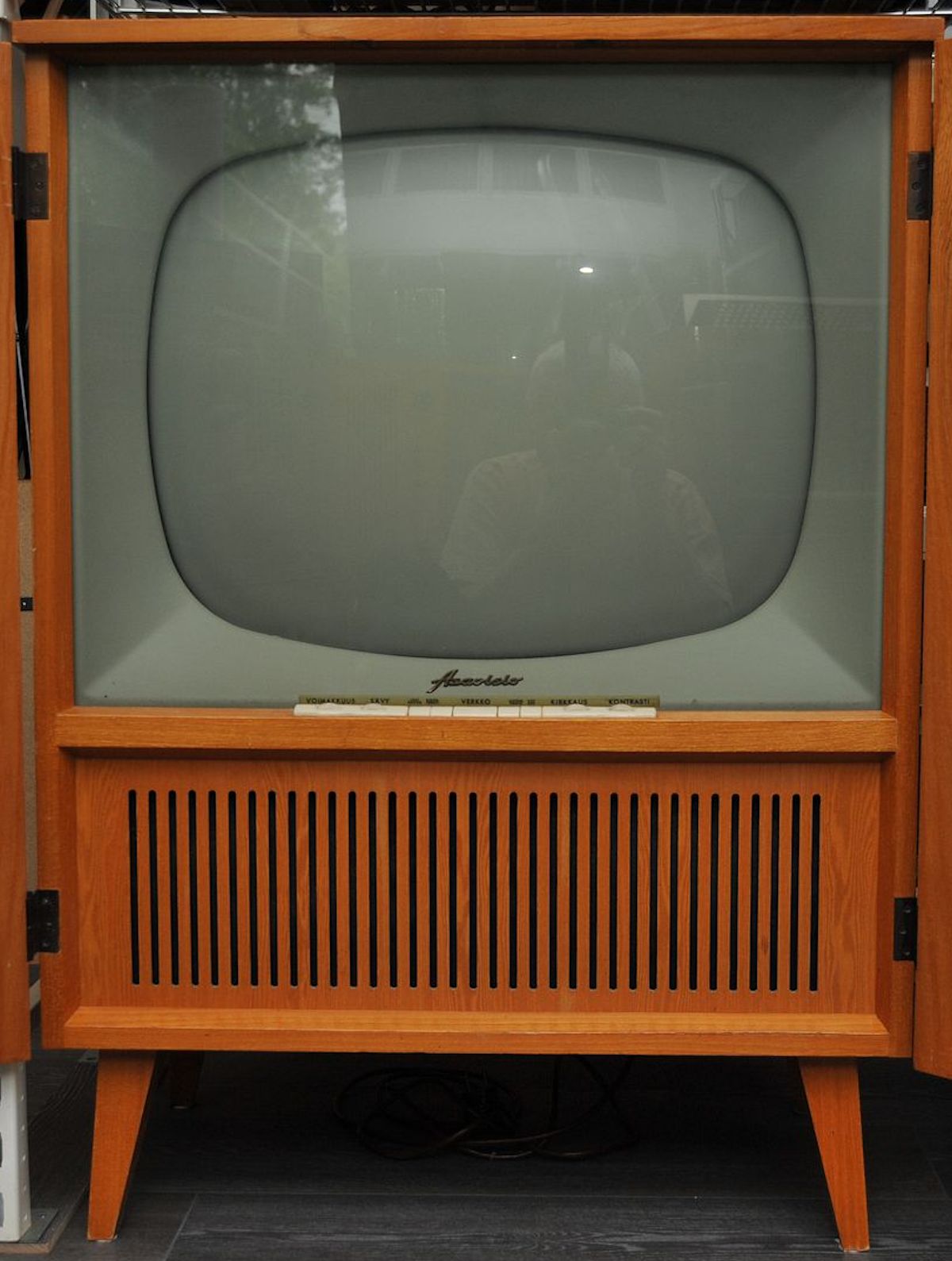

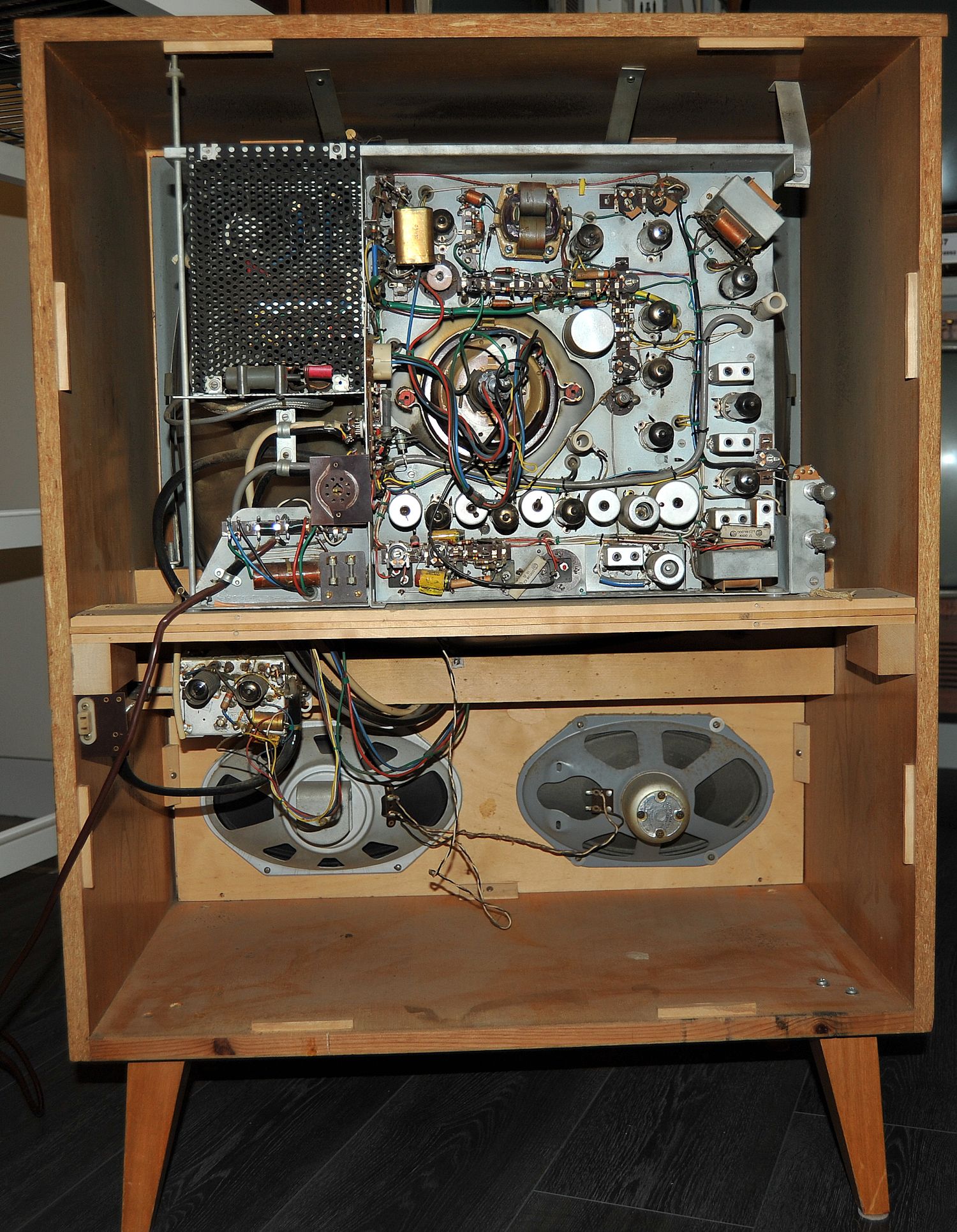

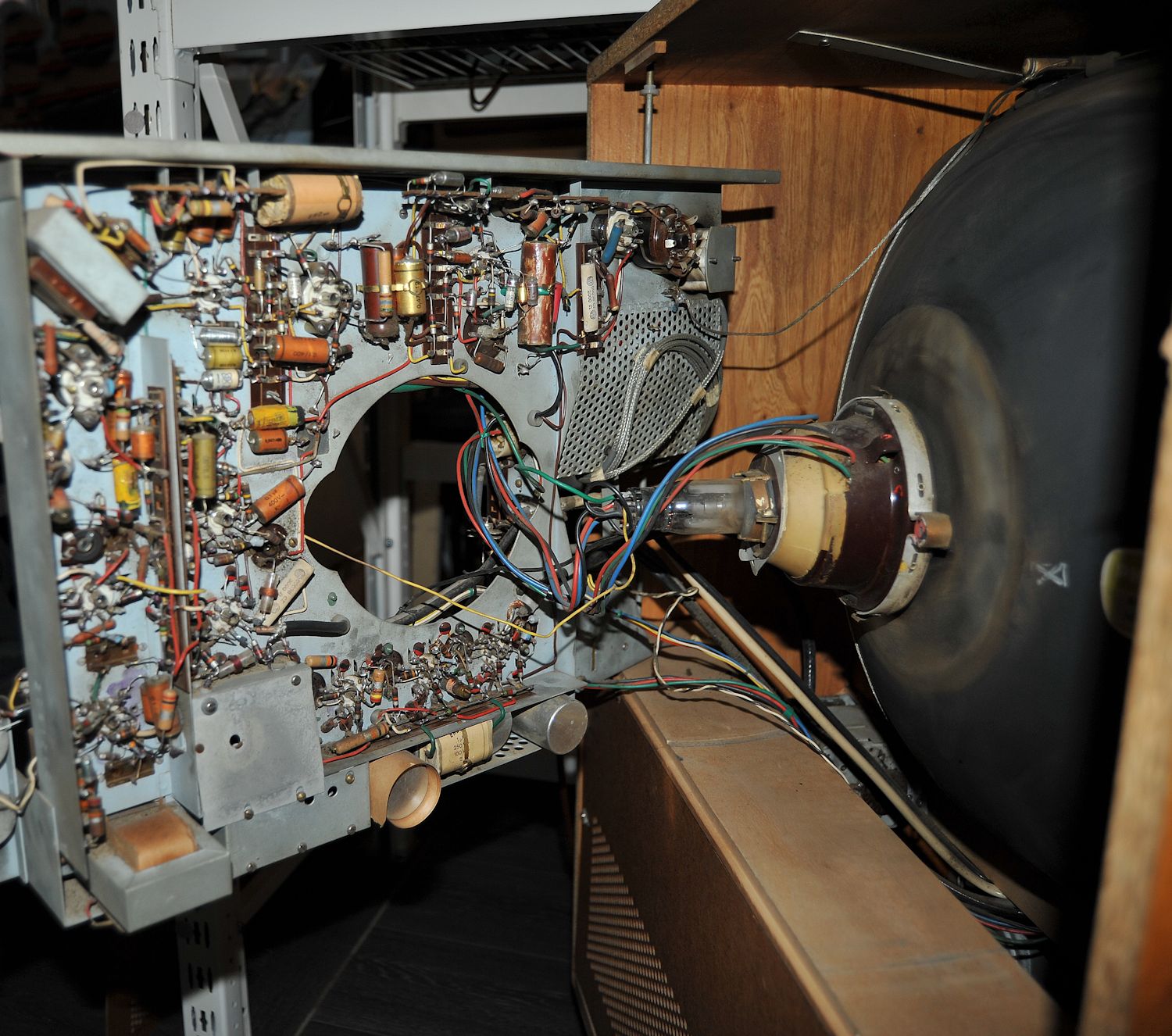

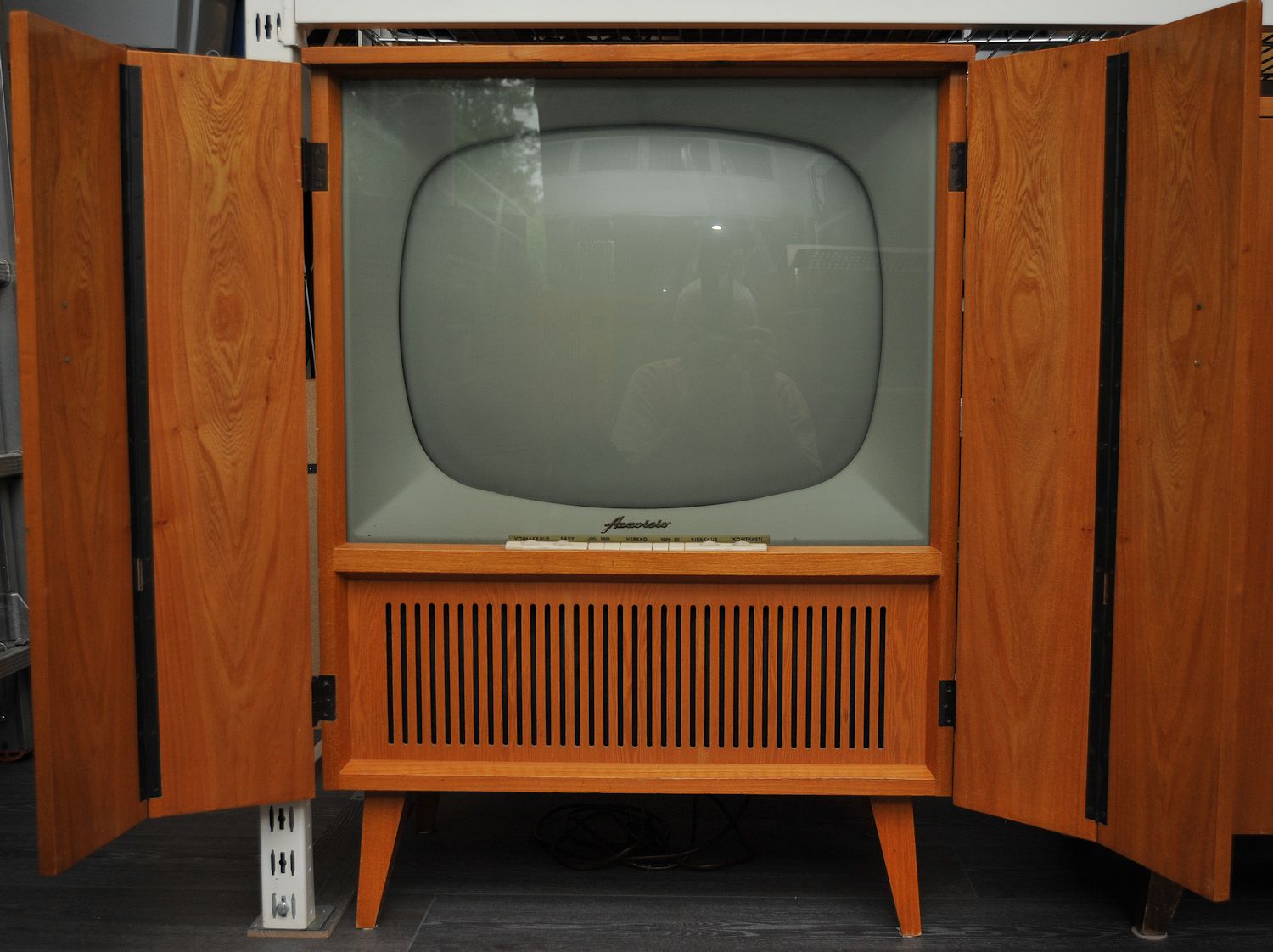

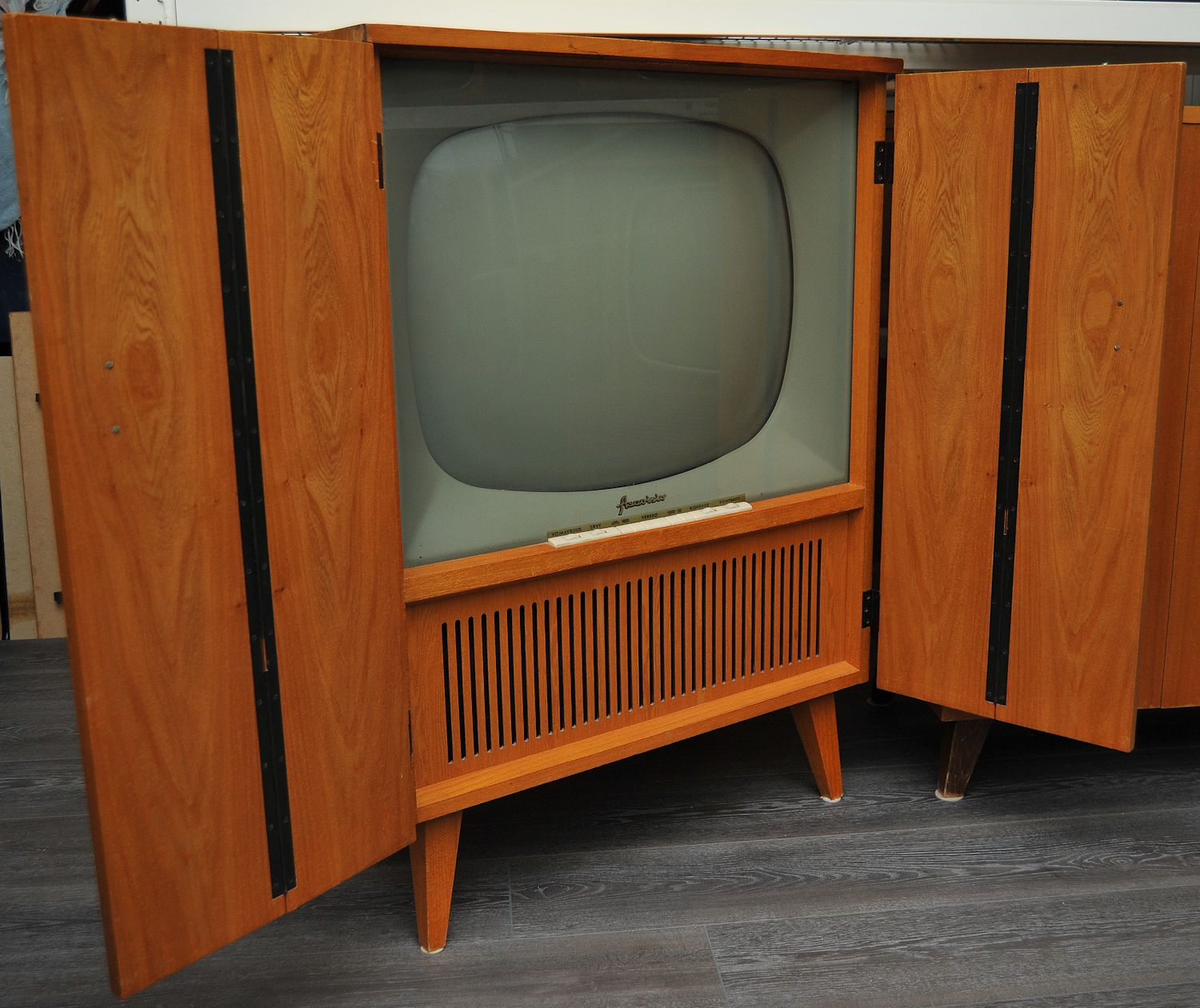

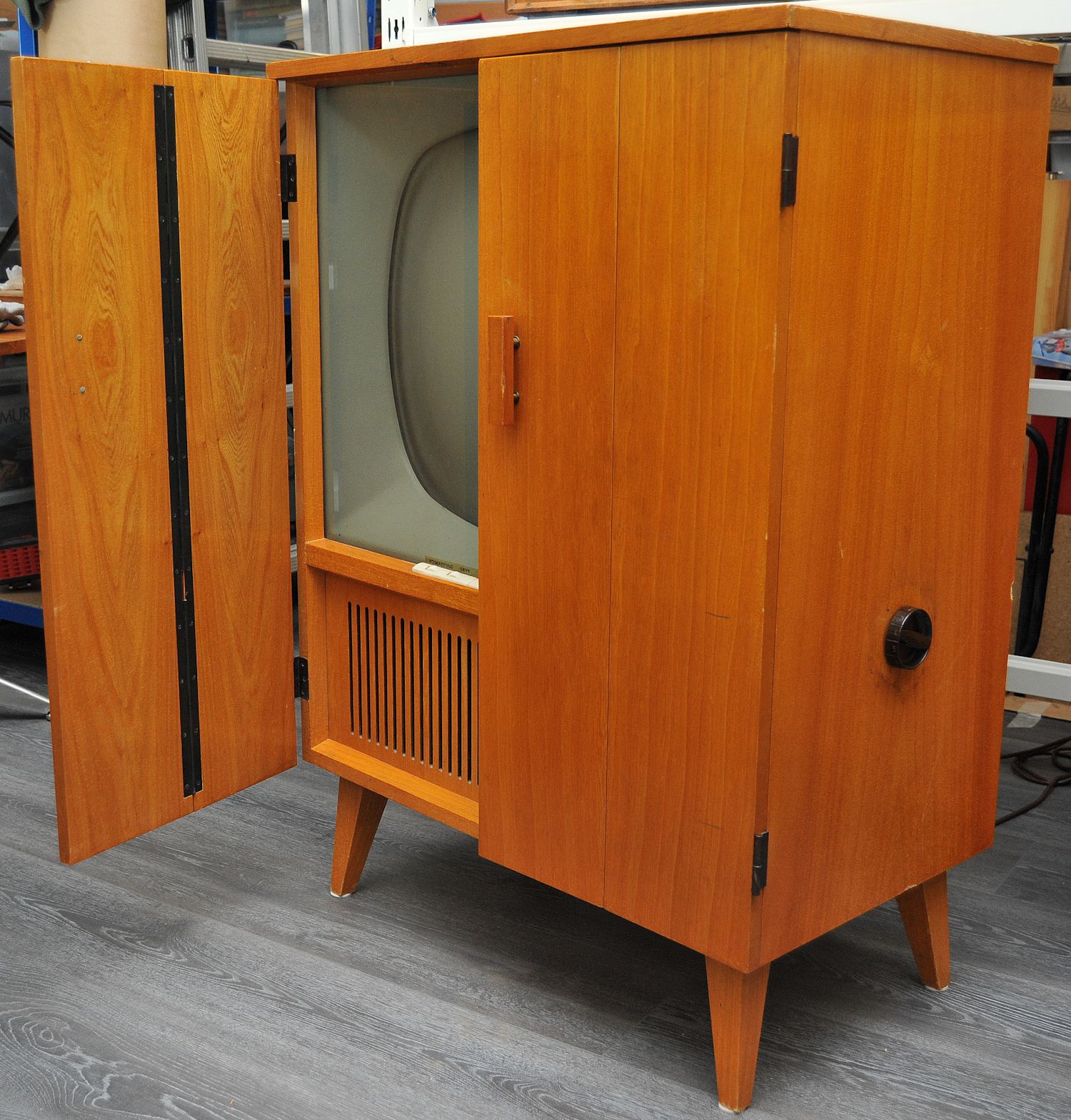

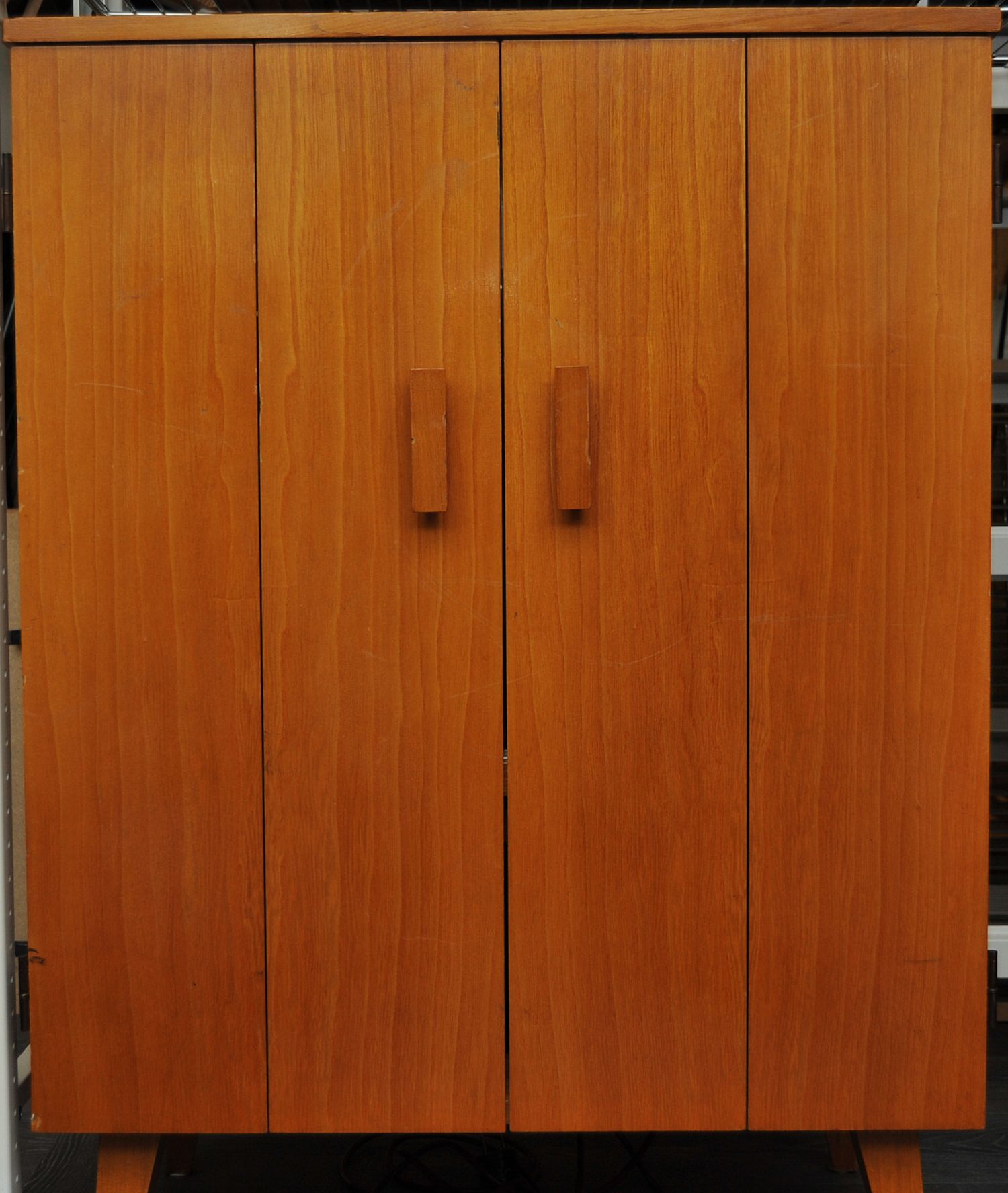

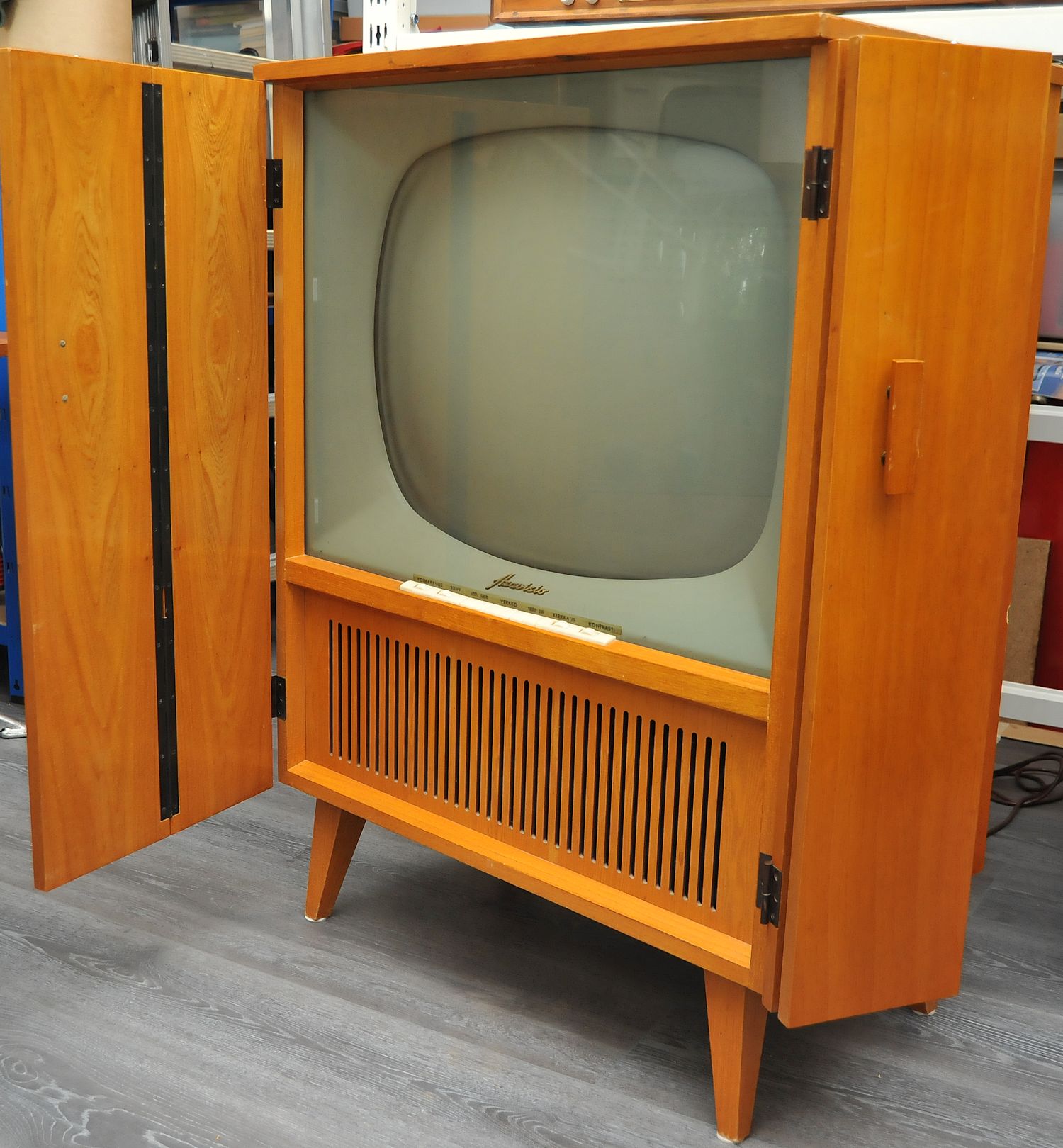

(A: kotelo ovella, B: ilman ovea)

Tekniset tiedot:

Kuvakoko: 42 x 54 cm, kuvan lävistäjä: 61 cm. Verkkojännite: 220 V vaihtovirta. Tehon tarve: noin 170 W. Sulakkeet: 1,25 A ja 0,3 A, molemmat hitaita. Vastaanottoalueet: asento 1, alue 1: Tallinnan kanava äänineen. Alueet 2-11 ovat euroopan standardien mukaiset, alue 12 on varakanava. UHF-lisälaitteella kanavat 13-52 CCIR. Antenniliitäntä 240 ohmia, symmetrinen. Kuvavälijakso: 38,9 MHz. Äänivälijakso: 33,4 MHz, CCIR ja 32,4 MHz, OIR ja 5,5 MHz, Äänijärjestelmä: Yhteistie, (sisäkantoaalto).

Putket ja diodit:

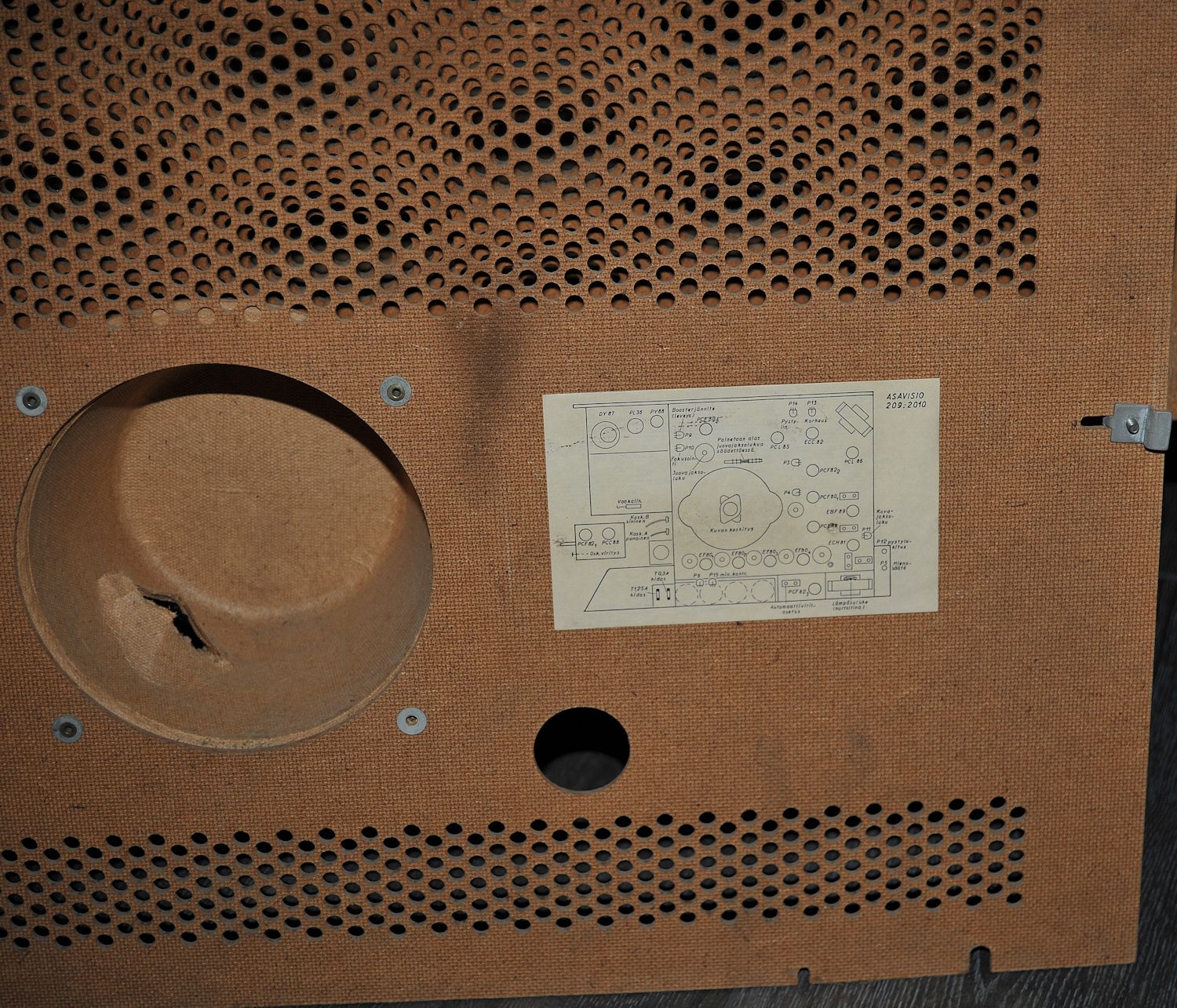

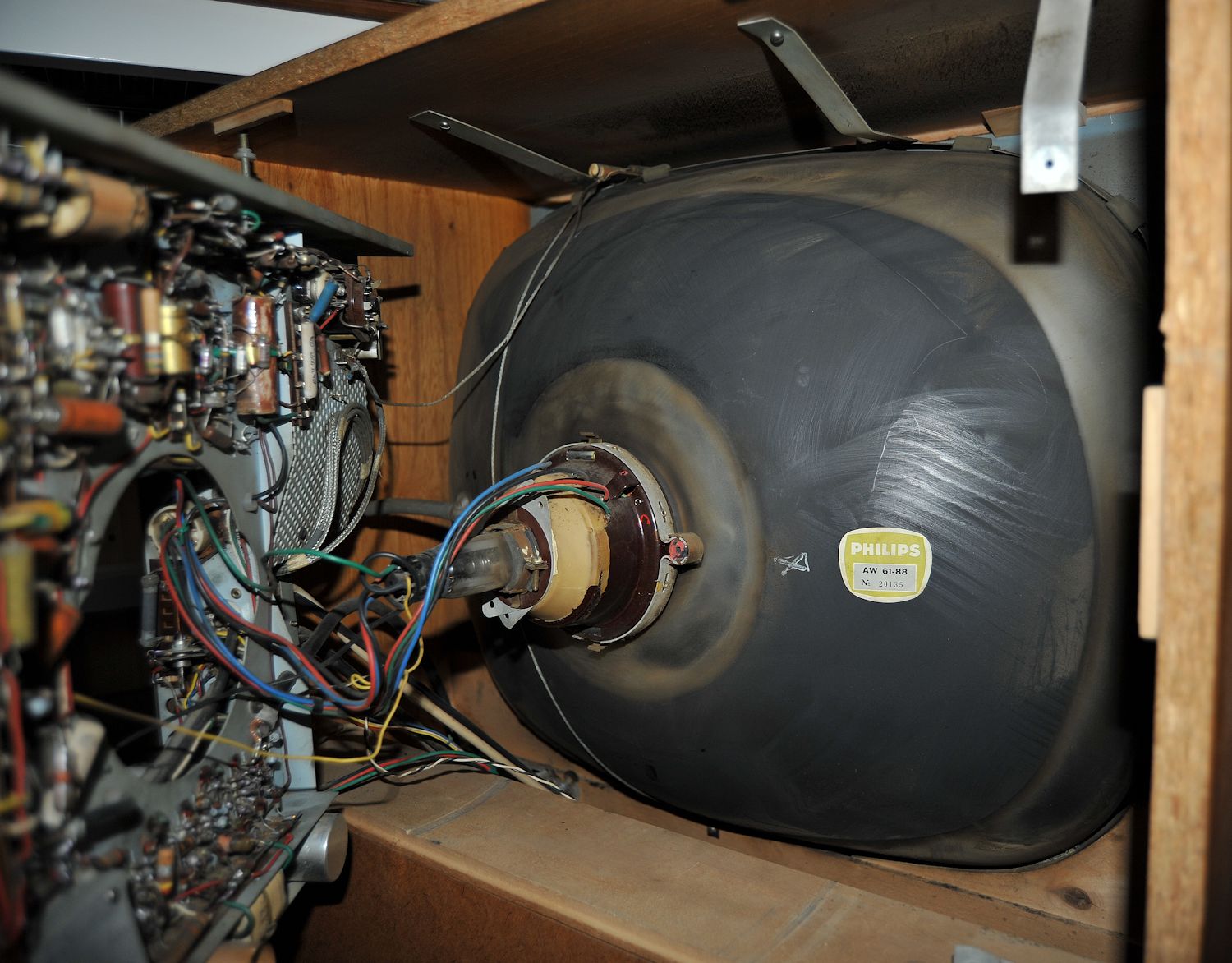

Putkiluku: 20, kuvaputki mukaanluettuna, 10 germ. diodia, 1 valovastus, 1 piitasasuuntaaja, 1 piidiodi, (reaktanssidiodi). Putkitoimintoja: 44. Putket ja germ. diodit: PCC 88, Sj-vahvistin, (kaskodi), PCF 82/1, Oskillaattori ja sekoittaja. OA 200, hienosäätödiodi, EF 80/1, 1. kuva-vj-aste, EF 80/2, 2. kuva-vj-aste, EF 80/3, 3. kuva-vj-aste, EF 80/4, 4. kuva-vj-aste, OA 73/160, Videoilmaisin, PCL 84, Videovahvistin, PCL 84, Aputahdistusilmaisin, ECH 81, OIR-oskillaattori ja sekoittaja, EBF 89, Ääni-vj-vahvistin ja rajoittaja, PCL 86, Pienjaksovahvistin ja äänipääteaste, PCF 80/1, Häiriökäännin, PCF 80/1, 1. Pulssieroitin, PCF 82/2, 2. Pulssieroitin, PCF 82/2, Avainnettu AVS, PCF 80/3, Juovaoskillaattori ja reaktanssiputki, 2 x OA 81/150, Vaiheilmaisin, OA 81/161, Aputahdistuskytkin, PL 36, Juovapääteaste, PY 88, Säästödiodi, (boosterdiodi), DY 87, Suurjännitetasasuuntaaja, ECC 82, Vert. pulssin leikkain, ECC 82,  Sulkuoskillaattori, PCL 85, vertikaalipääteaste, PCL 85, Vastakytk. vert. vahvistin, EBF 89, AVS-kynnysdiodi ja alkuhurinan vaimennusdiodi.  AW 61 - 88, Aluminisoitu 110 asteen suorakulmakuvaputki sähköstaattisella fokusoinnilla. ORP 60, Valovastus, automaattinen kontrasti- ja kirkkaussäädin. Piitasasuuntaaja: OY 241. Kaiuttimet: 2 kpl 6" x 10". Laatikon mitat: leveys: 69 cm, korkeus: 96 cm, syvyys 38 cm + 8 cm. Paino: 48 kg. Sähkötarkastuslaitoksen hyväksymä.
