ASAVISIO 2445

ASAVISIO 2445

Valmistusvuosi 1966, s/n: 432657

ASAVISIO 2445. Uutta muotoilua edustava vastaanotin. Laatikon puhtaita linjoja korostavat pysty- ja pituussuunnassa olevat puuleikkaukset. Vastaanotin on täysin automatisoitu. Se on varustettu Memo-Matic kanavanvalitsijalla. Tämänkin mallin käyttövarmuutta lisäävät uudet pii-planar transistorit.

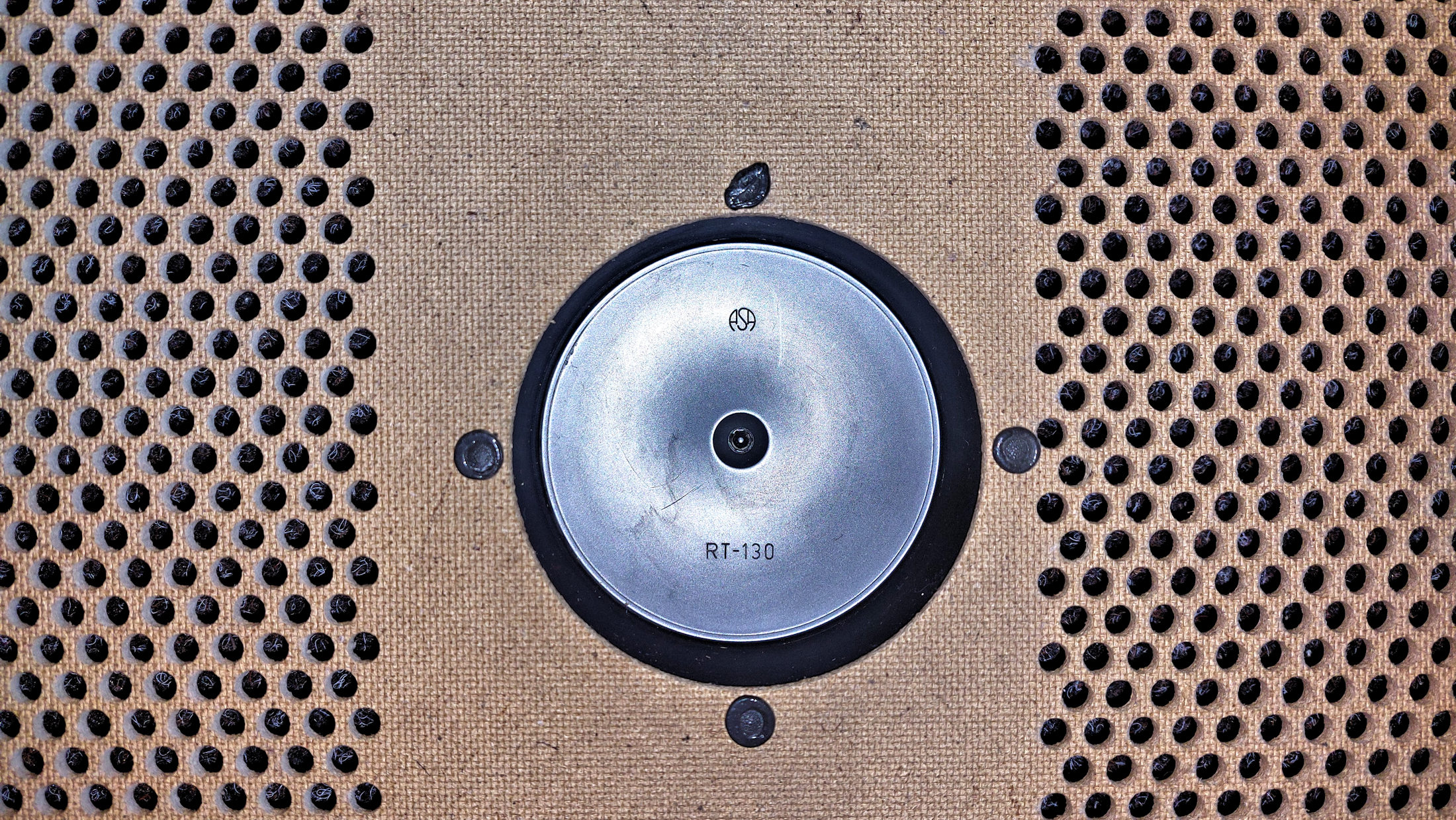

  Täydellinen automatiikka. Teräskuvaputki, kuvakoko 38x48 cm, 23", (kuvan lävistäjä 59 cm). Verkkojännite: 220 V, vaihtovirta, jännitteen vaihtokytkin 220 V/240 V. Tehon tarve: 140 W. Sulakkeet: 1,25 A, hidas ja 0,315 A, hidas. Lämpösulakkeet: 220 ohmia vert.pääteasteelle ja 500 ohmia äänipientaajuusasteelle. Antenniliitännät: 240 ohmia symmetrinen VHF ja 240 ohmia symmetrinen myös UHF-alueelle. Vastaanottoalueet: VHF-alue: kanavat 2-11 CCIR. UHF-alue: lisälaitteella, (kanavat 21-69). OIR-ääni lisälaitteella. Kuvavälijakso: 38,9 MHz. Äänivälijakso: 33,4 MHz CCIR ja 32,4 MHz OIR. Vaakapoikkeutus: VDR-kytkennällä, (V 1), vakavoitu. Pystypoikkeutus: VDR-kytkennällä, (V 4) ja NTC-vastuksella, vakavoitu.

Putkiluku 7, kuvaputki mukaanluettuna. Diodit, (13 kpl): OA 81, viivästystransistorin kytkindiodi, OA 90, erillinen ilmaisin äänikantoaallolle, OA 90, videoilmaisin, OA 161, suojadiodi, OA 161, AVS-transistorin suojadiodi, 2 x AA 119, ääni-ilmaisin, P3/2D, vaiheilmaisin, S10AR2, hehkutehon puolittaja, S10AR2, anoditasasuuntaaja, OA 161, sammutuspulssin leikkain, OA 161, minimikirkkausjännitteen tasasuuntaaja, 1Z15T10, transistorivirtalähteen vakavointi. Erikoisvastukset, (5 kpl): E298GD/A265, vaakapoikkeutusvakavointi, 2 x E298ZZ/01, jälkipisteen sammutus, E298GD/A258, kuvankorkeuden vakavointi, E298GD/A258, paluujännitehuipun rajoitin. NTC-1K50-210, kanavanvalitsimen oskillaattorin toimintapisteen vakavointi, NTC-100102 hehkupiirin syöksyvirran rajoitin. Transistorit, (17 kpl, plus 1 kpl OIR-lisälaitteessa): AF 180, st.vahvistin, AF 178, oskillaattori, AF 178, sekoitin, BF 167, 1. kuva VT-vahvistin, BF 167, 2. kuva VT-vahvistin, BF 173, 3. kuva VT-vahvistin, BC 118, video-ohjainaste, (emitteriseuraaja), BF 110, videopäätevahvistin, BC 116, AVS-viivästys, 2N2924, häiriönkäännin, 2N2924, pulssierotin, BFY 39/II, Pulssivahvistin ja N-pulssin muokkain, 2N2924, AVS-tasavirtavahvistin, BC 118, avainnettu AVS, BF 159, I ääni VT-vahvistin, BF 159, II ääni VT-vahvistin, 2N2924, pulssivahvistin, AF 127, OIR-oskillaattori, (lisälaite). Putket, (6 kpl): PCL 86, pientaajuus- ja äänipäätevahvistin, PCL 85, pystypoikkeutusoskillaattori ja pystypoikkeutuspääteaste, PCF 802, reaktanssiputki ja juovaoskillaattori, PL 500, juovapääteputki, PY 88, boosterdiodi, DY 87, suurjännitetasasuuntaaja. Kuvaputki: A59-11W, aluminisoitu 110 asteen kuvaputki sähköstaattisella fokusoinnilla. Pii-tasasuuntaaja: 2xBY250. Kaiuttimet: 4"x6".

Laatikon mitat: Leveys 69 cm, korkeus 50 cm, syvyys 30 cm + 5 cm, paino  kg.
