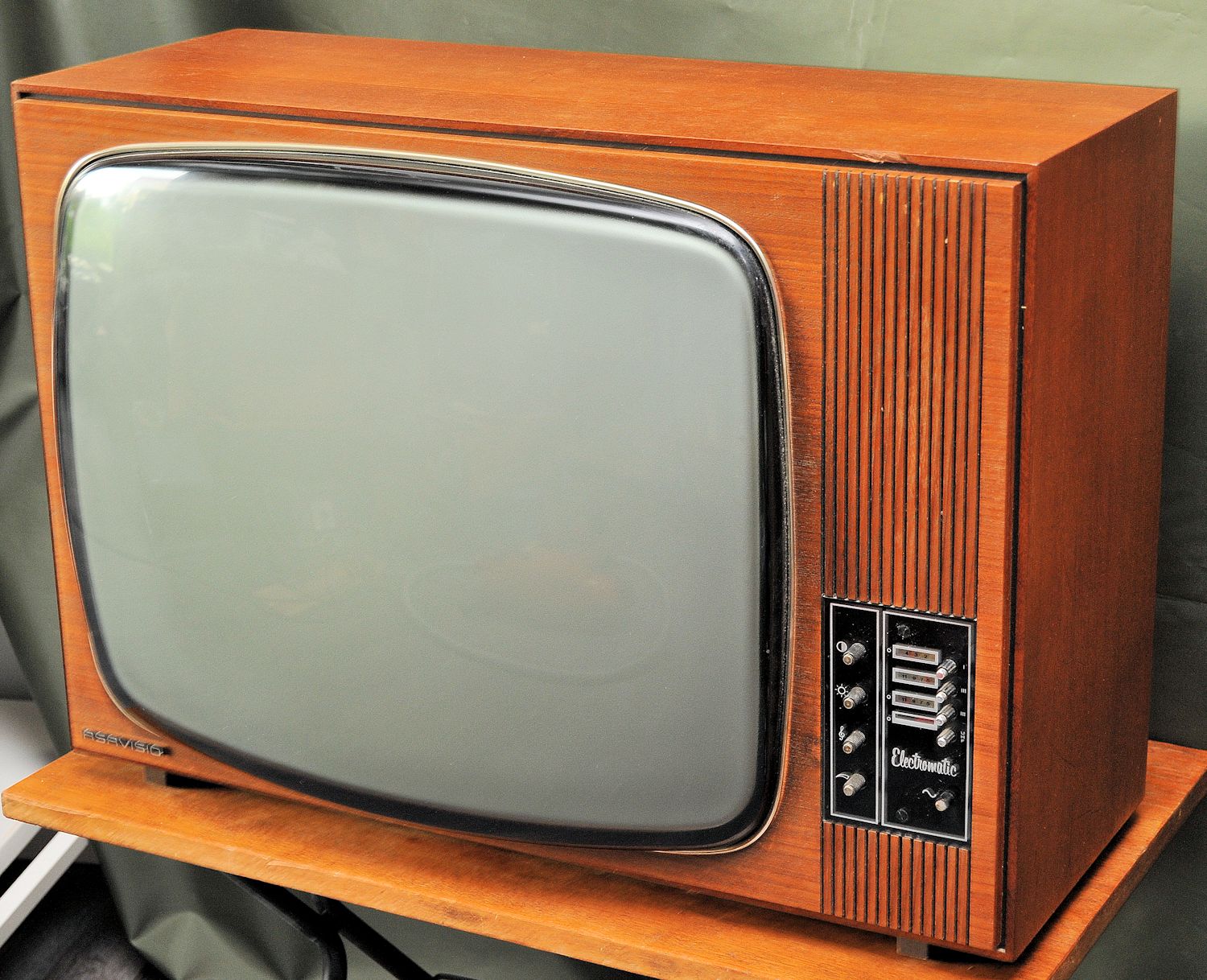

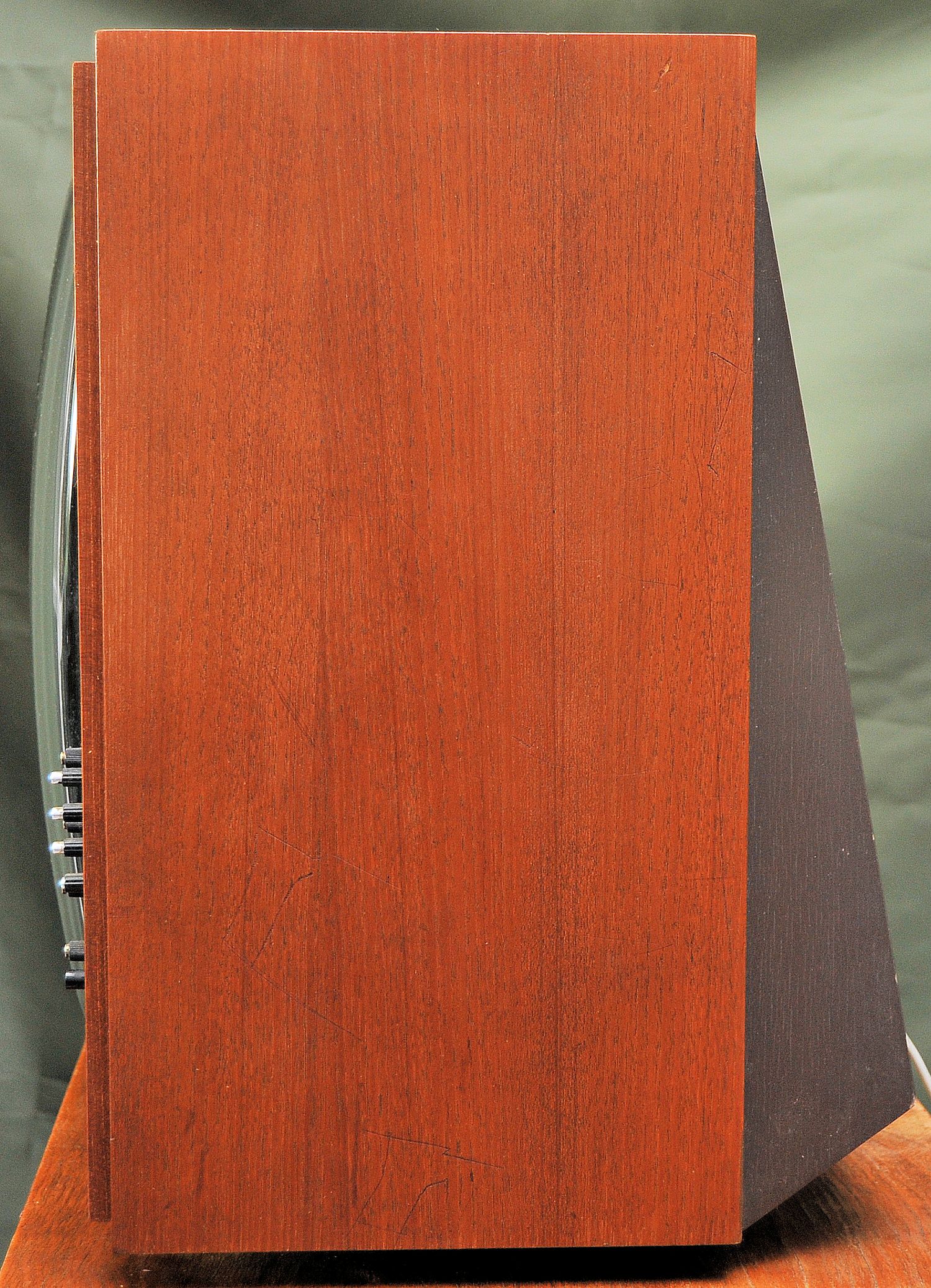

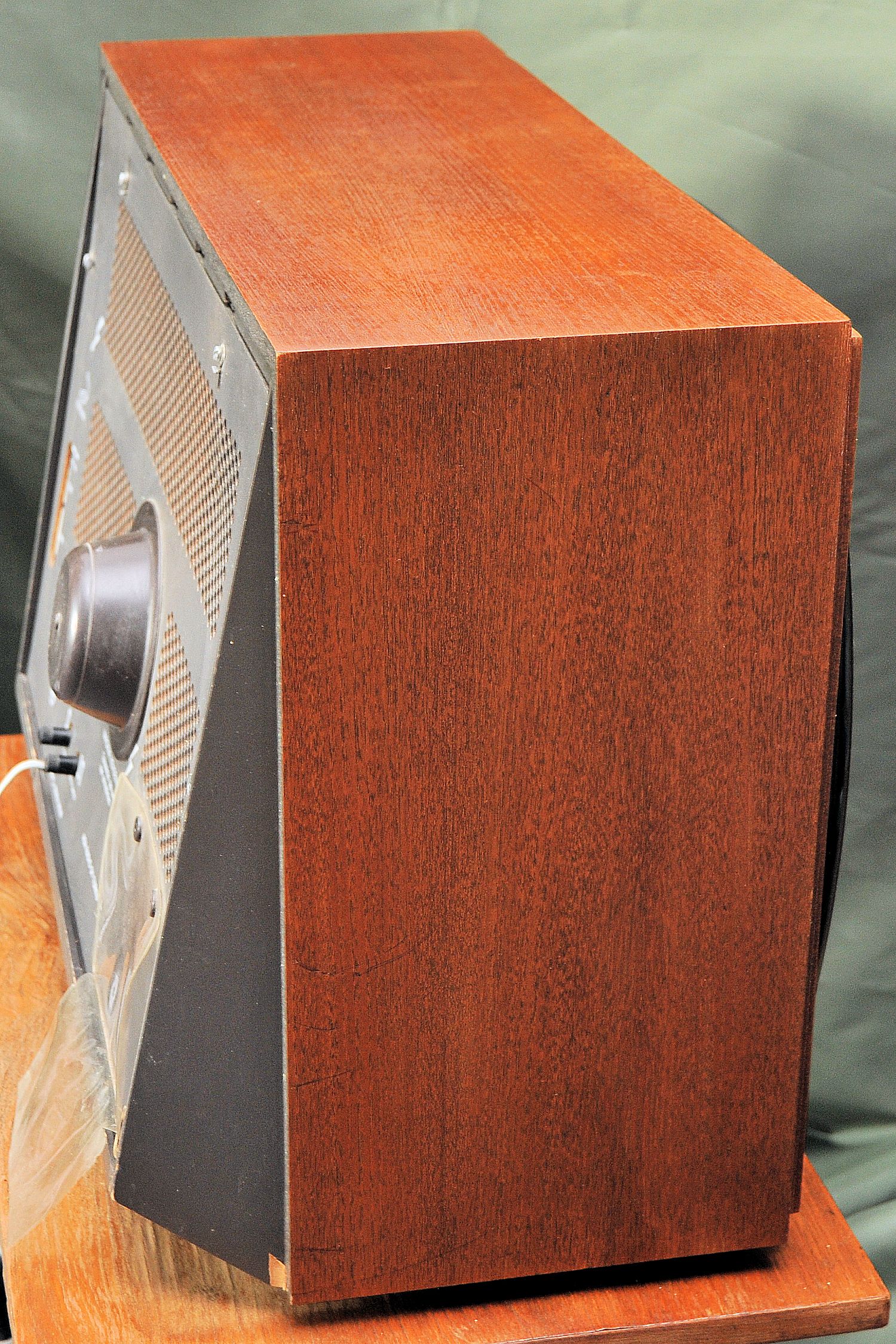

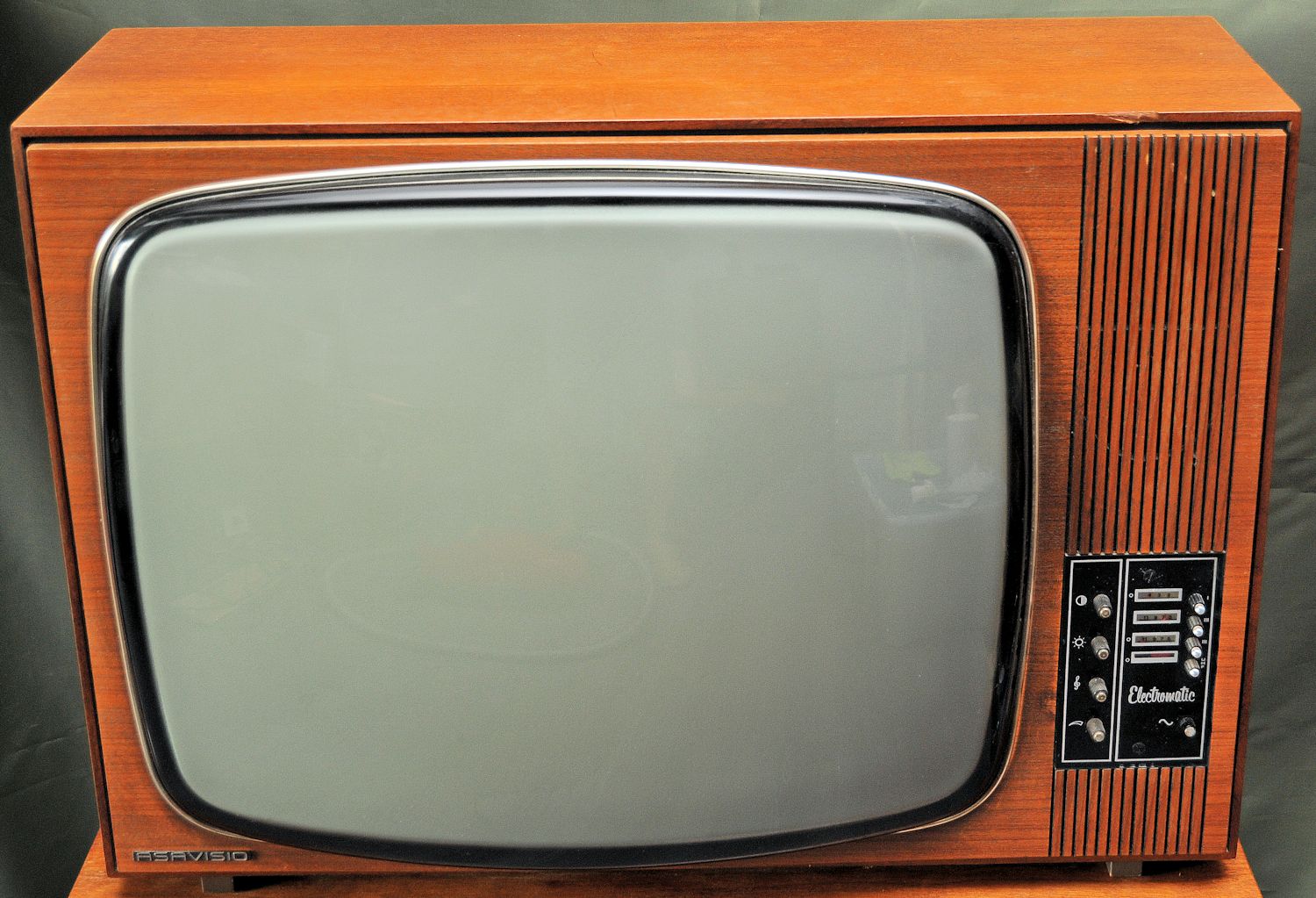

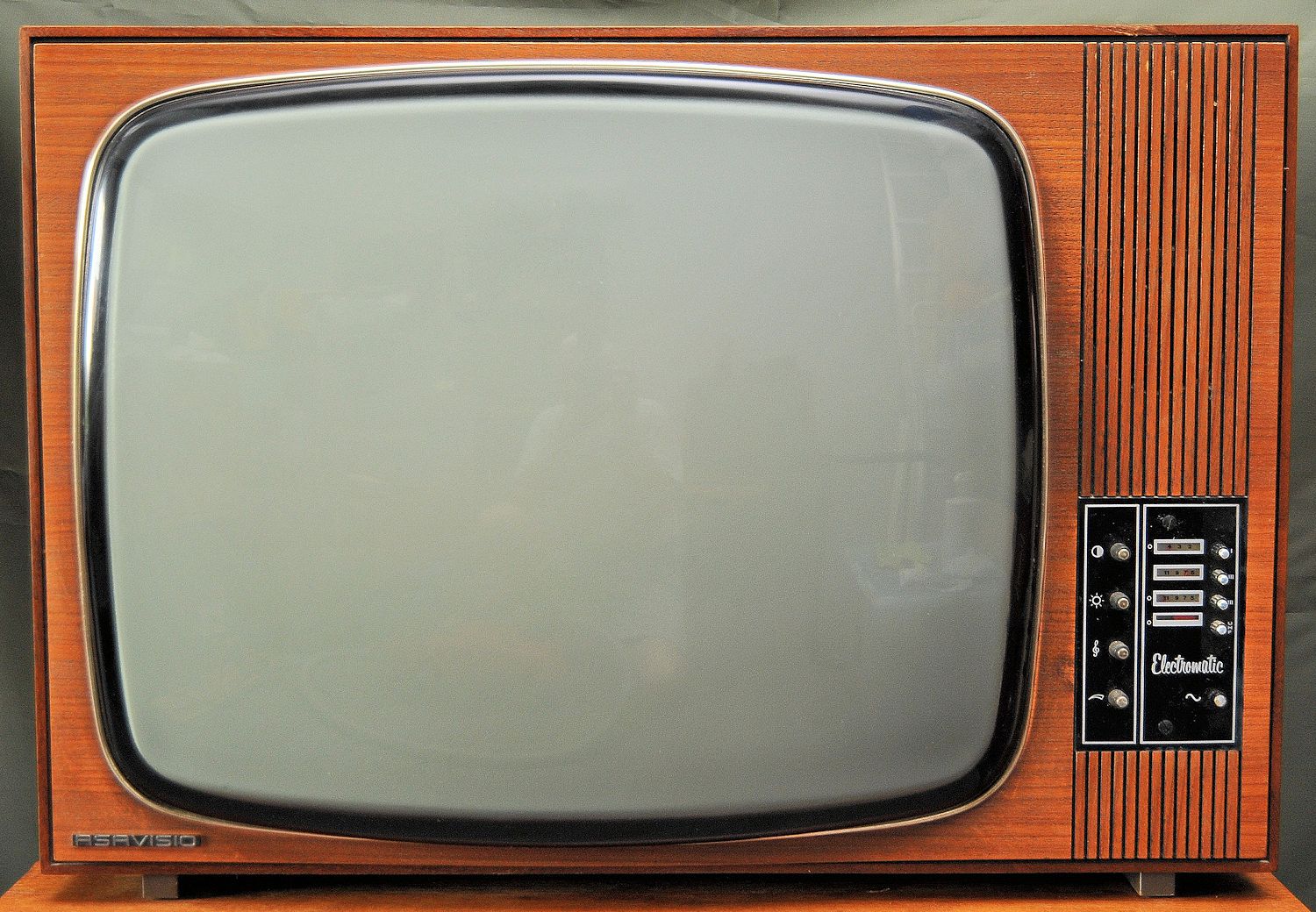

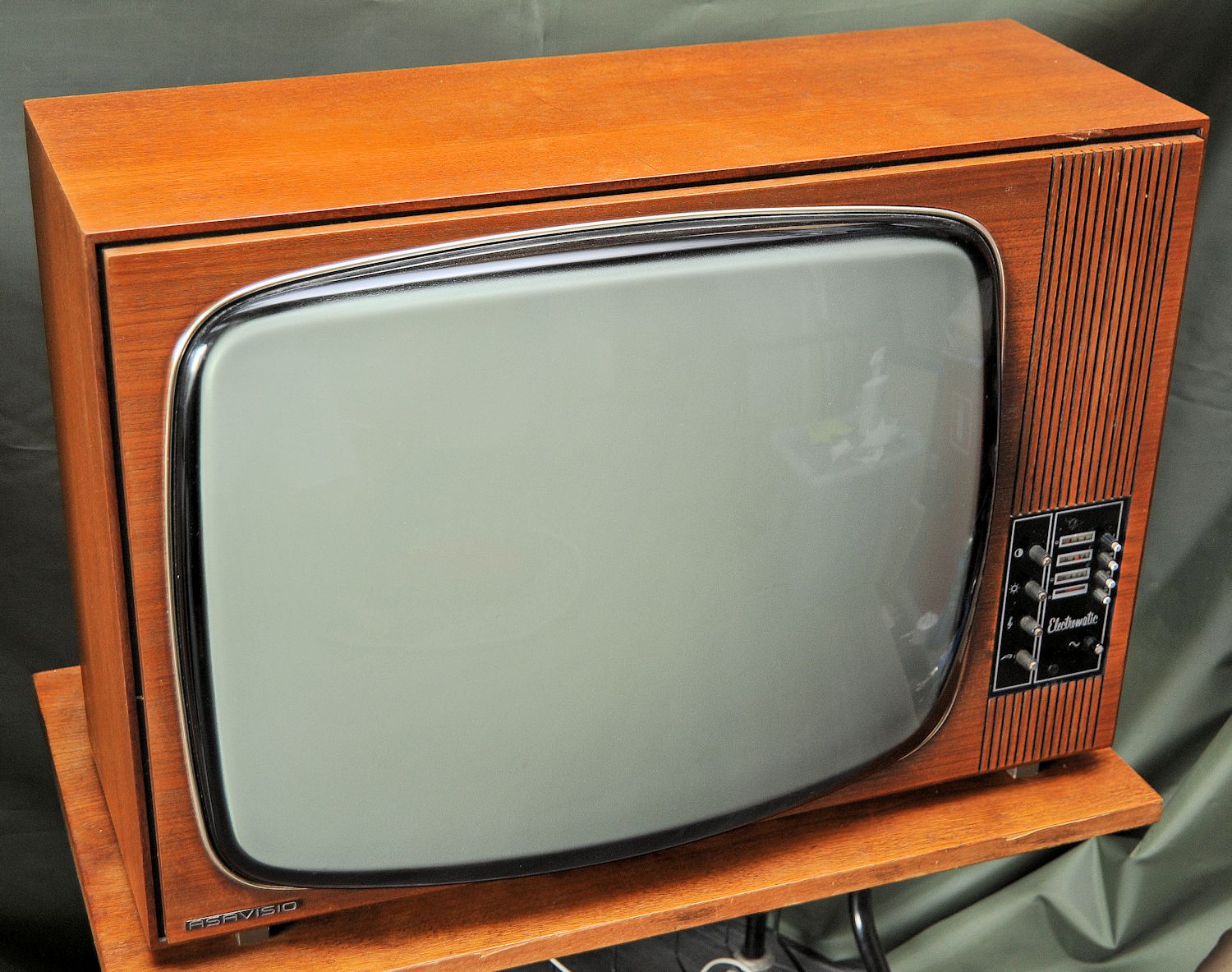

ASA Electromatic 2452 Pasadena

ASA Electromatic 2452

Valmistusvuosi 1968, s/n: 5220908

ASAVISIO-sarjan suosituin malli, sillä sen rakenne on jokaista yksityiskohtaa myöten hienointa mitä uusin tv-tekniikka voi tarjota. Ja sen muotoilu on todella kaunis, se sopii useimpiin koteihin ja säilyttää arvonsa vuosikausia. Tässäkin mallissa on täysin elektroninen kanavanvalitsin kaikkine etuineen ja kauko-ohjaimen liitäntämahdollisuuksineen. Myös tämän mallin käyttövarmuutta lisäävät uudet pii-planar transistorit, mikä merkitsee pitkää käyttöikää. Erityistä huomiota on kiinnitetty hyvään kuvan piirtokykyyn ja heikkojakin katseluolosuhteita ajatellen on tässä todella onnistuttu. >> Joka suhteessa parasta mitä olemme tavanneet << sanoivat kymmenet eri puolella maata tätä televisiota testanneet ammattimiehet. Erillisen metallijalusta avulla voidaan tämä vastaanotin sijoittaa myös vapaasti lattialle.

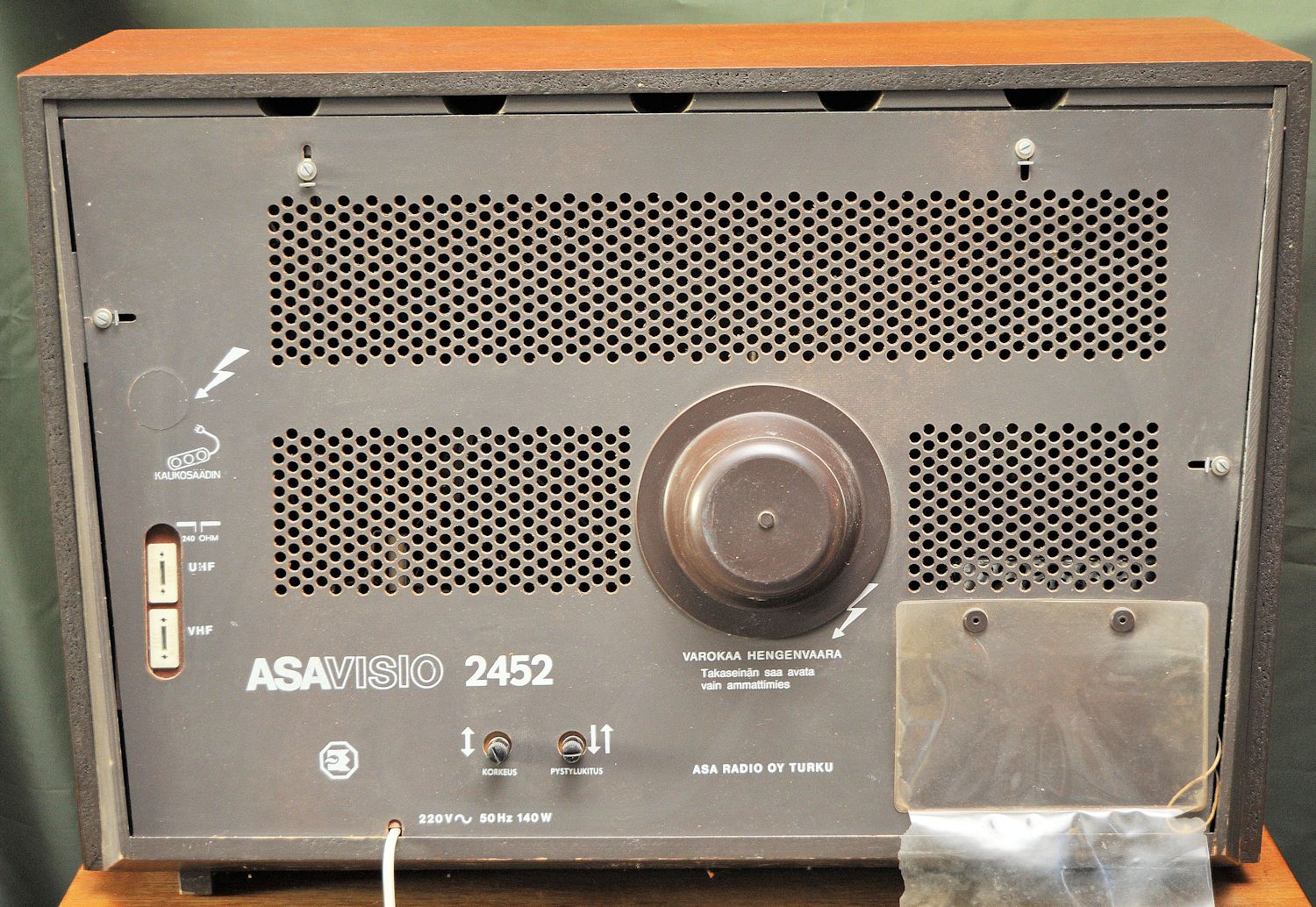

  Täydellinen automatiikka. Teräskuvaputki, kuvakoko 38x48 cm, 23", (kuvan lävistäjä 59 cm). Verkkojännite: 220 V 50 Hz tai 240 V 50Hz. Tehon tarve: 140 W. Sulakkeet: Verkkosulake 1,25 A, hidas ja Anodisulake 0,315 A, hidas. Lämpörele: 220 ohmia vert.pääteasteelle ja 500 ohmia äänipääteasteelle. Antenniliitännät: 240 ohmia symmetrinen VHF ja 240 ohmia symmetrinen myös UHF-alueelle. Vastaanottoalueet: VHF-alue: kanavat 2-11 CCIR. UHF-alue: lisälaitteella, (kanavat 21-69). OIR-ääni lisälaitteella. Kuvavälitaajuus: 38,9 MHz. Äänivälitaajuus: 33,4 MHz CCIR ja 32,4 MHz OIR. Vaakapoikkeutus: VDR-kytkennällä, (V 1), vakavoitu. Pystypoikkeutus: VDR-kytkennällä, (V 4) ja NTC-vastuksella, vakavoitu. Eteen suunnattu 4" x 7" kaiutin.

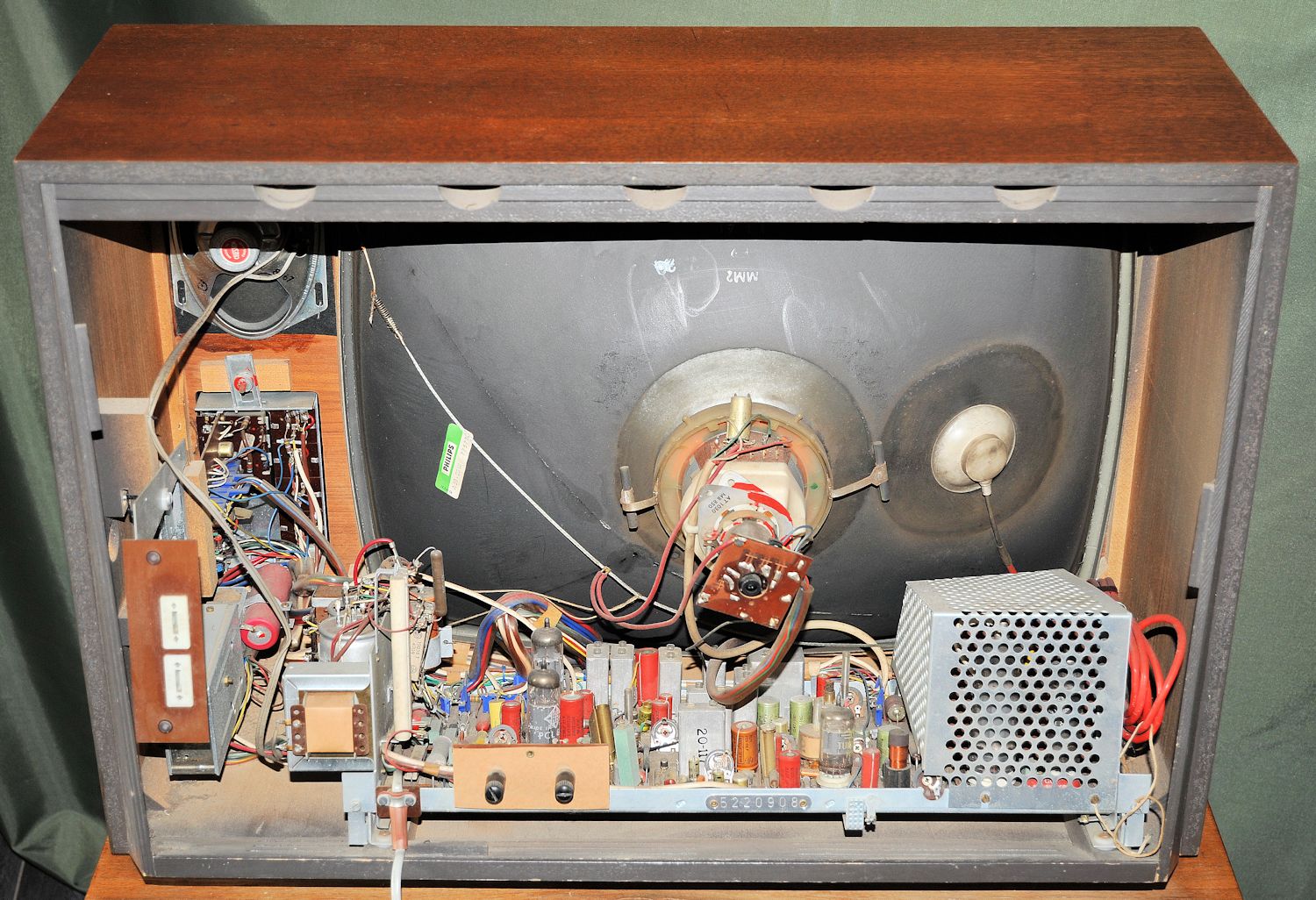

Diodit: OA 90, erillinen ilmaisin äänikantoaallolle, OA 90, videoilmaisin, OA 161, suojadiodi, OA 161, AVS-transistorin suojadiodi, 2 x AA 119, ääni-ilmaisin, V40C2 taiP3/2D, yhdistetty taajuus- tai vaiheilmaisin, ESK 1/10, hehkutehon puolittaja, BY 127, anoditasasuuntaaja, OA 161, avainnuspulssin leikkain, OA 81, kynnysdiodi, 1Z15T10, transistorivirtalähteen vakavointi, DZ 68, kanavanvalitsimen viritysjännitteen vakavointi, ST 10 1,4, viivästysdiodi. Erikoisvastukset, (5 kpl): E 298 ZZ/06, vaakapoikkeutusvakavointi, 2 x E 298 ZZ/06, jälkipisteen sammutus, E 298 GD/A258, kuvankorkeuden vakavointi, E 298 GD/A258, paluujännitehuipun rajoitin. Erikoisvastus: NTC-100102 hehkupiirin syöksyvirran rajoitin. Transistorit, BF 166, st.vahvistin, BF 166, oskillaattori, BF 166, sekoitin, BF 167, 1. kuva VT-vahvistin, BF 167, 2. kuva VT-vahvistin, BF 173, 3. kuva VT-vahvistin, U13807, video-ohjainaste, (emitteriseuraaja), BF 174, videopäätevahvistin, BC 118, AVS-viivästys, BC 118, häiriönkäännin, BC 134, pulssierotin, BFY 39/, pulssivahvistin ja N-pulssin muokkain, BC 118, AVS-tasavirtavahvistin, BC 118, avainnettu AVS, BF 159, I ääni VT-vahvistin, BF 159, II ääni VT-vahvistin, BC 134, pulssivahvistin, AF 127, OIR-oskillaattori, (lisälaite). Putket: PCL 86, pientaajuus- ja äänipäätevahvistin, PCL 85, pystypoikkeutusoskillaattori ja pystypoikkeutuspääteaste, PCF 802, reaktanssiputki ja juovaoskillaattori, PL 504, juovapääteputki, PY 88, boosterdiodi, DY 802, suurjännitetasasuuntaaja. Teräskuvaputki: A59-23W, 23". Laatikon mitat: Leveys 69 cm, korkeus 49 cm, syvyys 25 cm + 8 cm.

Huolto-ohje
