ASAVISIO 2453 Casanova

ASAVISIO 2453

Valmistusvuosi 1961, s/n: 524555

Iloisimmat ja rohkeimmat Asavisio-mallit! Tätä mallia on tehty sivulla olevan teak-kuorisen vastaanottimen lisäksi myös purppuranpunaisena, merensinisenä, narsissinkeltaisena, sammaleenvihreänä ja helmenharmaana. Ensimmäisenä Suomessa ne teki taas ASA! Ennakkoluulottomasti, nykyaikaisesti. Ajatelkaa mitä mahdollisuuksia soinnuttaa televisio kodin väreihin. Sillä tänään valtaavat värit alaa kodinsisustuksessa, kaikessa. Katsokaa vain ympärillenne. Ja valitkaa kerrankin rohkeasti! Näissä väri-iloisissa Asavisioissa on täsmälleen sama tekniikka kuin mallissa 2452. Varmaa ja kestävää siis - pelkkää iloa siitäkin. Erillisen metallijalan avulla voidaan värillisetkin Asavisiot sijoittaa haluttaessa vapaasti lattialle.

Täydellinen automatiikka. Teräskuvaputki, kuvakoko 38x48 cm, 23", (kuvan lävistäjä 59 cm). Verkkojännite: 220 V 50 Hz tai 240 V 50Hz. Tehon tarve: 140 W. Sulakkeet: Verkkosulake 1,25 A, hidas ja Anodisulake 0,315 A, hidas. Lämpörele: 220 ohmia vert.pääteasteelle ja 500 ohmia äänipääteasteelle. Antenniliitännät: 240 ohmia symmetrinen VHF ja 240 ohmia symmetrinen myös UHF-alueelle. Vastaanottoalueet: VHF-alue: kanavat 2-11 CCIR. UHF-alue: lisälaitteella, (kanavat 21-69). OIR-ääni lisälaitteella. Kuvavälitaajuus: 38,9 MHz. Äänivälitaajuus: 33,4 MHz CCIR ja 32,4 MHz OIR. Vaakapoikkeutus: VDR-kytkennällä, (V 1), vakavoitu. Pystypoikkeutus: VDR-kytkennällä, (V 4) ja NTC-vastuksella, vakavoitu. Eteen suunnattu 4" x 7" kaiutin.

Diodit: OA 90, erillinen ilmaisin äänikantoaallolle, OA 90, videoilmaisin, OA 161, suojadiodi, OA 161, AVS-transistorin suojadiodi, 2 x AA 119, ääni-ilmaisin, V40C2 taiP3/2D, yhdistetty taajuus- tai vaiheilmaisin, ESK 1/10, hehkutehon puolittaja, BY 127, anoditasasuuntaaja, OA 161, avainnuspulssin leikkain, OA 81, kynnysdiodi, 1Z15T10, transistorivirtalähteen vakavointi, DZ 68, kanavanvalitsimen viritysjännitteen vakavointi, ST 10 1,4, viivästysdiodi. Erikoisvastukset, (5 kpl): E 298 ZZ/06, vaakapoikkeutusvakavointi, 2 x E 298 ZZ/06, jälkipisteen sammutus, E 298 GD/A258, kuvankorkeuden vakavointi, E 298 GD/A258, paluujännitehuipun rajoitin. Erikoisvastus: NTC-100102 hehkupiirin syöksyvirran rajoitin. Transistorit, BF 166, st.vahvistin, BF 166, oskillaattori, BF 166, sekoitin, BF 167, 1. kuva VT-vahvistin, BF 167, 2. kuva VT-vahvistin, BF 173, 3. kuva VT-vahvistin, U13807, video-ohjainaste, (emitteriseuraaja), BF 174, videopäätevahvistin, BC 118, AVS-viivästys, BC 118, häiriönkäännin, BC 134, pulssierotin, BFY 39/, pulssivahvistin ja N-pulssin muokkain, BC 118, AVS-tasavirtavahvistin, BC 118, avainnettu AVS, BF 159, I ääni VT-vahvistin, BF 159, II ääni VT-vahvistin, BC 134, pulssivahvistin, AF 127, OIR-oskillaattori, (lisälaite). Putket: PCL 86, pientaajuus- ja äänipäätevahvistin, PCL 85, pystypoikkeutusoskillaattori ja pystypoikkeutuspääteaste, PCF 802, reaktanssiputki ja juovaoskillaattori, PL 504, juovapääteputki, PY 88, boosterdiodi, DY 802, suurjännitetasasuuntaaja. Teräskuvaputki: A59-23W, 23". Laatikon mitat: Leveys 69 cm, korkeus 49 cm, syvyys 25 cm + 8 cm.

 Huolto-ohje

ASA-mustavalkotelevisiot    MV televisiot kuvat

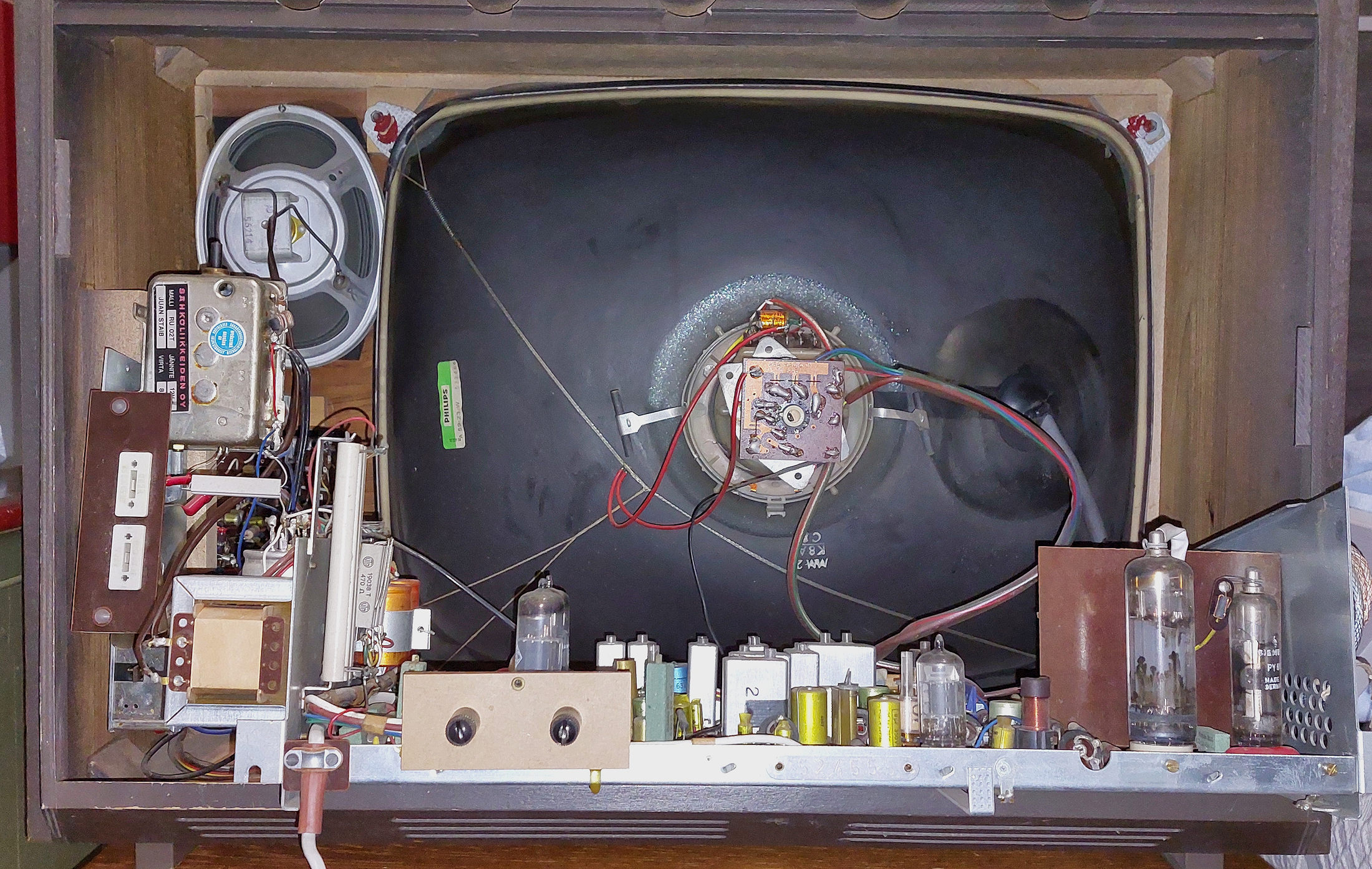

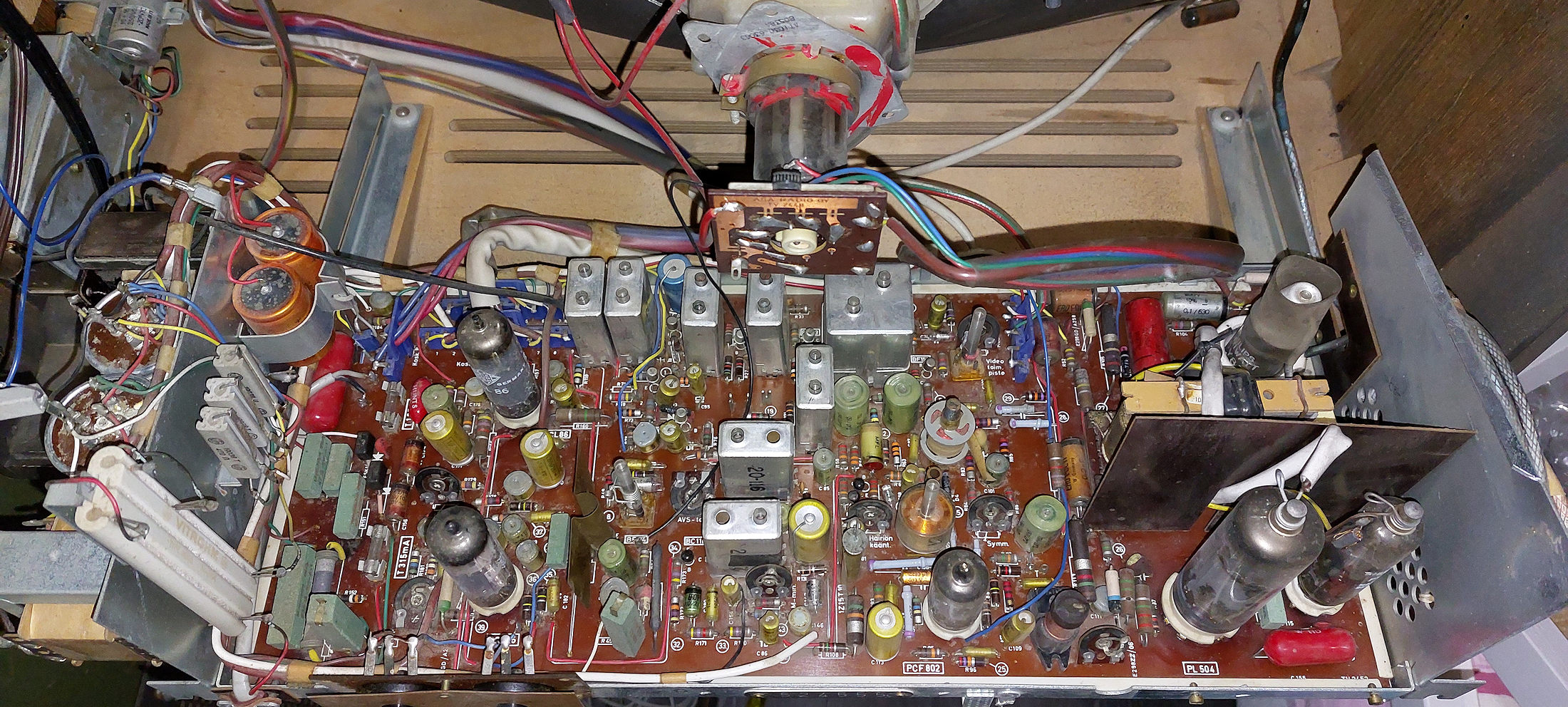

Hieman likaisia kuvien kohteet, mutta laitetaan myöhemmin lisää, kun laite on imuroitu.
