VRLK

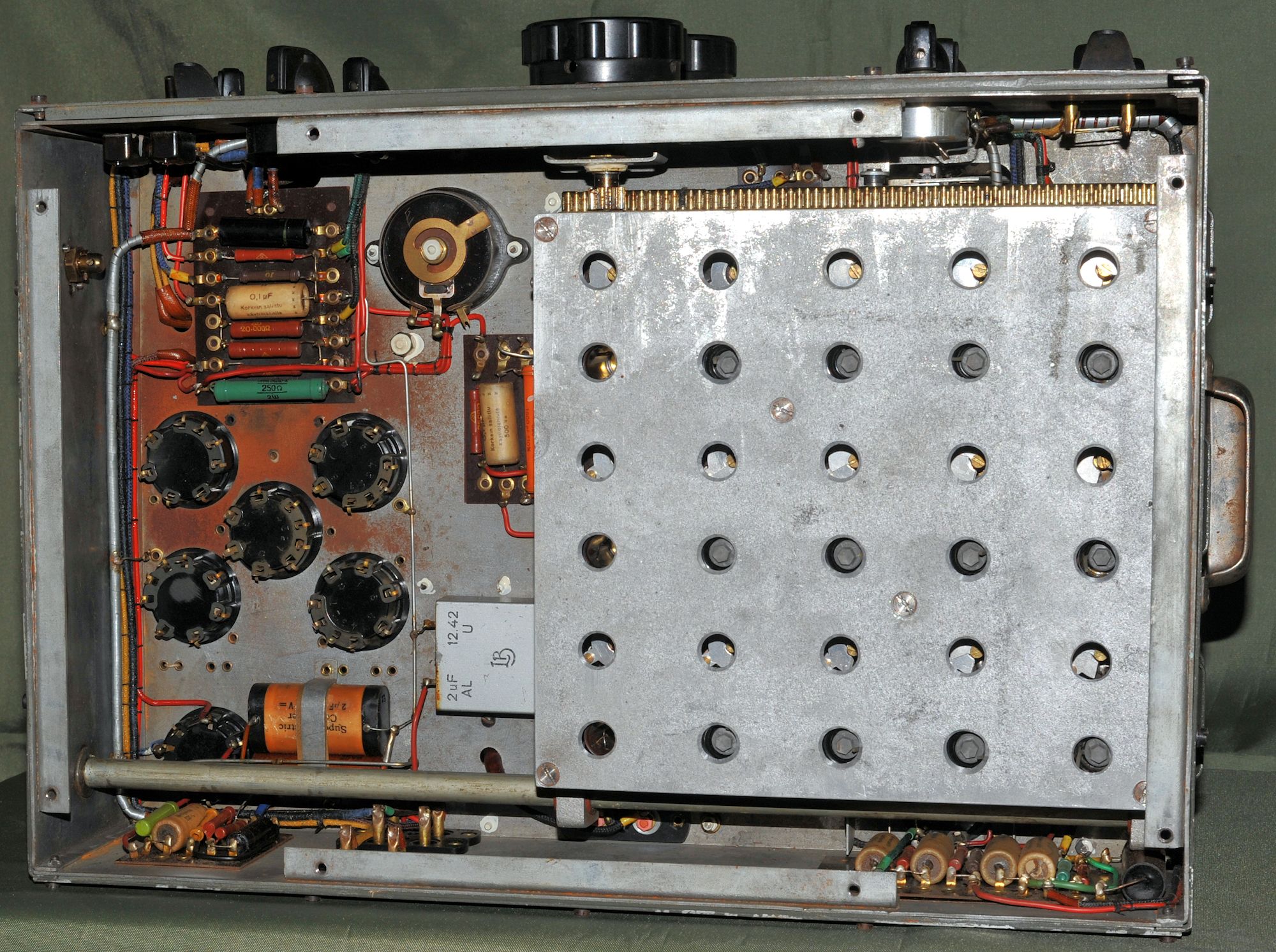

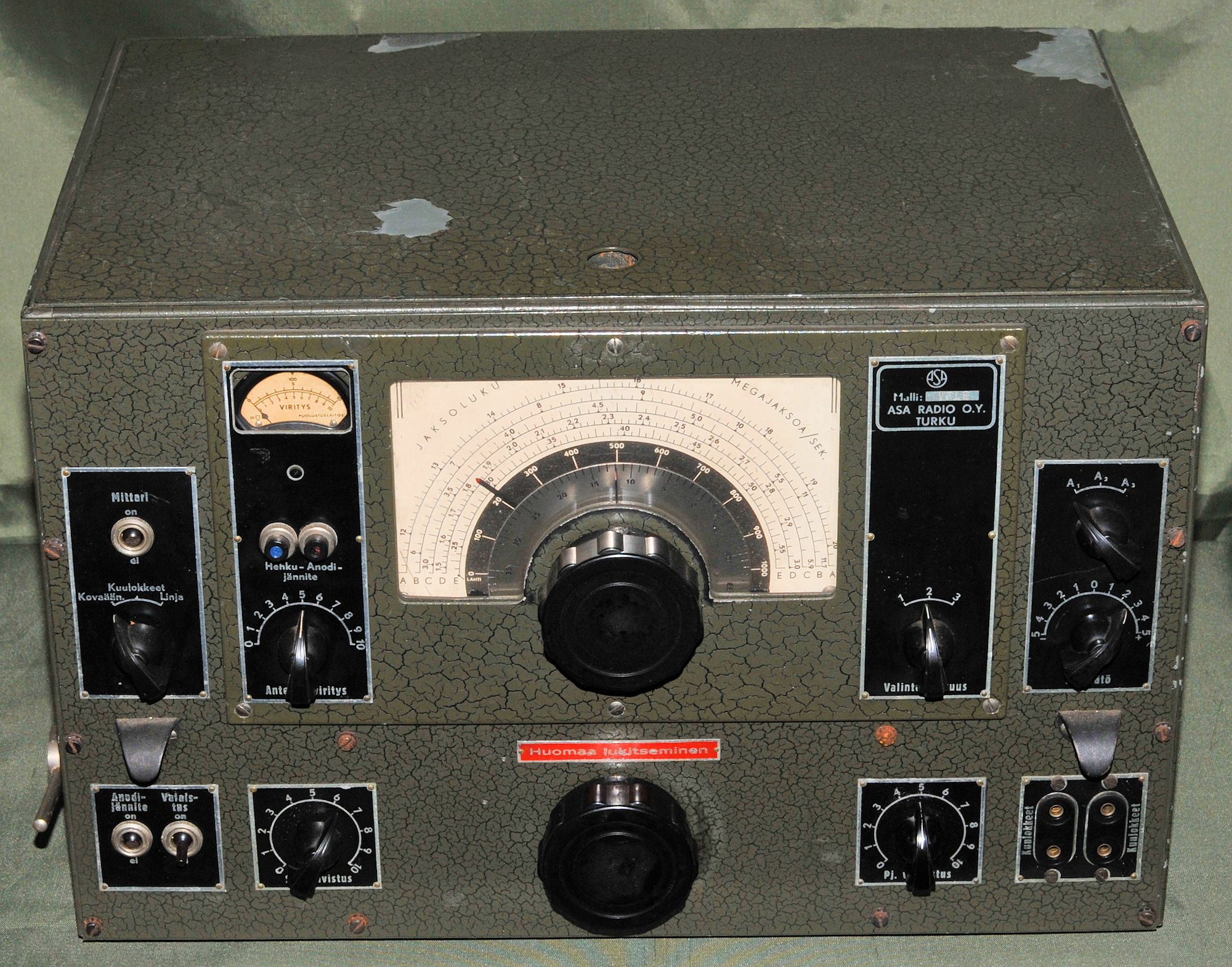

VRLK, liikennevastaanotin, ”VEERA”, s/n: 96/43.
VRLK, eli peitenimeltään "Veera". (ASA 852). 8+1-putkinen supervastaanotin. Mallikappale valmistui vuoden 1942 alussa. Käyttöön radio saatiin saman vuoden lopulla. Poistettiin Puolustusvoimien käytöstä 1980-luvulla ja lopullisesti varastoista 1990-luvulla. Esikuvana oli yhdysvaltalainen NC-100A, joka tuli markkinoille 1936. Vastaanotto: sähkötys A1, soinnullinen sähkötys A2 ja puhe A3. Aaltoalueet: alue A: 20300 - 11600 kHz, alue B: 11700 – 5850 kHz, alue C: 5900 – 2950 kHz, alue D: 2960 – 1480 kHz, alue E: 560 – 233 kHz. Lisäksi kiinteä viritys Lahden silloiselle Yleisradioasemalle, 166 kHz. Antenni: 20 - 30 metrin lanka-antenni. Verkko- ja paristokäyttöön tarkoitettu 8- putkinen superi. Ulkoinen virtalähde, johon myös kovaääninen on sijoitettu: 110 - 125 - 225 - 240 VAC, 6 V/85 Ah, tai 6 Voltin autonakku hehkujännitteenä ja 2 kpl 60 Voltin tai 1 kpl 120 Voltin anodiparistoa. Vastaanottimen herkkyys: 2-5 uV ja ulostuloteho verkkokäytössä 0,5 W ja paristokäytössä 0,25 W. Putket: suurjaksovahvistusputki EF 9 - sekoitusputki ECH 3 - värähtelyputki EF 9 - 1. välijaksovahvistusputki EF 9 - 2.välijaksovahvistusputki EF 9 - ilmaisu- ja pienjaksovahvistusputki EBC 3 - apuvärähtelyputki EF 9 - päätevahvistusputki EL 2, (numerosta 181 lähtien EBL 1) - tasasuuntausputki AZ1. (Varaosaputket ovat vastaanottimen kotelossa omissa putkenkannoissaan). Paino: vastaanotin 27 kg, kuljetuslaatikko 10 kg, kovaäänis- ja virtalähdelaatikko 19 kg. Yhteensä 56 kg. Liikennevastaanottimen mallikappaleessa 852 käytettiin Telefunkenin teräsputkia, mutta Philipsin ”punainen sarja” kävi myös hyvin. Mallikoneen putket olivat: sj.vahv. EF 11 - 1. ilmaisin ECH 11 - oskillaattori EF 12 - 1. vj.vahvistin EF 11 - 2. vj.vahvistin EF 12 - 2. ilmaisin EBC 11 - CW- oskillaattori EF 12 - pj.päätevahv. EF 11 - tasasuuntaaja AZ 1. VRLK- vastaanottimien valmistusnumerot vuosina 1943–1944: 1 – 380, paristomalli, 381 – 455, verkkomalli, 601 – 606, paristomalli, 1001 – 1042, paristomalli.
