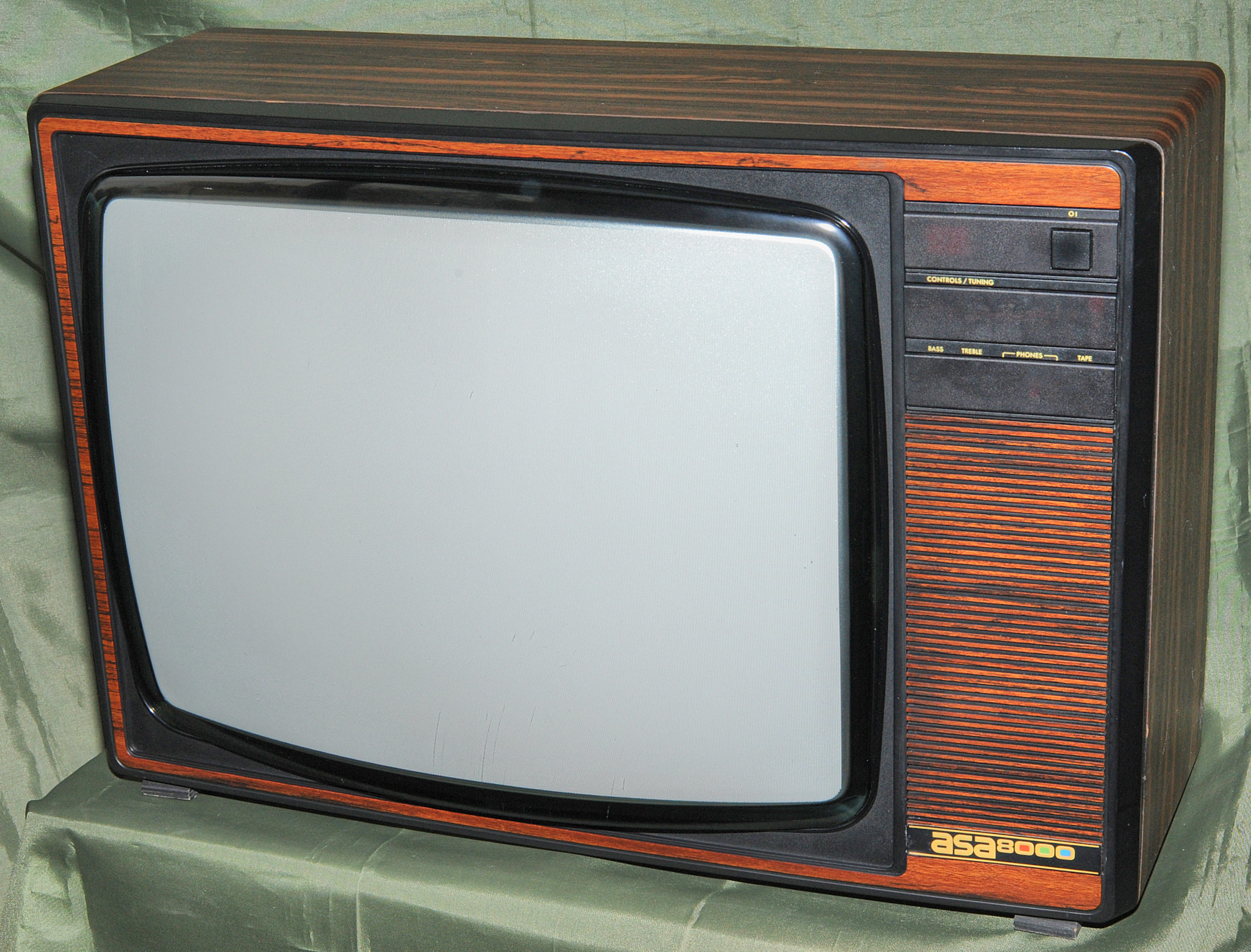

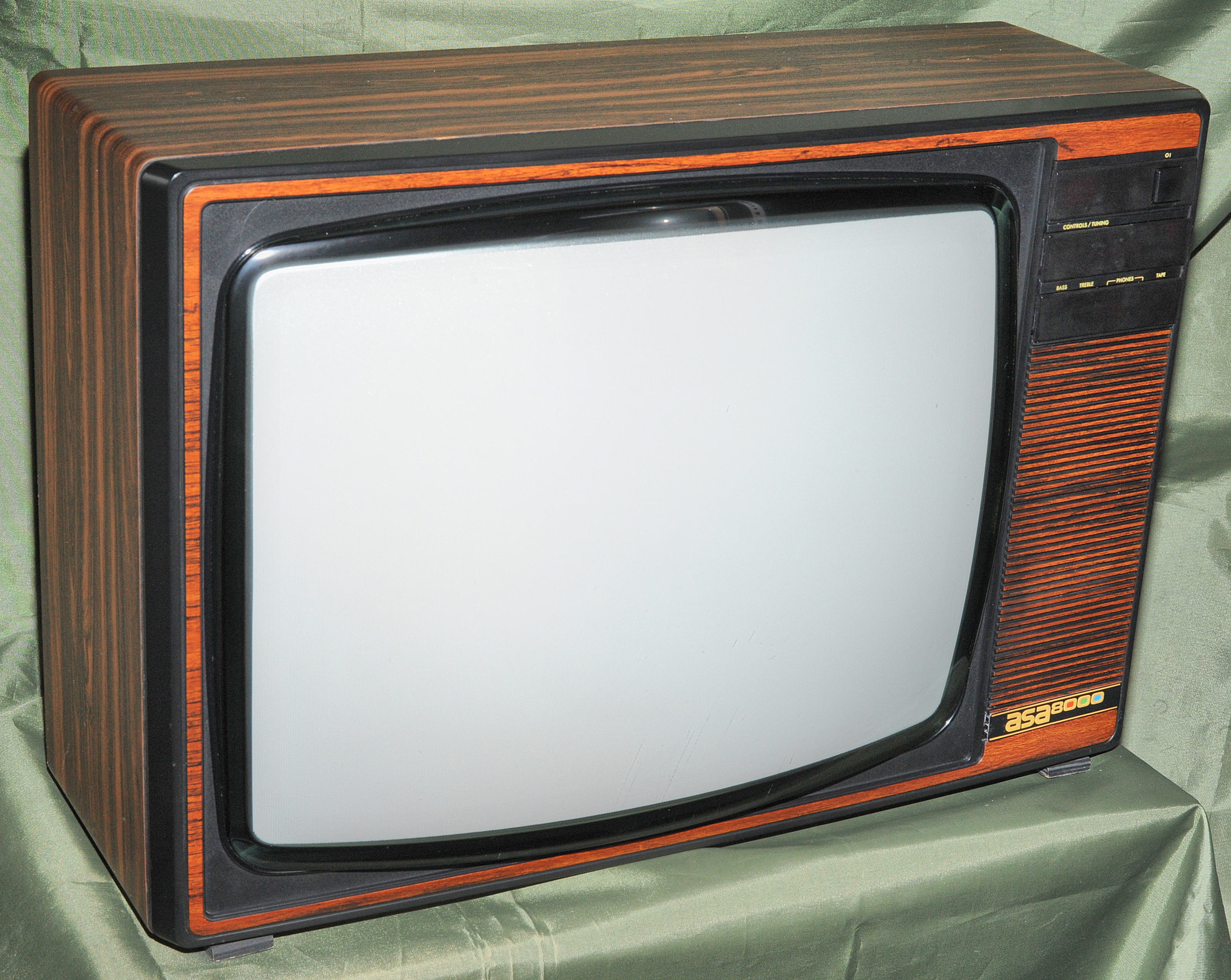

ASA TV CT 8320
ASA TV CT 8320
Valmistusvuosi 1980, s/n: 88609

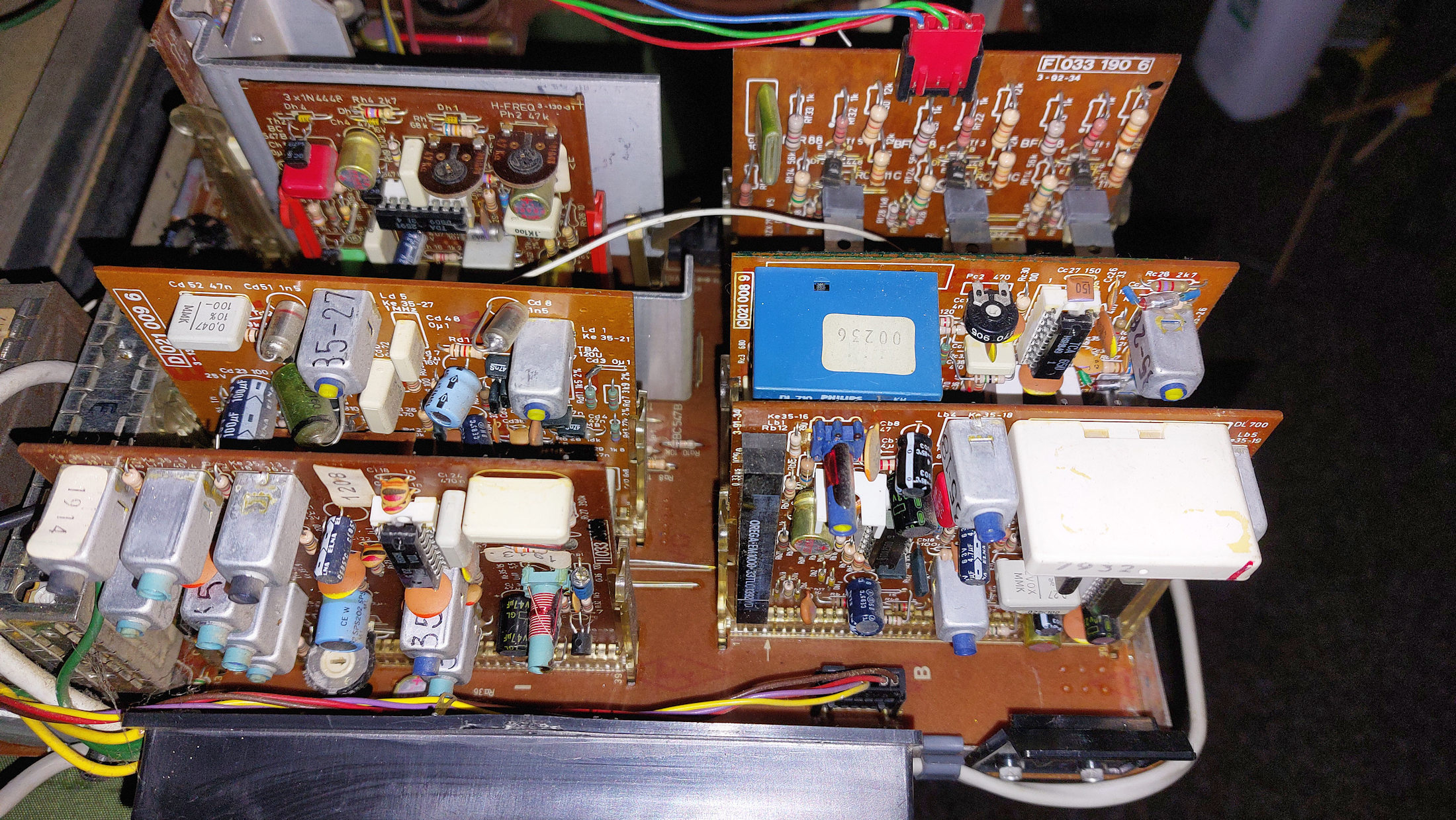

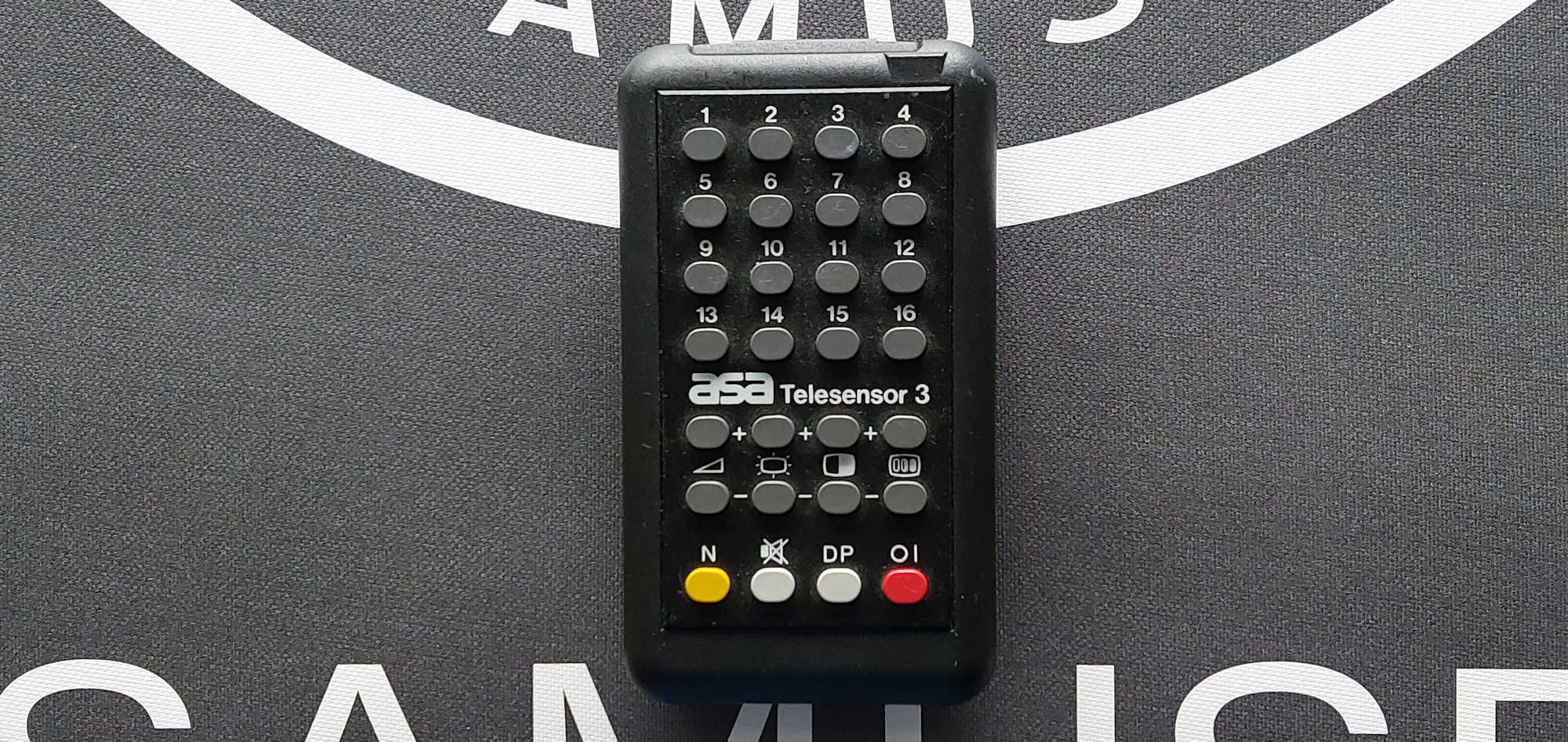

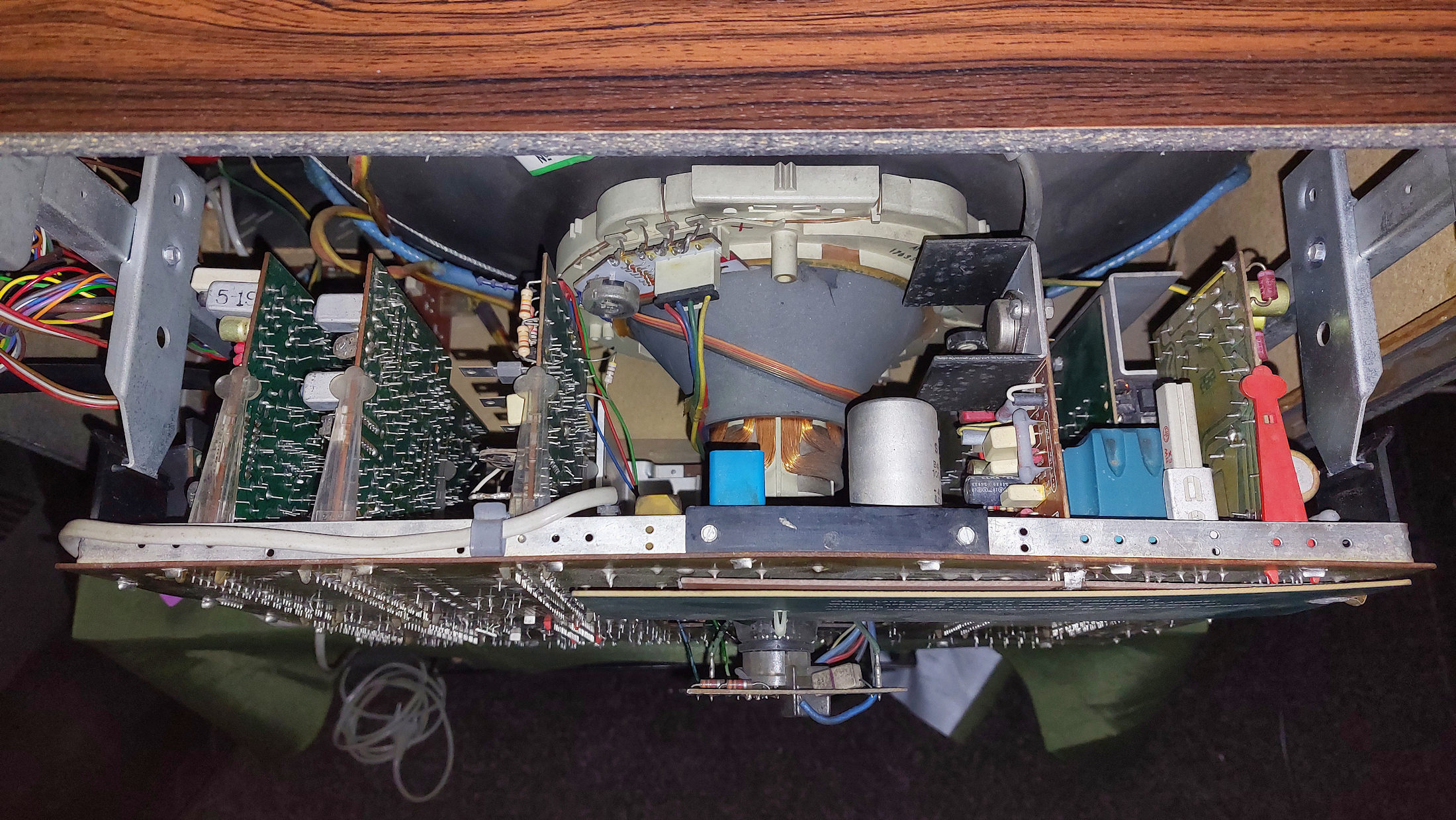

Kylmächassis. ASA 8320 väritelevision kaikki normaalitoiminnot suoritetaan yleensä kaukosäätimen avulla. Vastaanottimessa olevat säätimet ovat sen vuoksi näkymättömissä peitekannen takana. ASA 8000-sarjan väritelevisioitten modulirakenteinen koneisto on verkkoeristetty sähköisesti kylmäksi yksiköksi "switch mode" virtalähteellä. Koneiston piiriratkaisut ovat uusinta puolijohdetekniikkaa, jonka etuna on pieni tehonkulutus ja alhainen käyttölämpötila. Tämä merkitsee suurempaa kestävyyttä ja pidempää ikää. "Switch mode" virtalähde myös takaa moitteettoman kuvan suurillakin verkkojännitevaihteluilla, (170 - 260 V). Teräväkulmainen kuvaputki. ASA 8000-sarjan väritelevisioissa on uusimman sukupolven High Focus kuvaputki, joka kirkkaan ja sävykkään kuvan lisäksi antaa entistä terävämmän kuvan yli koko kuvapinnan sen reuna-alueita myöten. Uuden kuvaputkitekniikan ansiosta konvergenssi- eli värien kohdistussäätimet on voitu kokonaan poistaa. Lisäksi poikkeutusherkkyys on aiempaa suurempi, mikä osaltaan vähentää tehon tarvetta. Modulirakenne. Koneiston sisältämät irrotettavat yksiköt ovat ns. toimintamoduleja, joiden jännite- ja signaalitasot on tarkoin standardoitu. Samat perusmodulit ovat käytössä kaikissa 8000-sarjan vastaanottimissa ja se merkitsee taloudellisuutta ja suurta varmuutta. Modulirakenteen ansiosta myös television huolto on vaivatonta ja nopeata. Numeronäyttö ja valokenno. Vastaanottimen säätöpanelissa oleva valaistu digitaalinen numero ilmaisee kulloinkin valitun ohjelman ja samalla se osoittaa, milloin vastaanotin on kytkettynä verkkovirtaan. Ohjelmanumeronäytön vieressä oleva valokenno ohjaa järjestelmää, joka säätää kuvan sävykkyyttä ja värikkyyttä automaattisesti huonevalaistuksen mukaan. Automaattinen kanavahaku. Asan malleissa 8300 ja 8320 on mikroprosessoriohjattu kanavahakujärjestelmä, joka käynnistyy kevyellä näppäimenpainalluksella ja joka etsii automaattisesti ohjelmaa lähettävän kanavan ja suorittaa myös hienovirityksen. Kanavahaun ajaksi ilmestyy kuvaruutuun aluekohtainen kanava-asteikko, joka ilmaisee virityksen. Löydetyn kanavan viritystieto tallennetaan digitaaliseen muistiin, josta se palautuu käyttöön ohjelmanvalintanäppäintä painamalla. Monipuoliset liitännät. Verkkoeristetyn koneiston ansiosta kaikissa Asan 8000-sarjan väritelevisioissa on vakiovarusteena DIN-liitäntäkoskettimet lisäkaiutinta, kuulokkeita, ääninauhuria sekä lisävahvistinta varten. Lisävahvistimena voi esimerkiksi käyttää stereolaitetta, jolloin tv-ääni toistuu stereokaiuttimien kautta. Kaikkiin vastaanotinmalleihin voidaan lisävarusteena asentaa SECAM-värimoduli ja OIRT-äänimoduli Itä-Euroopan tv-normin mukaista vastaanottoa varten. Infrapuna-kaukosäädin. Luxus-luokan malleissa on vakiovarusteena kaukosäädin, jonka avulla voidaan ilman mitään liitosjohtoja säätää katselupaikalta käsin television kuvaa ja ääntä, vaihtaa kanavaa sekä avata tai sulkea vastaanotin. Kaukosäätimessä on myös OK-näppäin sekä mykistysnäppäin äänen hetkellistä vaimentamista varten. Asan kaukosäädin toimii näkymättömän valon infrapuna-alueella ja siksi sen toiminta on täysin äänetöntä ja pitkienkin katseluetäisyyksien päästä luotettavaa. HiFi-ääni. Kaikissa Asan 8000-sarjan väritelevisioissa on kiinnitetty aivan erityistä huomiota äänentoiston hyvään laatuun. Esimerkiksi matalille ja korkeille äänille on erilliset sävyn säätimet. Useita kotelovaihtoehtoja. Asan 8000-sarjan väritelevisioita on saatavana joko pähkinä- tai palisanteripintaisina sekä myös mustina ja valkoisina. Viimeksi mainituissa kotelon etuosa on aina himmeän tumma. Malleissa 8300, 8320, 8200 ja 8220 on moderni ja ajattoman tyylikäs pehmeästi pyöreäkulmainen kotelomuotoilu, ns. soft-line. Mallit 8100 ja 8120 sitä vastoin noudattavat perinteistä suorakulmaisempaa linjaa. Asa-väritelevisio 8320 tekniset tiedot: Kuvaputki: 22" High Focus In-line. Koneisto: Moduleita 17 kpl. Verkkoeristetty. Käyttöjännite 220 V/50 Hz. Sallittu jännitevaihtelu 160-260 V. Tehontarve 85 W. Kuvavälitaajuus 38,9 MHz. Säädinyksikkö: VHF-kanavat 2-12. UHF-kanavat 21-69. Kuvanauhurivalmius (AV). Ohjelmamuistien määrä 16. Digitaalinen ohjelmamuisti. Automaattinen kanavahaku (ACS). Automaattinen hienoviritys (AFC). Digitaalinen ohjemanumero. Infrapuna-kaukosäädin. Automaattinen sävykkyyden säätö. Käyttösäätimet: Kirkkaus: painike/kaukosäätö, Sävykkyys: painike/kaukosäätö. Värikkyys: painike/kaukosäätö. Äänen voimakkuus: painike/kaukosäätö. Äänen sävy, korkeat: kierrettävä. Äänen sävy, matalat: kierrettävä. Normalointinäppäin: painike/kaukosäätö. Äänikanava: Kaiutin, eteen suunnattu, 10x18 cm, 5 W. Toistoalue, Hz: 55-15000. Ääniteho: 3 W, 8 ohm. Rinnakkaisääni. Vakioliitännät: Antenni: 75 ohm. Kuvanauhuri (RF). Lisäkaiutin, FIN 41529, 5 W, 4 ohm. Kuulokkeet, Din 45327, 8-2000 ohm. Ääninauhuri, Din 41524, 0,5V/10 kohm. Lisävahvistin, Din 41524, 0,3V/100 kohm. Kuulokoje. Lisälaitteet: SECAM-värimoduli, OIRT-äänimoduli, videotaajuinen kuvanauhuri. Kotelo: Leveys: 655 mm, korkeus: 447 mm, syvyys: 230+150 mm, paino: 27 kg. Pähkinä- ja palisanteriviilutus, lisäksi saatavana mustana ja valkoisena.
